HIFIDIY大型CDPRO 2转盘装机说明

来源：更新时间：08-12-03 21:38

非常感谢大家选择HIFIDIY设计的套件,我们表示非常的荣幸!

本次的大型CDPRO 2转盘是HIFIDIY定位高端的一款转盘设计,本转盘在使用元件和设计上进行了创新!

本次的的大型CDPRO 2转盘设计思路
1) CDPRO 2光头为菲力普目前最高级别的CD激光头,市售使用本光头的成品基本在万元以上,因为本光头是一款半成品,具有教高的指标,我们在设计上保持原设计数字输出的情况下进行另外一路数字扩展设计,采用优质外围提供高整体性能!重点达到高性价比!

本次大型CDPRO 2转盘技术特点:

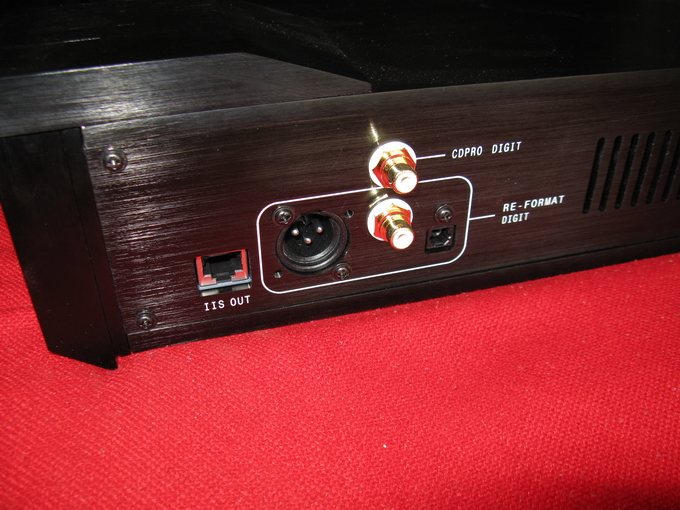

1) 数字输出采用两组输出,一组直接从CDPRO 2光头的标准同轴输出位置输出同轴信号,本路同轴信号完全是从CDPRO 2光头直接拉出的数字信号,因为CDPRO 2光头部分是飞利普完成的整体成品,本路数字信号保持了菲力普调整水准!

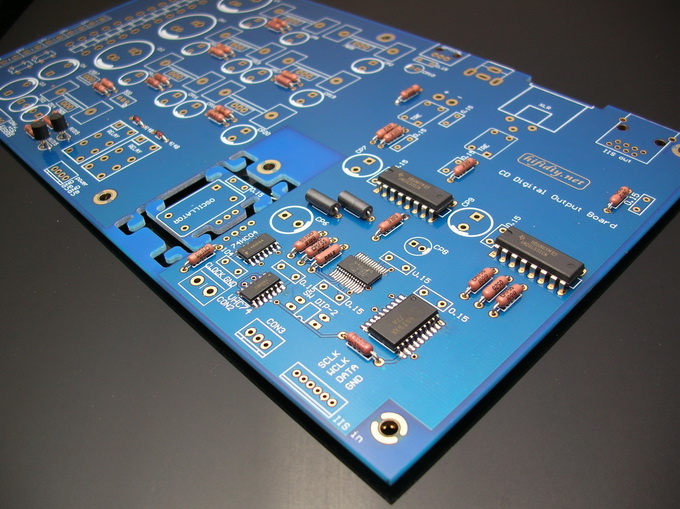

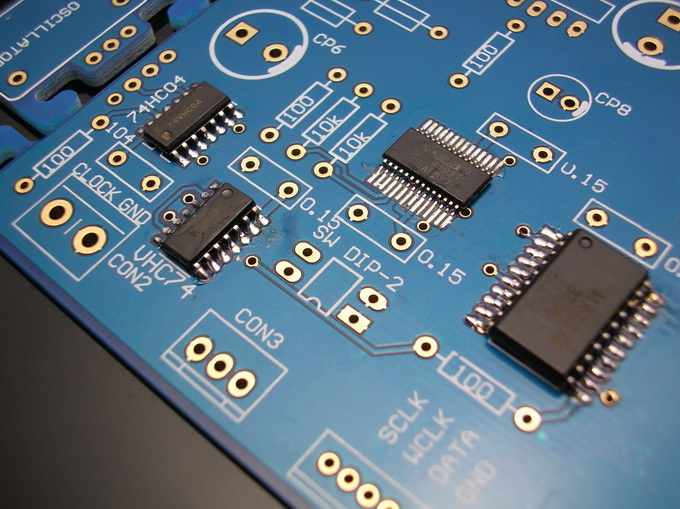

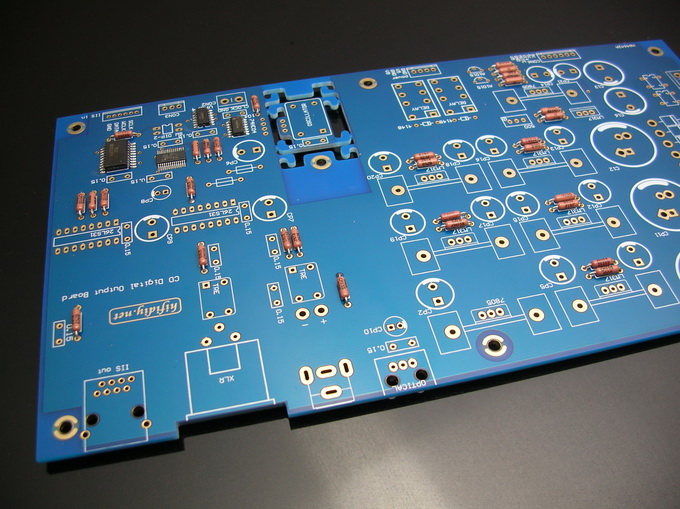

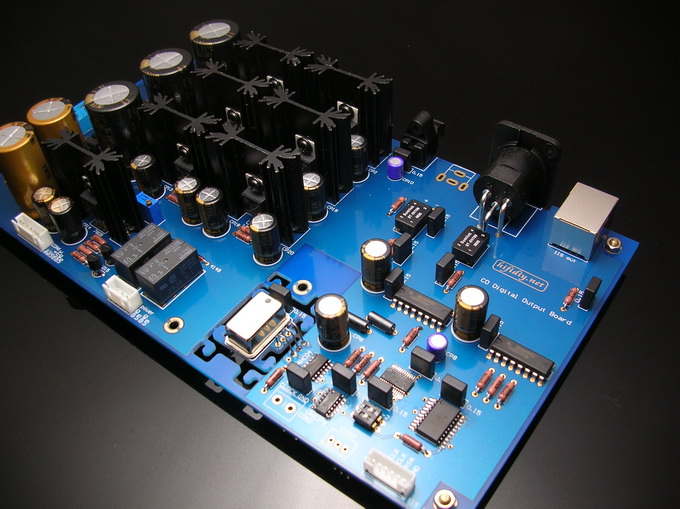

2) 第二路数字输出信号为高精度时钟重整的数字信号,本路信号从CDPRO 2的I2S输出直接拉出,然后采用高精度TCXO晶体进行时钟重整,输出多路数字输出信号(包含一路同轴,一路光钎,一路数字平衡),本路数字输出信号为时钟重整,实际我们对比这路数字信号和原机数字输出在声音高端和低端有明显扩展!
3) 提供一路I2S信号输出接口,本路接口可以直接外接I2S输入的DAC等设备,通过特别的驱动设计支持长距离传输!

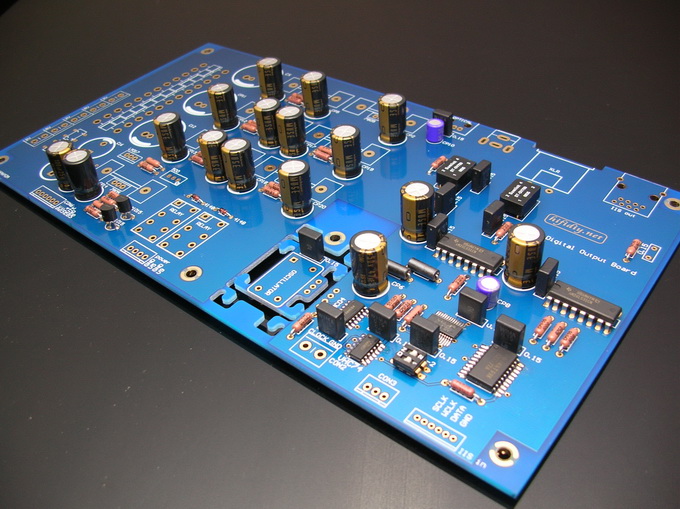

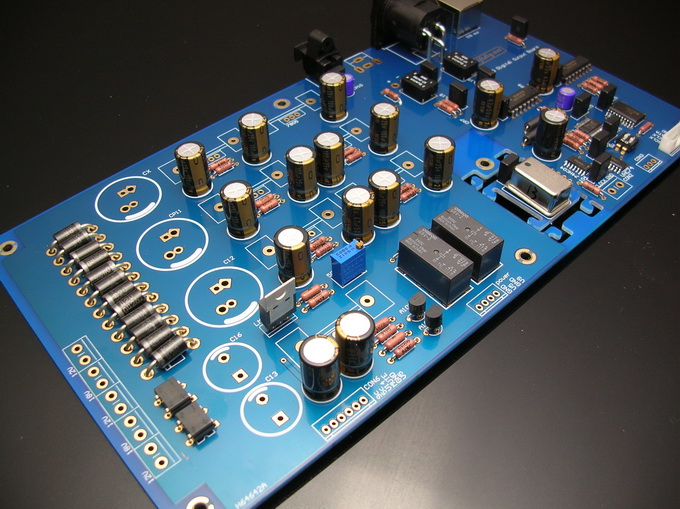

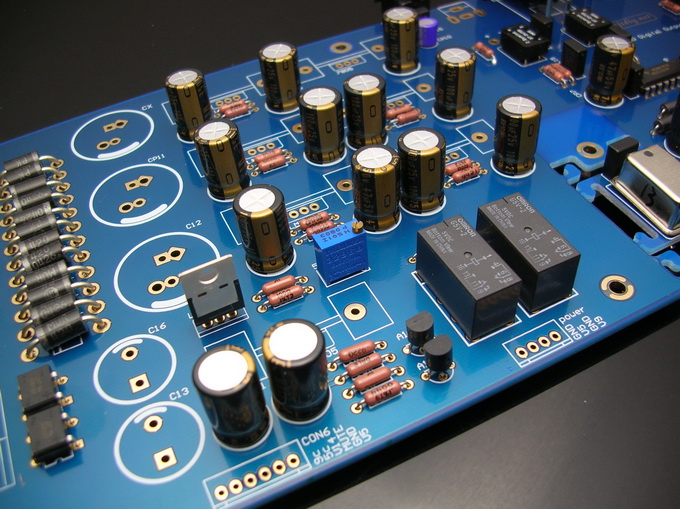

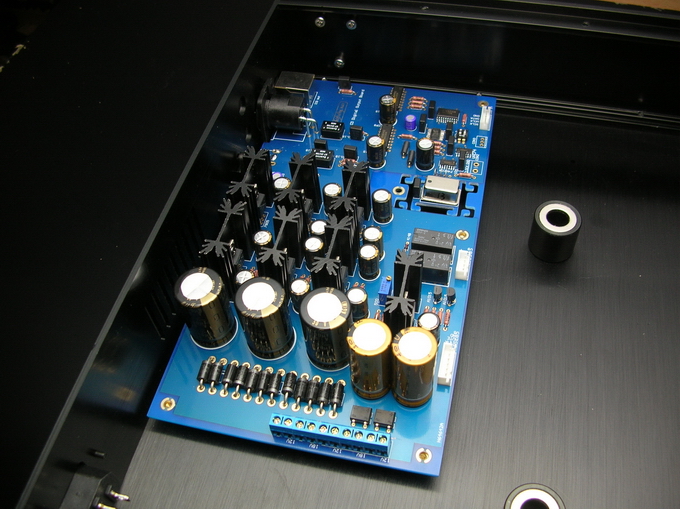

4) 本转盘的电源供电部分为5路输入电压,核心线路全部采用二级稳压,强大的电源供应,供电变压器采用PL 97W变压器及高品质和高精度电阻.电容使用!

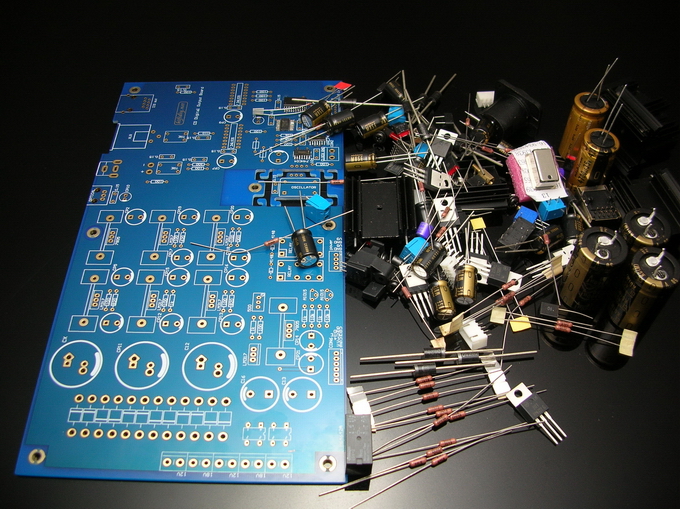

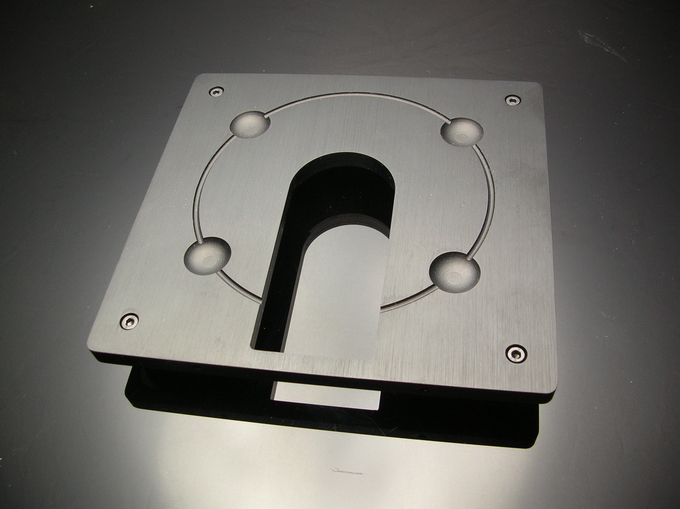

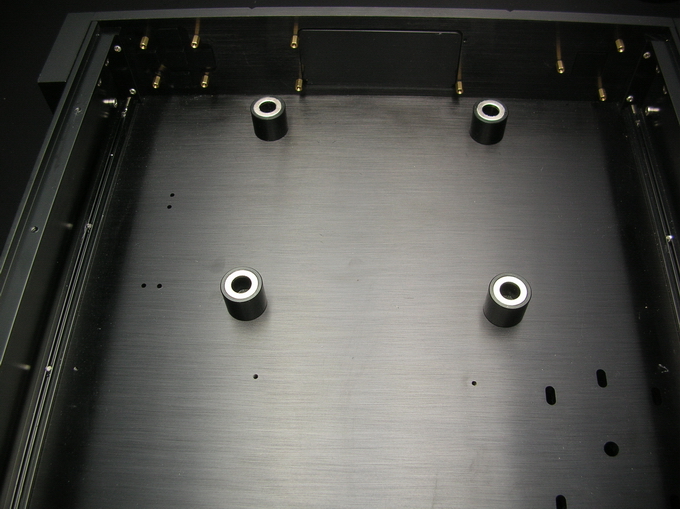

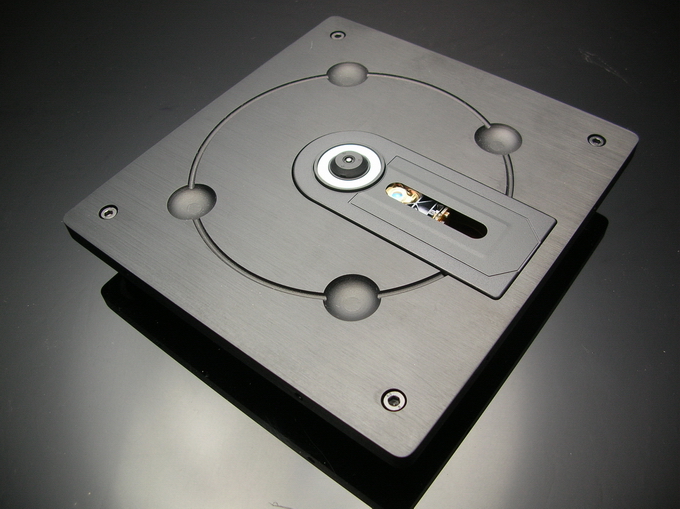

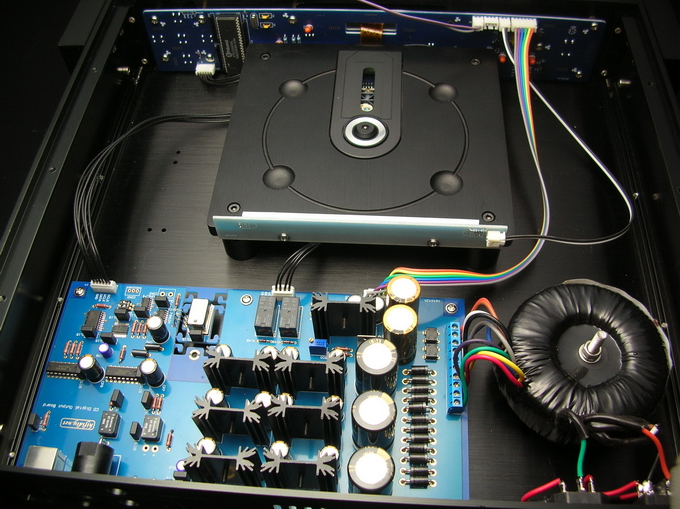

5) 本转盘采用8MM整块全铝底板加磁悬浮结构,顶推式设计机箱,机脚采用V字型一点落地,结构部分整体重达12KG!

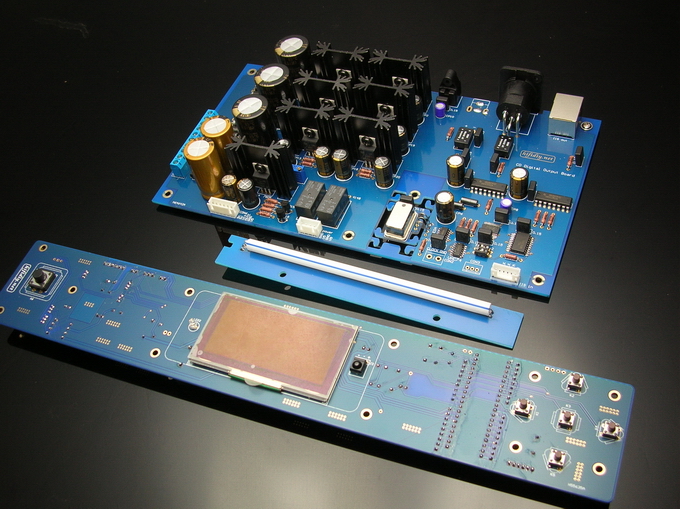

6) 采用最新型的高亮度大视角OLED显示屏,显示效果理想

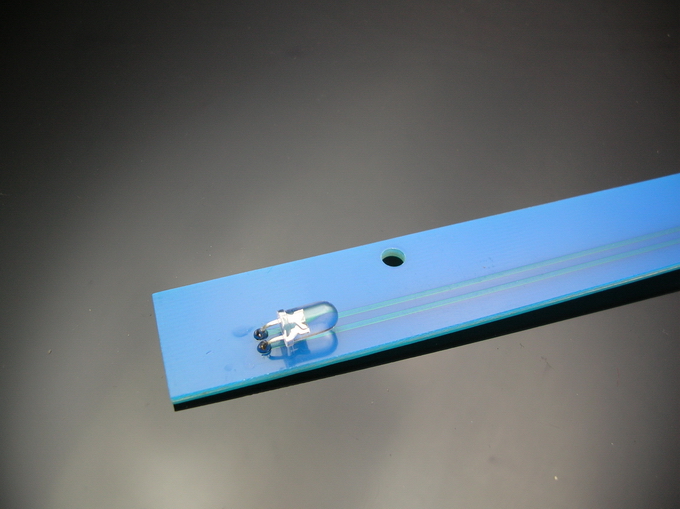

7)全铝遥控控制!控制键蜂鸣提示!

全铝遥控部分装机说明
http://www.hifidiy.net/jhwz/200706/t20070626_989.htm

针对2008年12月10号前收到本套件会员的重要修改:

在大家装机前我们特别说明以下影响整机装配的重点-----必看
A)我们特别在本处交代一下锣丝的使用

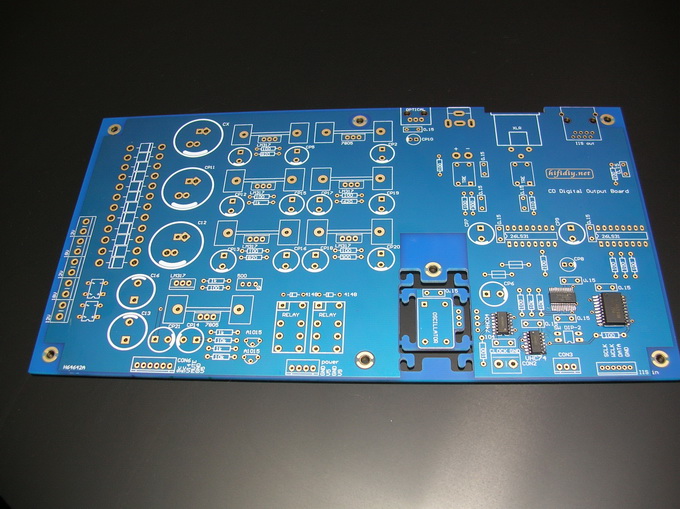

3*5MM的白色平头锣丝请用来安装PCB

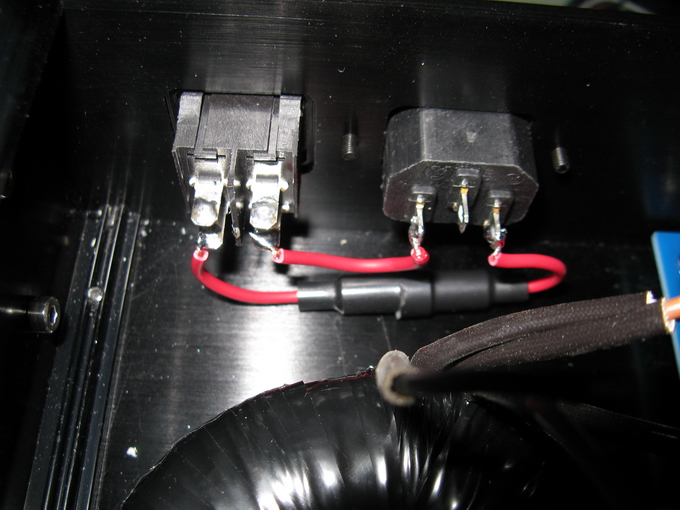

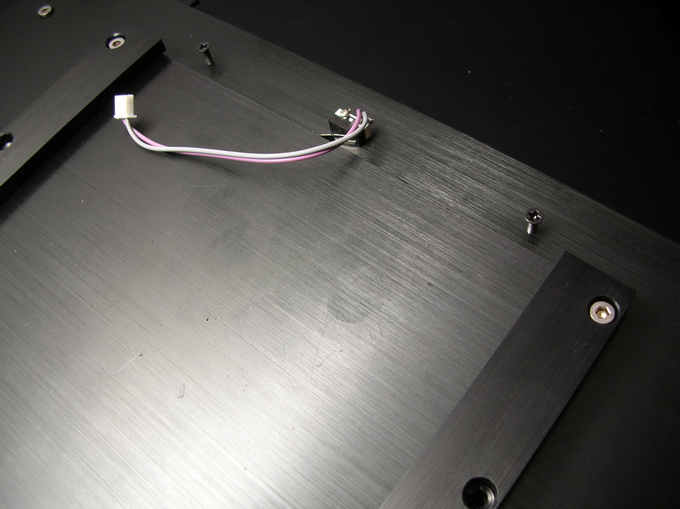

黑色3MM沉头锣丝请用来安装:AC输入座,磁悬浮底座

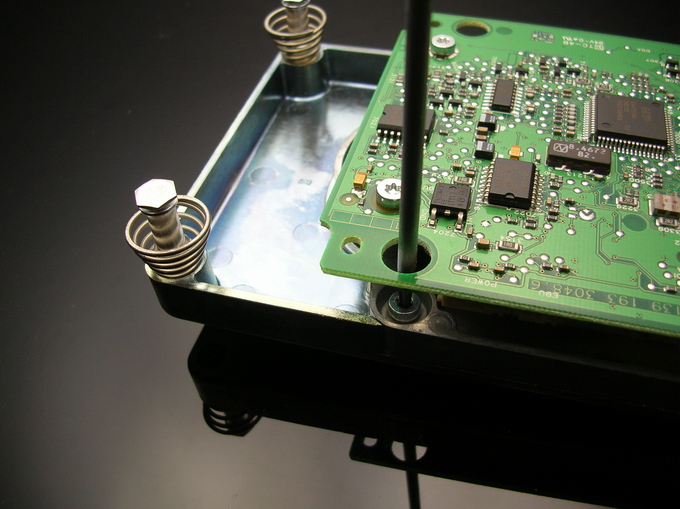

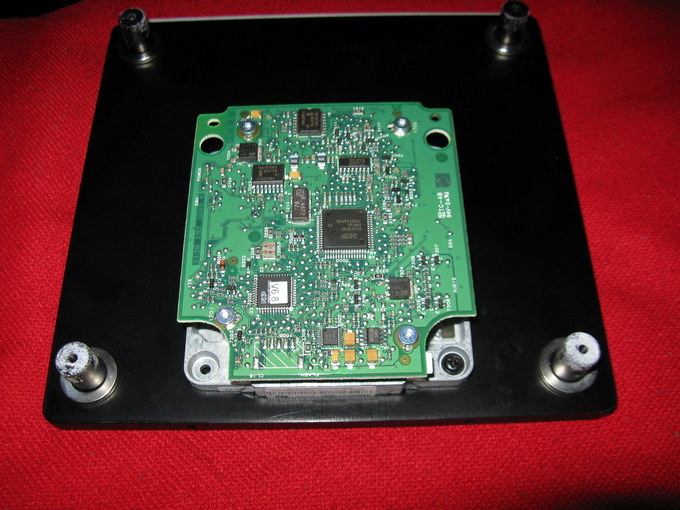

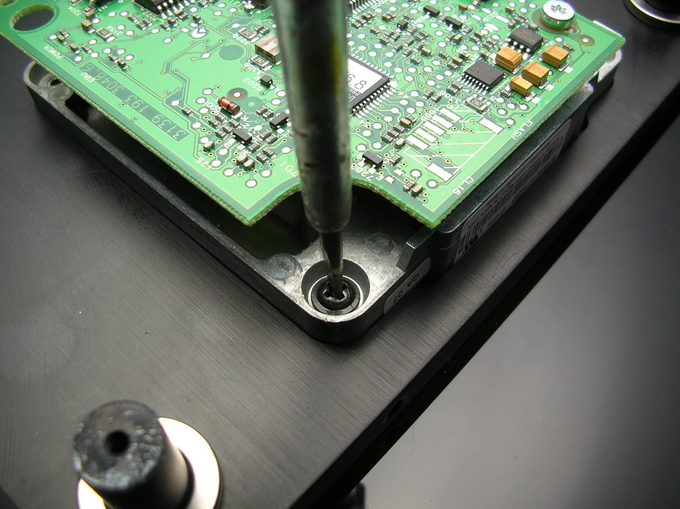

3*12MM的的黑色平头锣丝请用来安装CDPRO光头
3*6MM自攻锣丝请用来安装光钎头和平衡座固定
3*16MM白色锣丝用来调整悬浮座的平衡

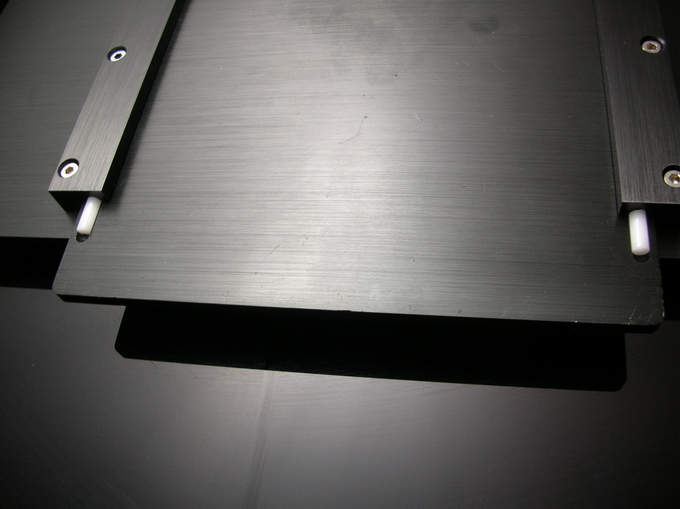

3*12内6角锣丝用来限制推盖位置

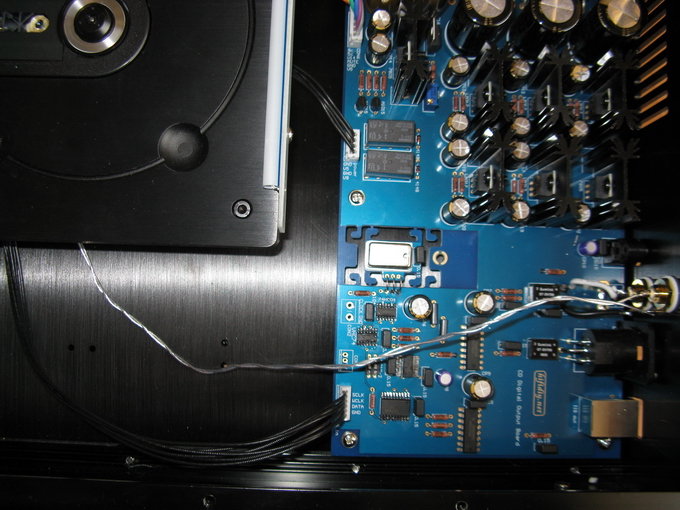

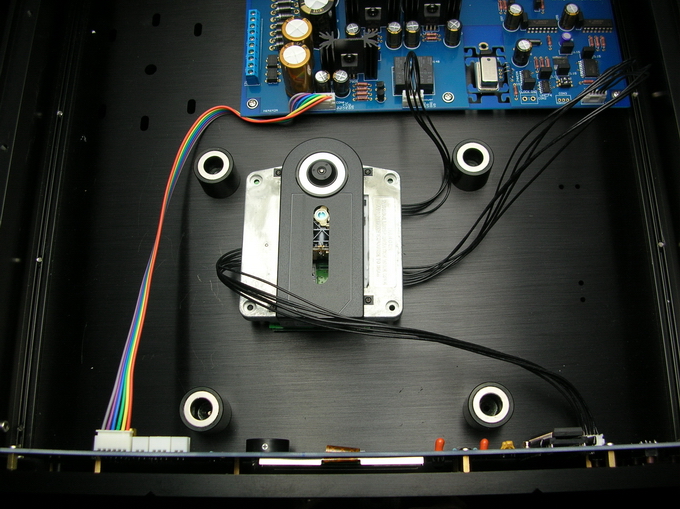

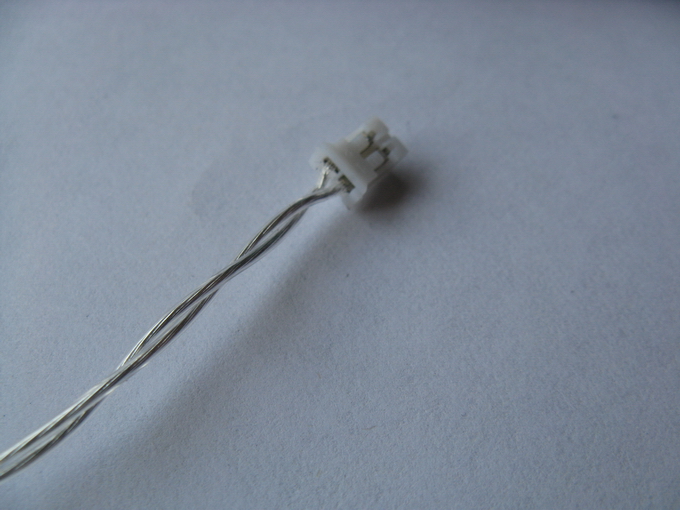

附带的固定带和粘胶请用来固定线,特别是I2S线和CDPRO同轴输出线一定保证在正中

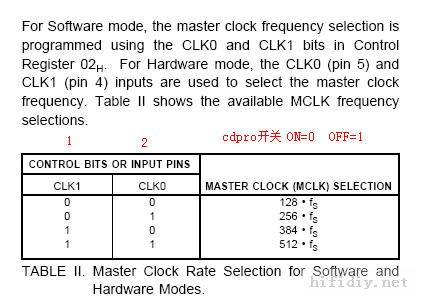

B)关于本大型CDPRO的时钟同步重整数字输出线路

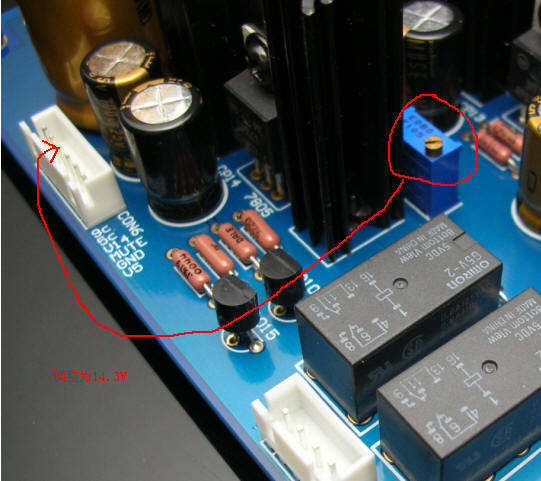

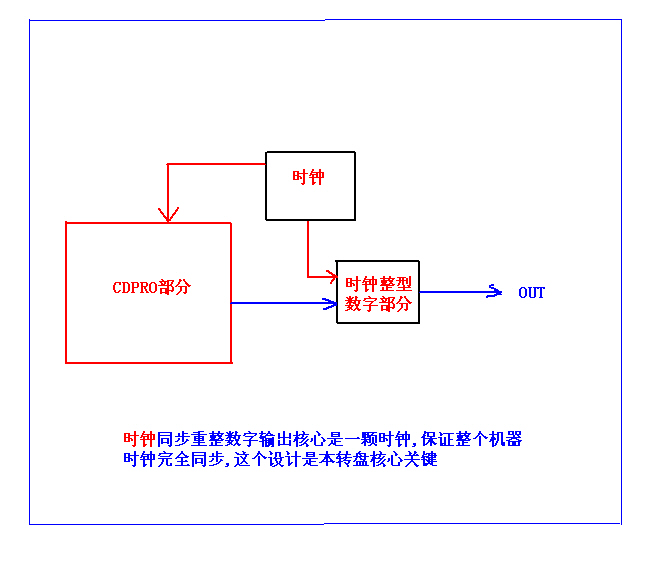

本转盘的时钟重整理线路重点是对I2S数字信号进行时钟重整,也就是所谓的时钟同步技术,本转盘的核心关键就是一颗时钟使整个转盘的时钟完全一致,核心设计是一颗时钟,我们如果出成品就会去掉CDPRO上的时钟!

因为CDPRO比较贵,然后因为要拆除光头上几个元件,所以我们本套件不推荐大家把CDPRO的时钟拆掉的原因就是担心大家把太贵的光头搞坏!但从技术角度来说需要拆掉!----CDPRO上的时钟其实就是两脚晶体加电容组成!有一定的飘移,两个时钟在一起配合会产生很小的误差,实际我们以往测试用TCXO更换CDPRO的时钟后质感明显加强很多!

如果有勇气的会员可以采用以下方式更换CDPRO的时钟以完成时钟同步的数字重整,但您一定要有心理准备,HIFIDIY不对更换出问题承担责任----我们在将来推出的本机器成品会承担成品的责任!

如果要更换请参考(以下有两种CDPRO光头的更换方式,原理一致,请大家参考:

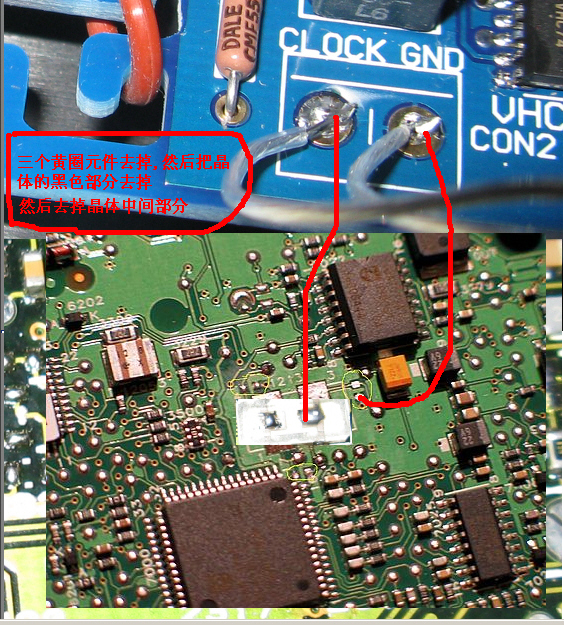

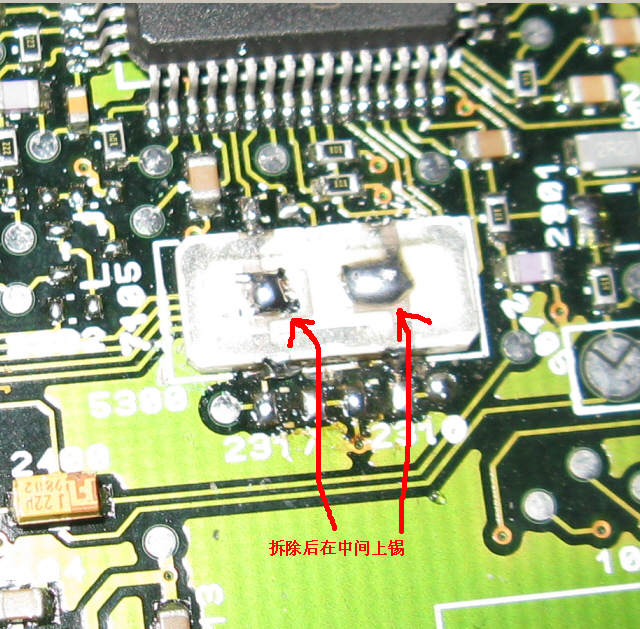

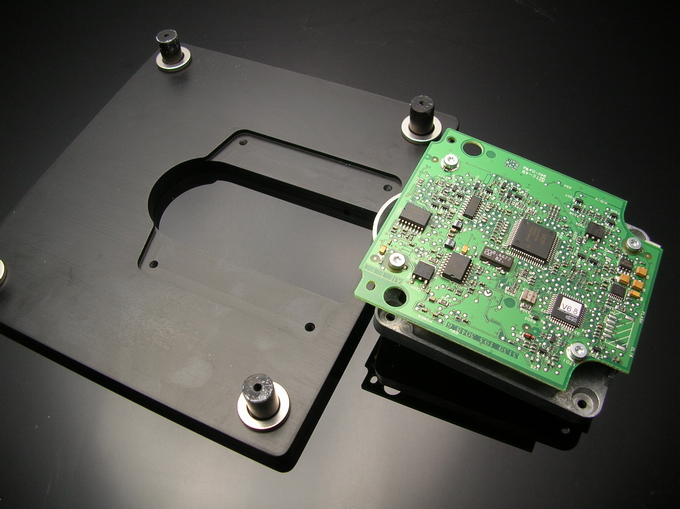

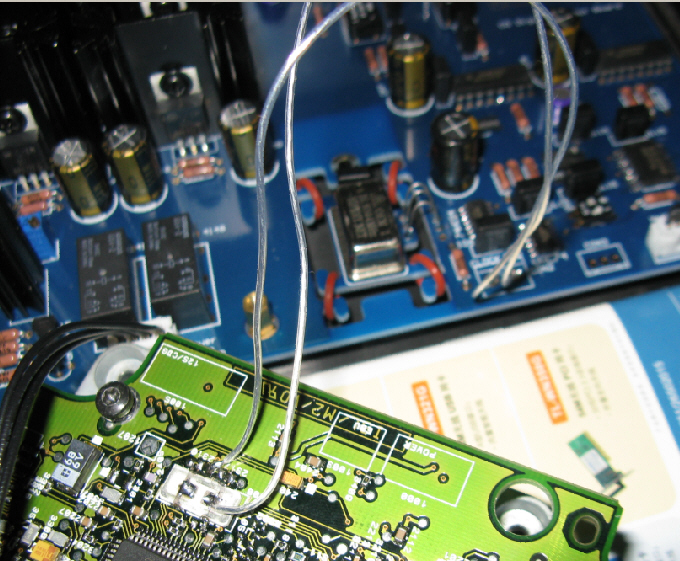

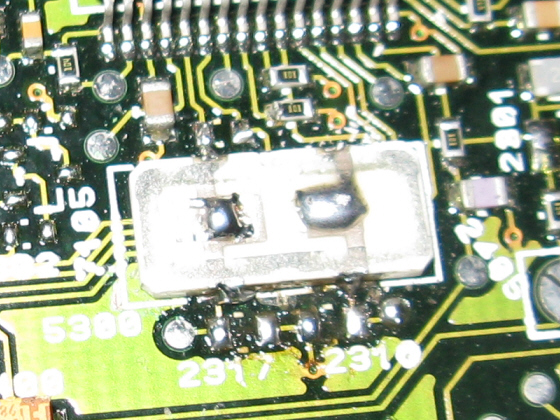

下图为最新型的CDPRO 2 LF的更换
