HIFIDIY转盘的PCB全部到达!除了控制板由厂家调试外,显示.电源输出部分和全铝遥控的元件基本到齐!nichicon电容因为厂家生产周期的原因稍稍延误!我们从现在到发货前会把转盘的装机说明陆续全部公布!
全铝遥控器的所有配件全部到齐,我们特公布全铝遥控的详细装机说明,全铝遥控批量到货时间为11月10号左右,所以本装机报告的铝壳为最后一版无丝印样品,实际产品为我们经过4版样品确定的细拉丝工艺黑壳体银色按键版本!
高阶版全铝遥控装机说明:
本次订购转盘高阶版的会员将会面临一个多出来的任务,那就是需要自己装一个遥控器,这个对于没有从事装过遥控器的会员的确是一个好的经历,因为可以装一个将由自己使用的遥控器!
HIFIDIY本次设计的全铝遥控器在设计的时候重点考虑的是手感和外形!本次的遥控的样品手感在反馈中得到了一致的通过,遥控的外形尺寸:129*44*16(mm),在确定外形后我们才进行PCB的设计,因为本遥控由16MM厚的全铝通过CNC加工而成,所以结构非常的紧密,PCB完全是根据结构设计,为了顾及空间,我们的采用了2块PCB的设计,分为电源板和主板!
HIFIDIY对于任何器件每一个细节都非常重视,本次遥控使用的材料和性能情况:

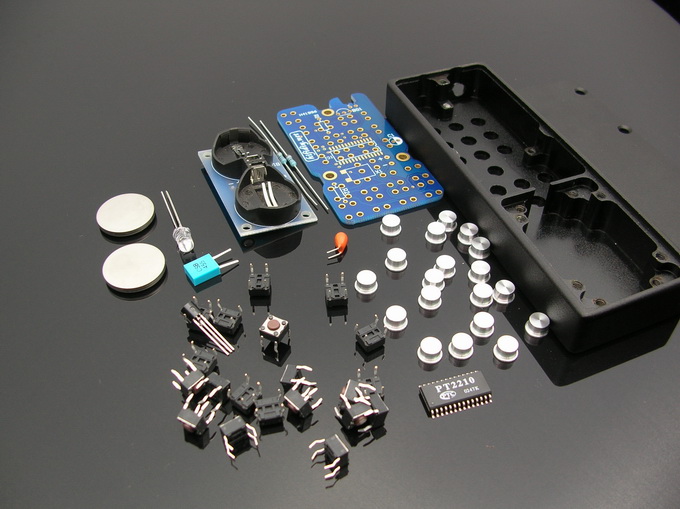

以下为遥控的所有零件(包含所有锣丝和附件)
核心IC,轻触开关和铝按键

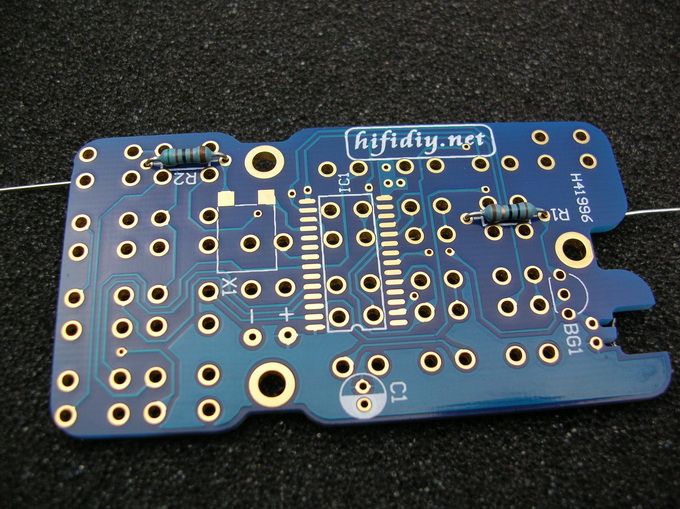

首先请焊接PCB上的电阻,因为按键在正面,所以必须先焊接电阻!R1=10欧,R2=5.1K

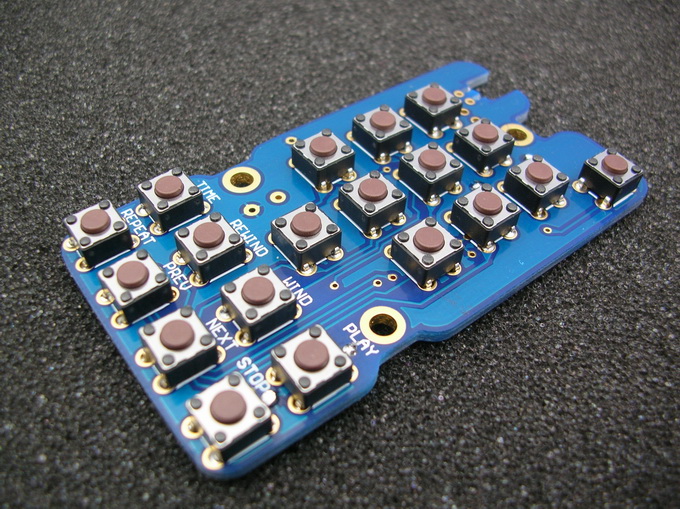

按照PCB上的孔位插入轻触开关!

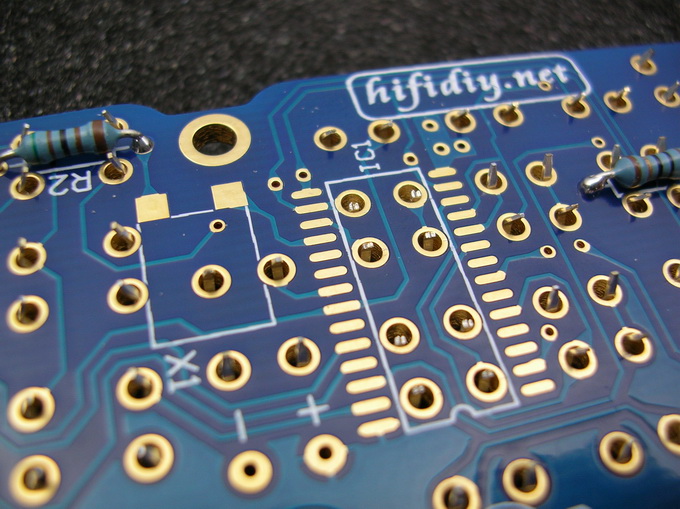

特别注意的地方:因为结构太紧密,IC必须安装在按键的另外一面,所以大家必须使用斜口钳剪平贴片IC内部的按键的脚后再焊接,只有这样操作才能顺利焊接贴片IC!
本次的转盘因为涉及大家焊接的贴片IC有2个,所以我们将会在本装机报告之外特别公布一个贴片IC的焊接说明!到时候请大家关注!
在此特别提醒焊接贴片IC的时候一定注意IC的方向

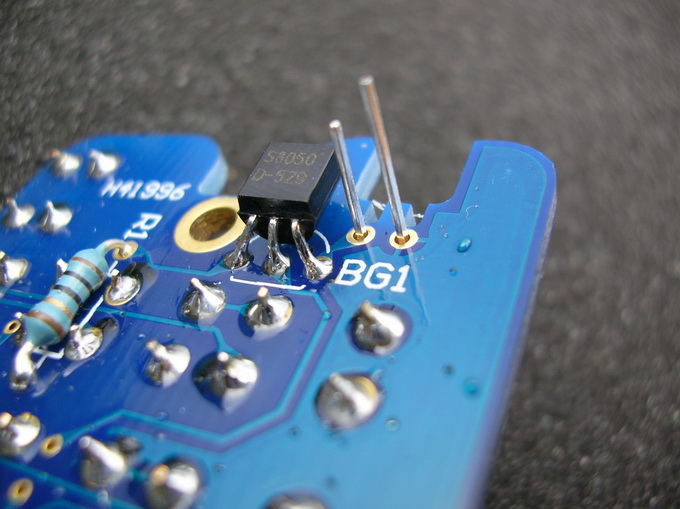

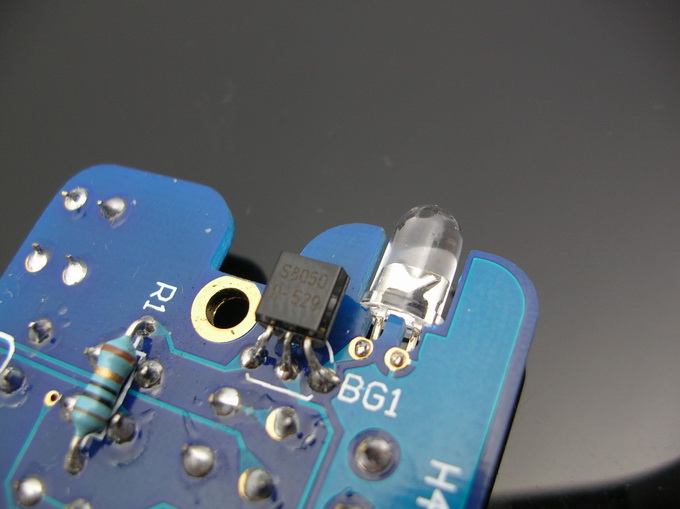

以下为三级管位置和发射管的位置,请大家一定记住发射管的长脚为正,按照以下图片安装不会出错!
安装完PCB后就安装铝按键!

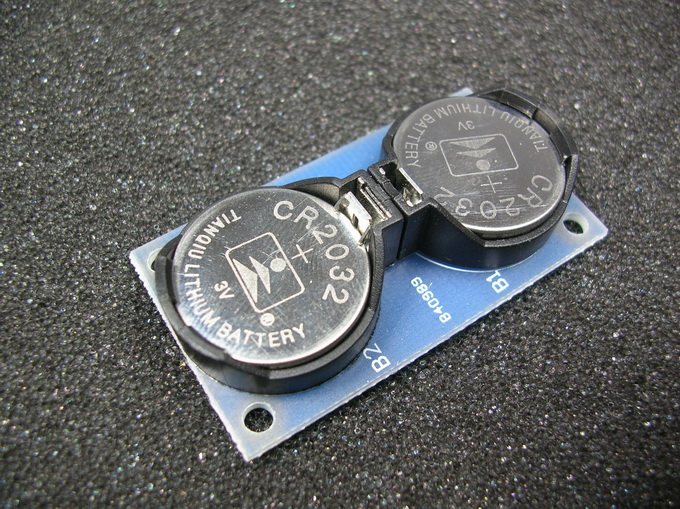

焊接好电源供应部分!中间部分为+

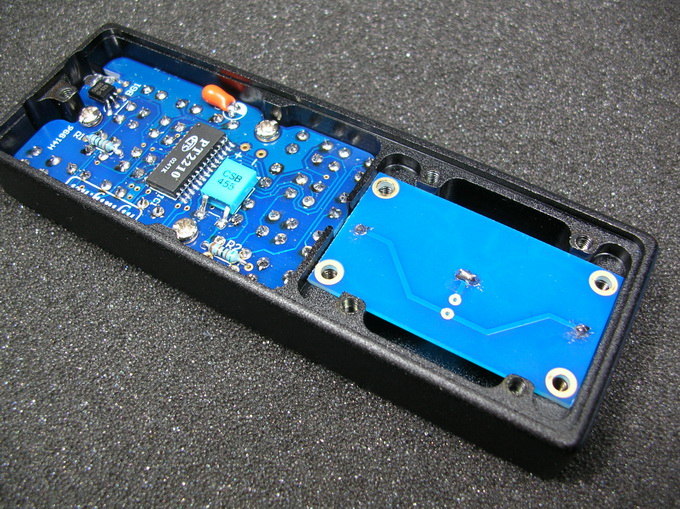

安装PCB

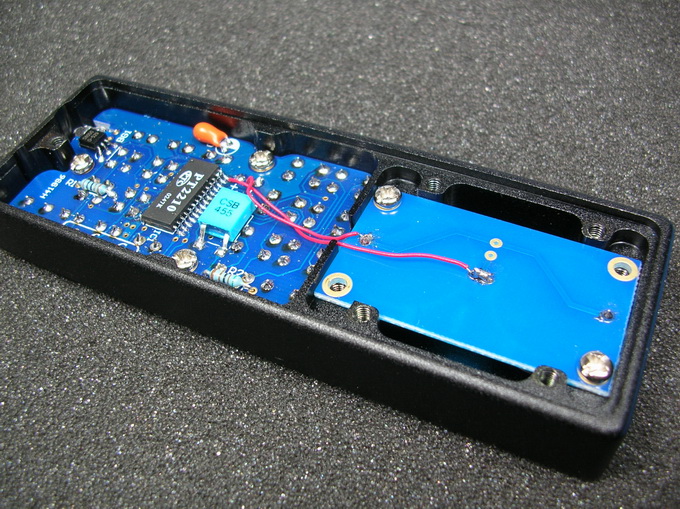

安装电源线,在此特别提醒:主板的接线位置标明了电源的正负!接线见下图:

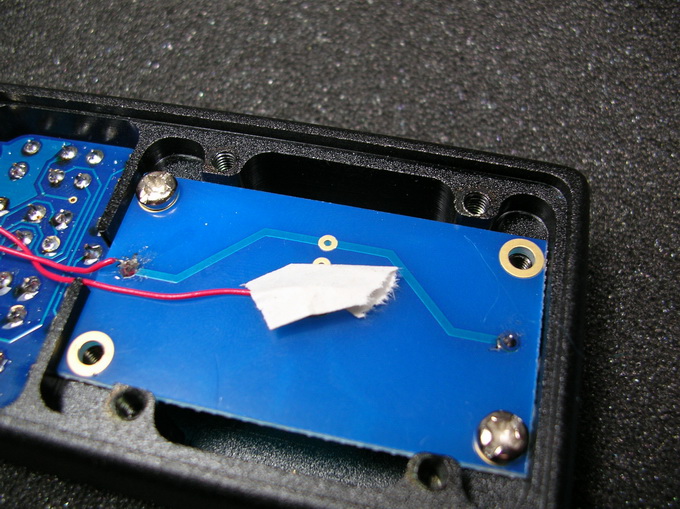

遥控器的内空高度我们留了余量,但为了防止有的会员在焊接的时候焊丝高度超高,所以请大家最好在电池的正极处垫上一个绝缘的槊料或纸后再上底盖!
如果需要更换电池的话,只须松开固定电源PCB的螺丝后取出电源板就可以更换电池!
检测的正常情况是把万用表打到电压档后把表笔接到发射管的2端,然后按动遥控上的按键,正常情况在按键按动的时候万用表的数字会变动!如果变动就证明一切正常!安装完底盖后整个遥控安装完成!
