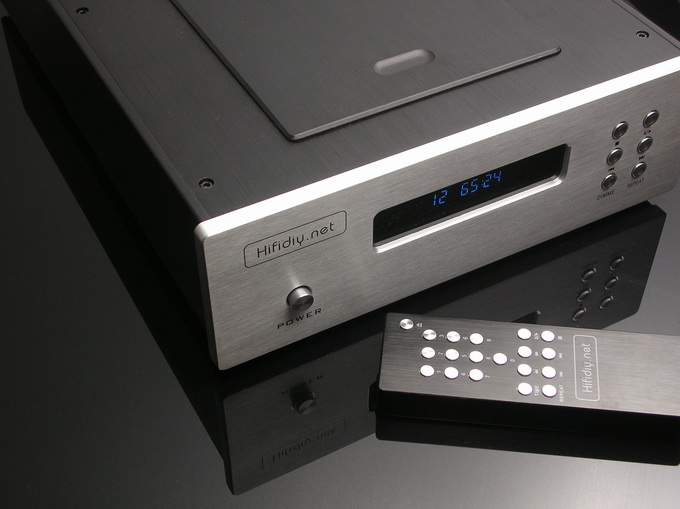

本转盘为HIFIDIY特别针对CDPRO 2光头开发的转盘平台!



您在制作和安装过程中会体会到HIFIDIY的用心设计,这种理解和摸索性的过程一定能给您带来很大的惊喜!



本套件元件数值基本全部标准在了PCB上,您只用一一对应安装就可以一次完成,对于没有标注的元件我们会特别说明!随套件我们会一起附带图纸和安装说明



以下没有标注的元件我们特别说明:

C4=C5=C7=C11=C57=SANYO OS 10UF

C26=C52=C56=C55=MUSE 16V47UF

C51=C53=C54=KZ 25V100UF

二级管请安装 MUR160

C24 =C18=50V3300UF

---

遥控器安装请参考:

http://www.hifidiy.net/jhwz/200706/t20070626_989.htm





---

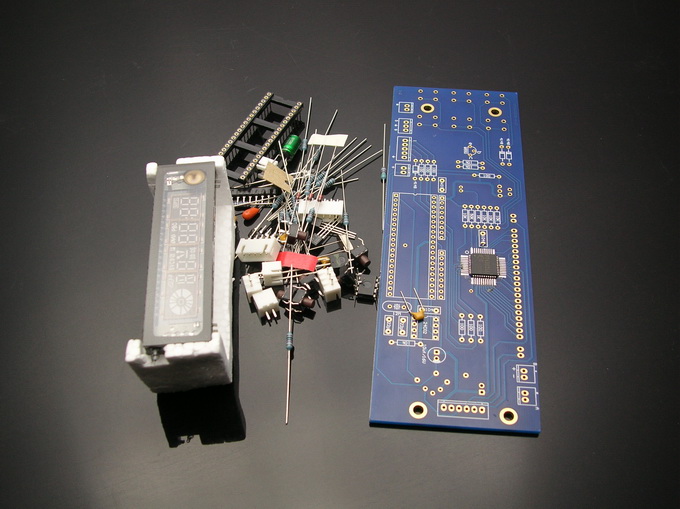

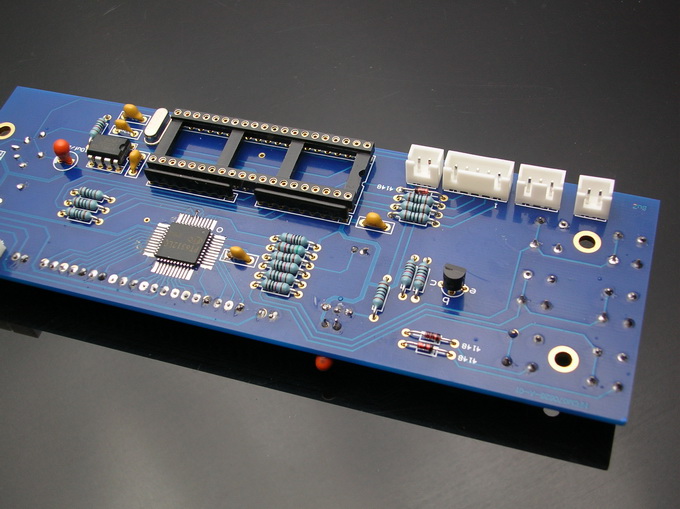

以下为显示板装机图片,本显示板上所有元件全部标注,您只用一一对应安装就能一次OK

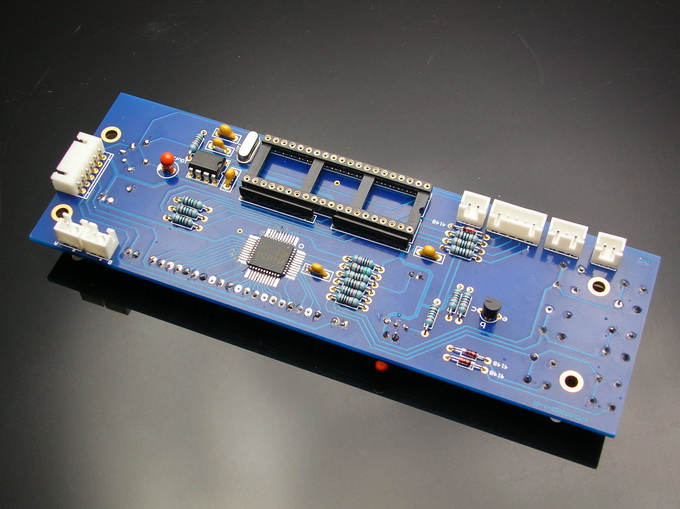

完成后的样子





---

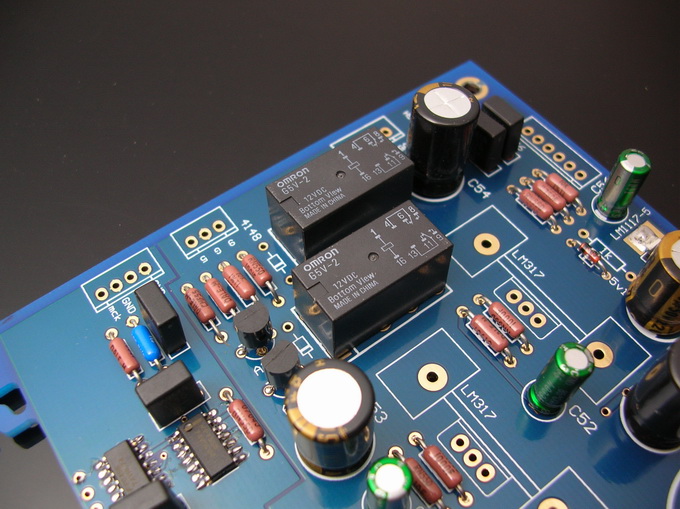

以下为主线路板安装:

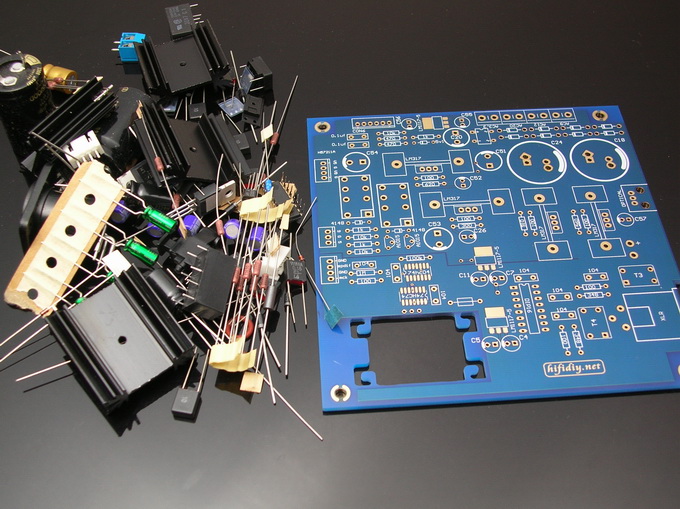

以下为您收到的元件



依此焊接贴片







由小到大









现在开始装箱



下图为组装完成的机箱情况,我们将在本基础上进行组装!



面板使用8MM铜柱,用来固定显示板!前提是先把亚克厉和按纽先放进去!







接下来就是固定显示板!

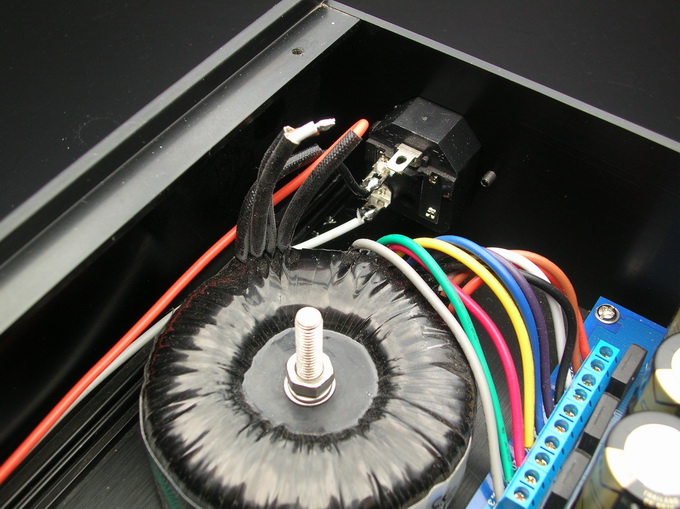

变压器的安装

特别提醒当使用220V的时候中间两根线要短路!







本变压器为通用型变压器,会多预留一组绕组,请参考接线颜色

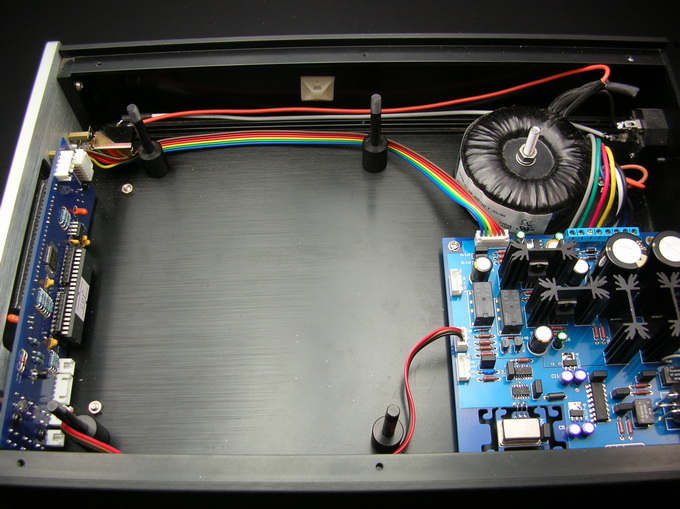

请大家一定仔细看连线情况,我们特别拍摄一些细节照片:











请您一定记住以上连线情况

2-3的接口线的三位是接推盖开关

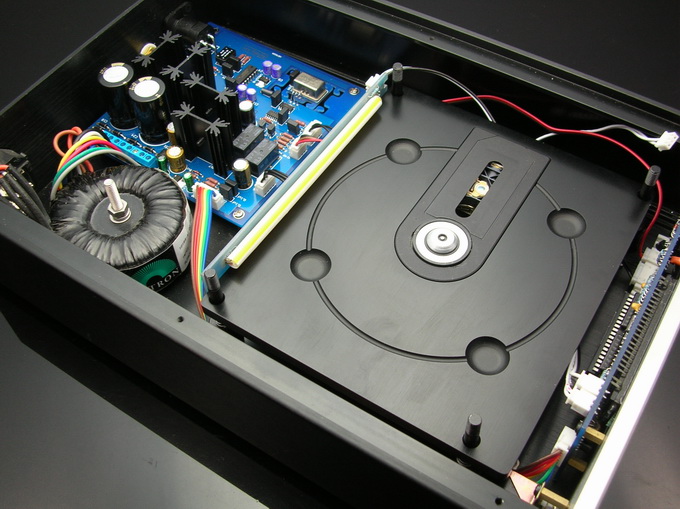

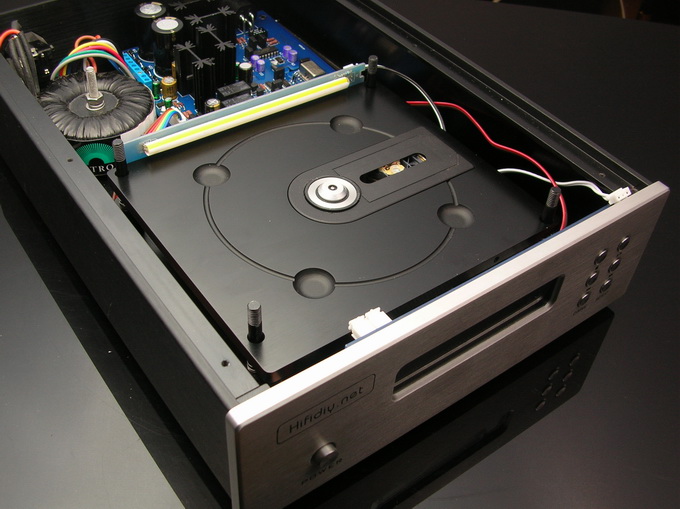

下面您可以把CDPRO拆下来安装到托板上啦,然后就根据以上的连线情况进行线的整理和固定















---

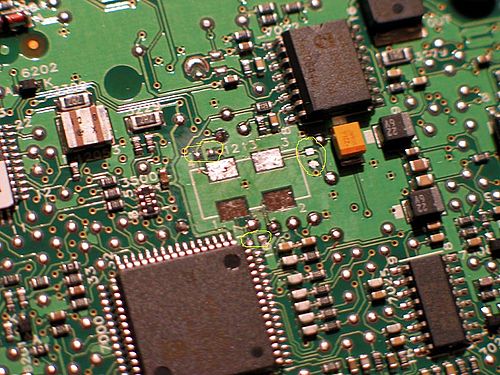

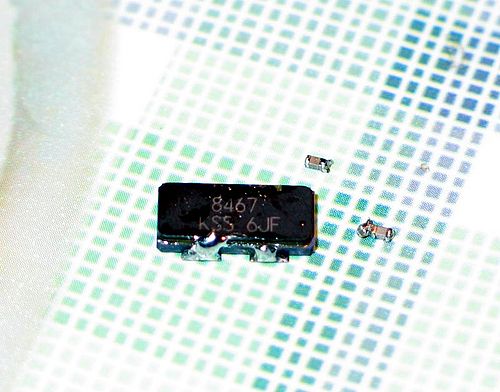

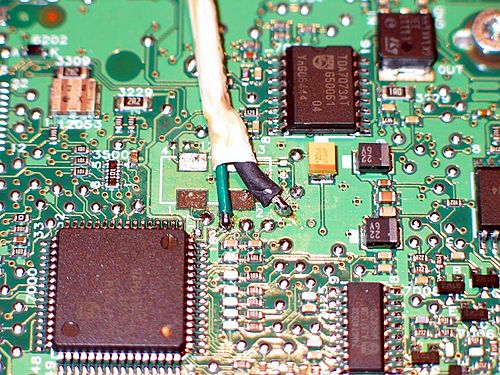

CDPRO 主板上的预留时钟输出主要用来更换CDPRO原机上的晶体

对于不熟悉这方面知识的会员建议不要更换,因为如果您操作不当会损坏您昂贵的光头!



操作如下:
