本光驱控制器为HIFIDIY联合无线电杂志社和创梦工作室联合推出的入门普及型项目!

<<无线电>>杂志2010年第二期有本套件详细介绍

主要面向广大想把光驱修改成转盘或者CD的DIYER
详细装机说明:

众所周知，光驱是用在电脑上读数据，但它还可以用在CD机中的转盘系统，这在很多名牌厂机上经常可以看到，比如：英国之宝CD、艺雅等都有用光驱作为CD机的转盘。在音响DIY圈子里，光驱改转盘也依然是一个经久不衰的话题，光驱改转盘的优势是：价格便宜、性能相对稳定，后期维护方便。一个新的CD激光头的价格可以买好几个光驱（二手），很多光驱本身都带数字音频输出（SPDIF），如果外接DAC，就有很不错的效果。因此，我们杂志和中国音响DIY联合开发了一款用光驱改装CD转盘的制作套件，用光驱改成CD转盘是值得一干的。
套件特点

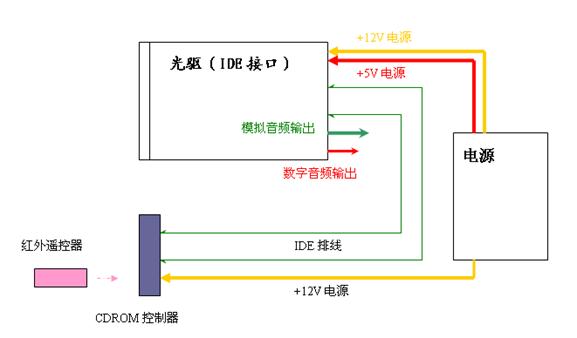

将光驱改成CD转盘，需要3个主要的部件：光驱、电源（+12V、+5V）、光驱控制器。
光驱控制器是一款用单片机来控制光驱播放CD的控制板，网上称它为CDROM控制器，CDROM控制器是通过IDE接口来控制光驱的。它的优点是能方便地实现CD机的基本功能，如：显示时间、曲目等；用遥控器、按键控制光驱播放、暂停、选曲、进出盘等

装机实战

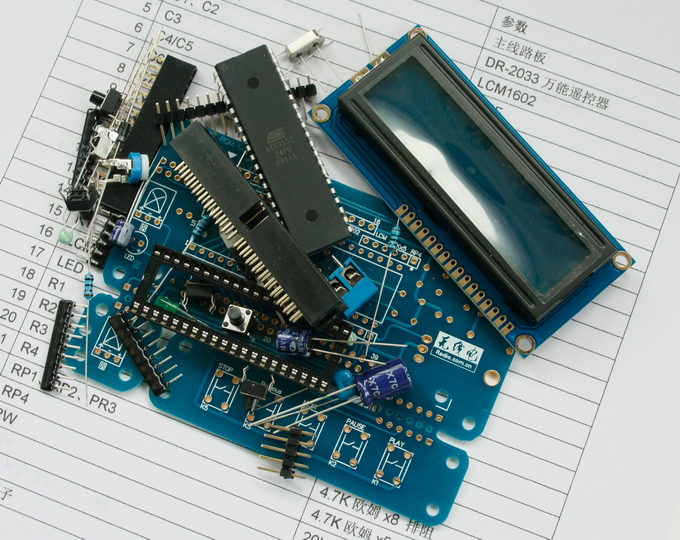

在动手焊接前先检查套件的元件包，核对元件数量和参数，检查PCB，是否有异常等，所有元器件如附表所示（本文所示的元器件符号与套件PCB相符，因此没有按照国标表示）。

附表:

	元件位号	参数
1	PCB	主线路板
2	遥控器	DR-2033万能遥控器
3	液晶显示屏	LCM1602
4	C1、C2	30pF
5	C3	10μF
6	C4/C5	0.1μF
7	C6	100μF
8	C7	470μF
9	CY	12MHz
10	D1	1N4001/FR107
11	IDE	40针IDE座子
12	J2	2脚电源接线座
13	J4	5x2脚下载线接口
14	J7/或J8	一体化红外接收头
15	K1、K2、K3、K4、K5	6x6x7按键
16	LCM	16脚单排座
17	LED	绿色LED
18	R1	200Ω
19	R2	10kΩ
20	R3	100Ω
21	R4	330Ω
22	RP1、RP2、PR3	4.7kΩx8 排阻
23	RP4	4.7kΩx5 排阻
24	RW	20kΩ电位器
25	U1	89S52单片机
26	U2	LM7805
27	U1座子	40脚IC座

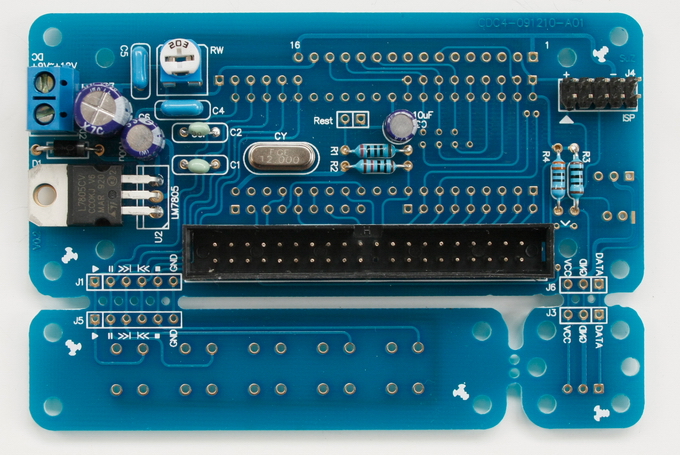

PCB是双面板，元件要从两面要分开焊接，我们将元件多的一面叫底面，元件少的一面叫正面（有无线电标志的一面）。焊接顺序是先焊接底面，再焊接正面，按元件安装的高度，从低到高的顺序进行焊接。

1.焊接PCB底面的元器件

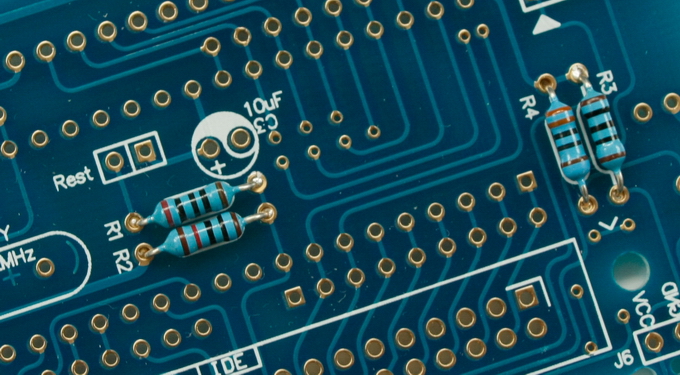

1)先焊接4个电阻，即R1（200Ω,色环标志:红黑黑黑棕）、R2（10kΩ，色环标志：棕黑黑红棕）、R3（100Ω，色环标志：棕黑黑黑棕）、R4（330Ω，色环标志:橙橙黑黑棕）。

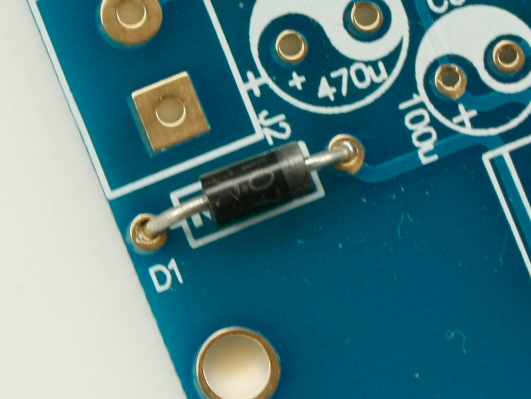

2)焊接二极管D1。

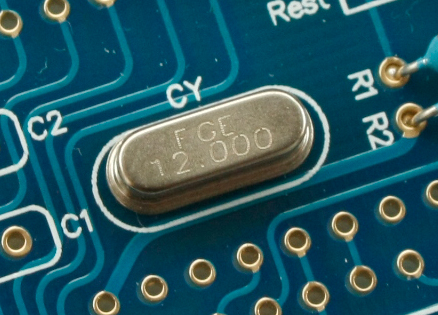

3)焊接12MHz晶体振荡器 CY。

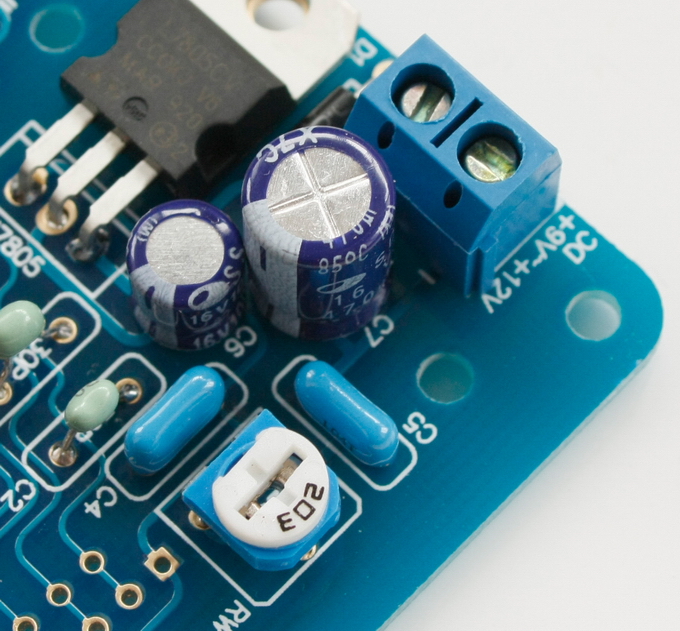

4)焊接稳压管LM7805（元件号U2），焊接前先把LM7805脚折弯90°，散热片孔对准PCB上的对应安装孔即可。

5)焊接电解电容C3（10μF），注意极性，电容器外壳上的白色条对应的是电容器的负极，千万不可接反，接反了会导致电容爆炸，以下所有电解电容的焊接要求都相同。

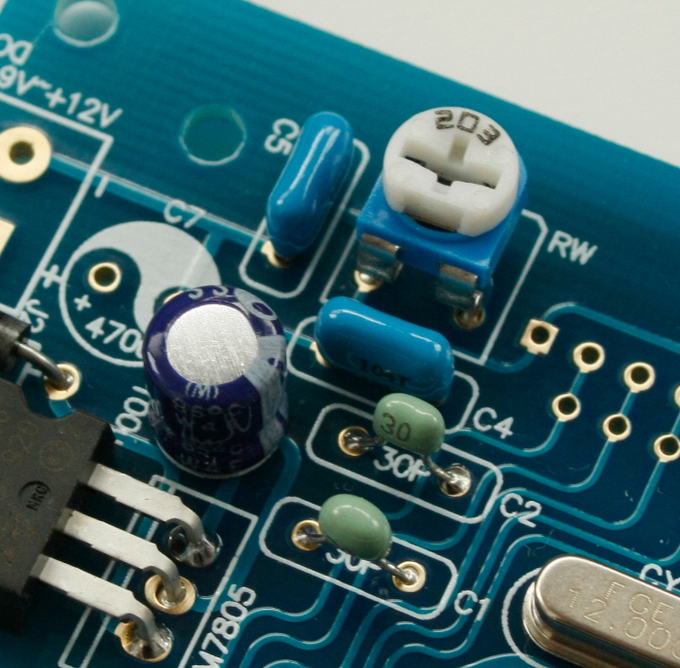

6)焊接电容器C2（30pF）、C3（30pF）、C4（0.1μF）、C5（0.1μF）、C6（100μF）。

7)焊接可调电阻RW（20kΩ）。

8)
焊接40脚 IDE插座，注意，IDE插座缺口对准板子上的缺口位置，20脚是空的，不要焊反了，因为这个插座很难拆，焊接好了，这是为了兼容80线的IDE排线。

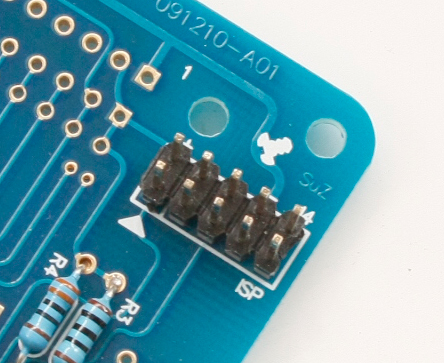

9)焊接10针接口的下载线（元件号J4），如果不升级单片机程序，这个可以不焊，下载线接口仅对89S52单片机有效。

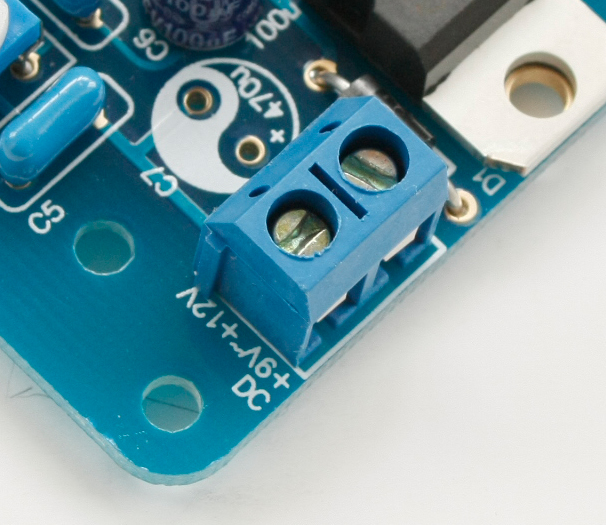

10)焊接电源输入接线座（元件号J2）。

11).焊接电解电容C7（470μF）。

到此，底面的所有元件都焊接完毕

2.焊接PCB正面的元器件

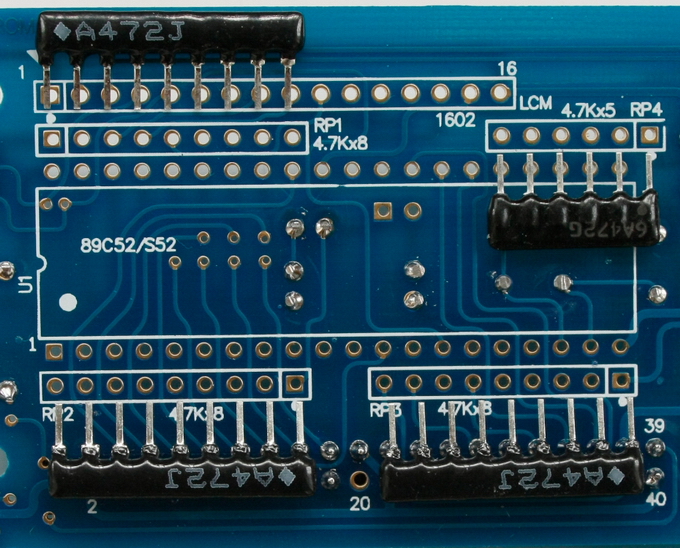

1)焊接9针排阻RP1、RP2、RP3（4.7kΩ×8）；焊接6针排阻RP4（4.7 kΩ×5）；排阻安装时要注意，将排阻上标有圆点的1脚对准板子上相应的标有圆点标注的1脚，按下去，不可接反，接反将导致电路板不工作。

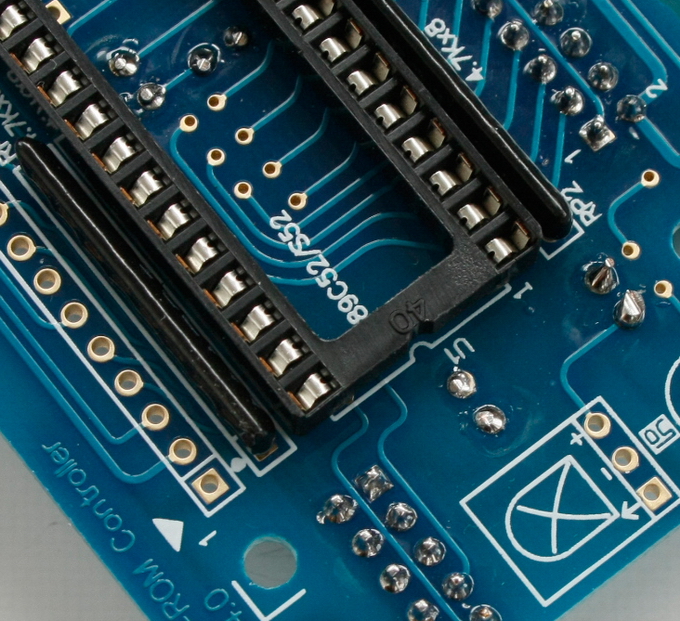

2)焊接40针单片机插座（元件号U1），焊接时插座的缺口对准板子上所标注的U1缺口。

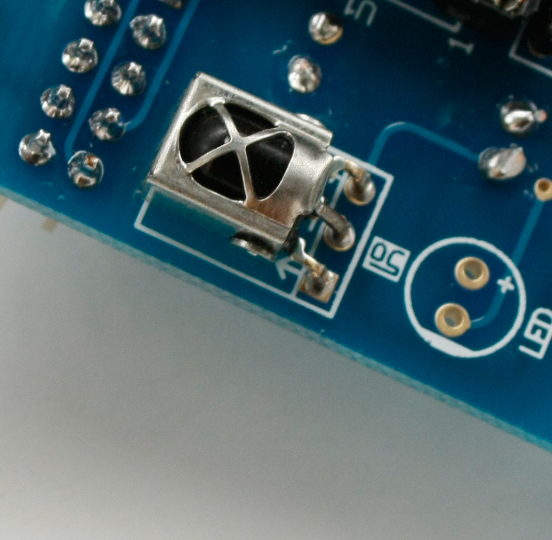

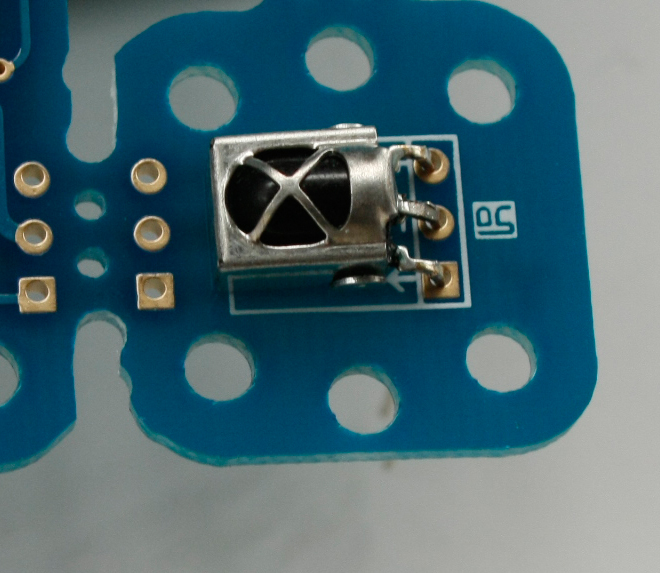

3)焊接一体化接红外头，焊接前，先把红外接收头的脚折弯90°，板子上是有2个红外接收头的位置，只要焊接其中一个即可.如果焊接在U1边上，请注意接收头的金属部分不要碰到ISP接口的焊脚。

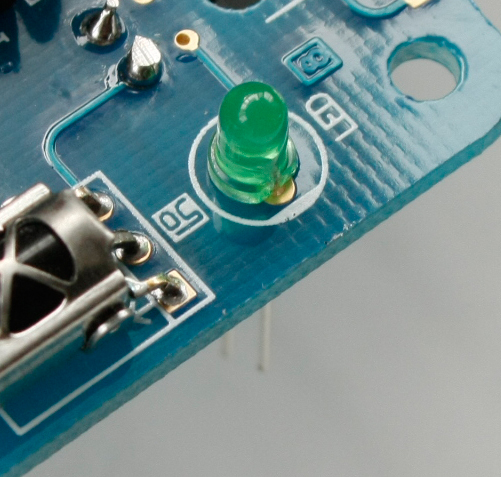

4)焊接发光二极管LED，要注意发光二极管极性，长脚是正极。

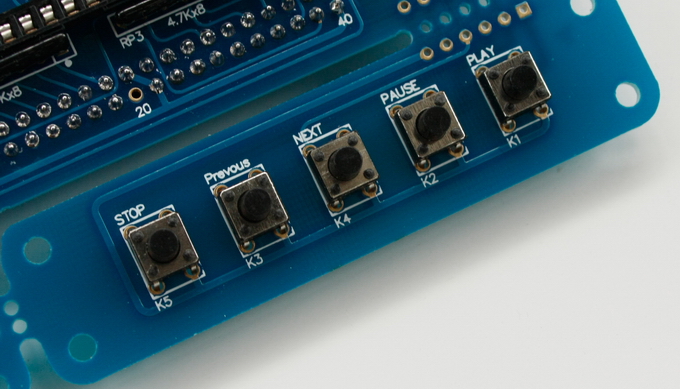

5)焊接5个按键K1、K2、K3、K4、K5。

6)焊接显示屏接线座LCM。

到这里正面元件全部焊接完毕。

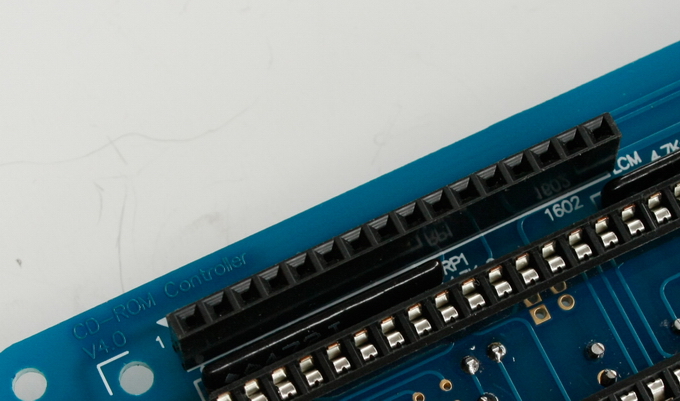

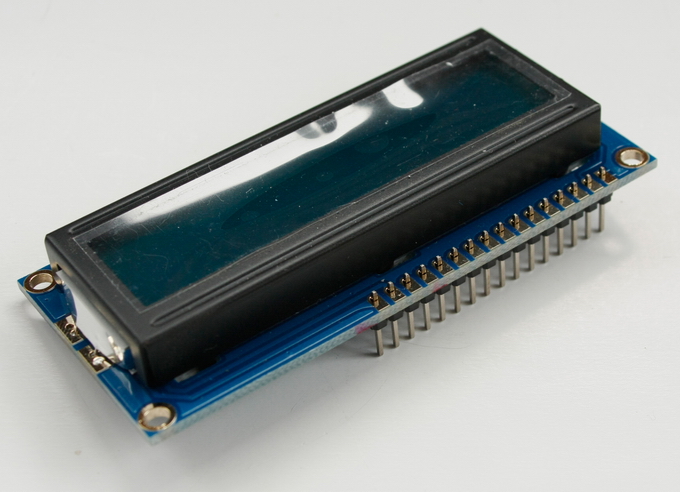

3.焊接液晶显示屏排针，注意不要针不要装反了。

调试过程

1.先检查板子上的所有焊点是否存在空焊、虚焊、搭焊、错焊等情况。

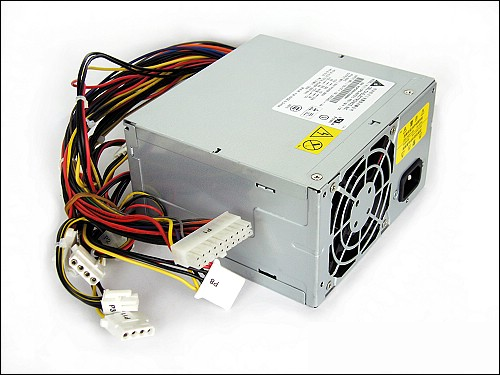

2.光驱需要的电源是+12V、+5V，为了调试方便，我们取一个计算机用的ATX开关电源（以下简称开关电源）。将开关电源至于启动模式，开关电源接口绿色线要和黑色线短路，这样电源就处于启动状态了。也可以使用自己制作的线性电源， 12V 、5V电源的输出电流以光驱本身标称电流为准。

3.将焊接好的板子引出两跟线，一根线接到开关电源的+12V（一般的线是+12V）；另一根线接到开关电源（黑色线接开关电源的接地线）。

.将开关电源接通220V电源，测量板子上U1的20脚和40脚的电压，+5V左右为正常，否则立即切断电源，检查电源的接线是否正确、板子是否异常。
5.插上单片机89S52，注意缺口对准IC插座的缺口，不要装反了。
6.将液晶显示屏插到控制板上。

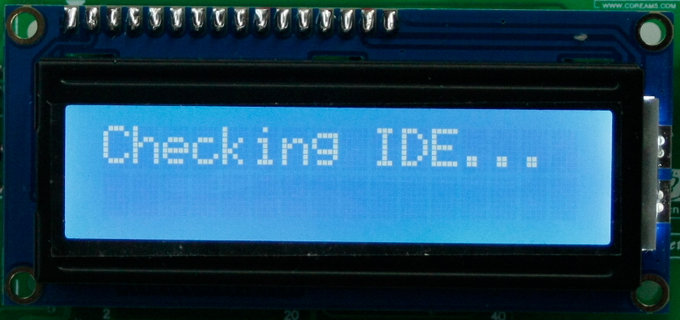

7.启动开关电源，调节板子底面的可调电阻RW，直到屏幕出现字符“Checking IDE….”。

连接光驱

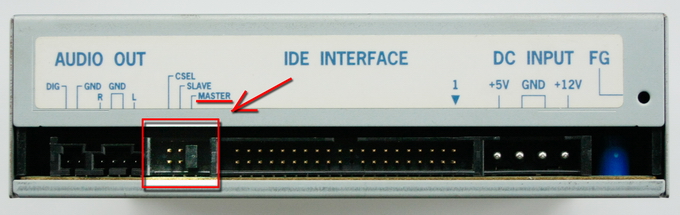

1.将光驱模式跳线调到master位置，这个步骤很重要，否则控制器会启动到屏幕显示)“Checking IDE….” 而停止。

如果出现“Checking IDE….”的指示，请检查光驱的模式跳线和IDE排线。

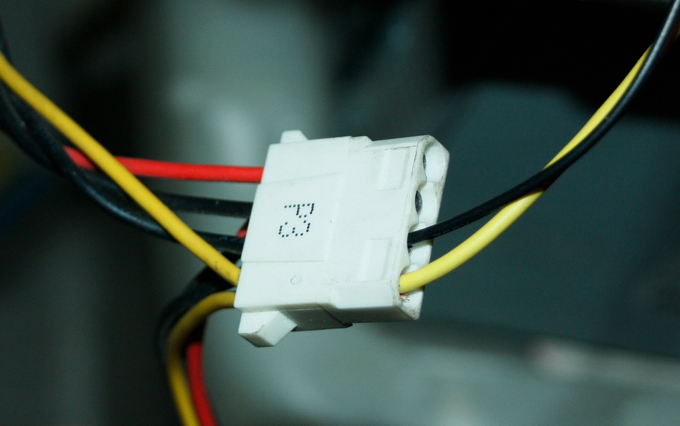

2.接上光驱的电源线。

3.用IDE排线连接控制板和光驱的IDE接口，要注意“防呆”缺口，不可硬插。

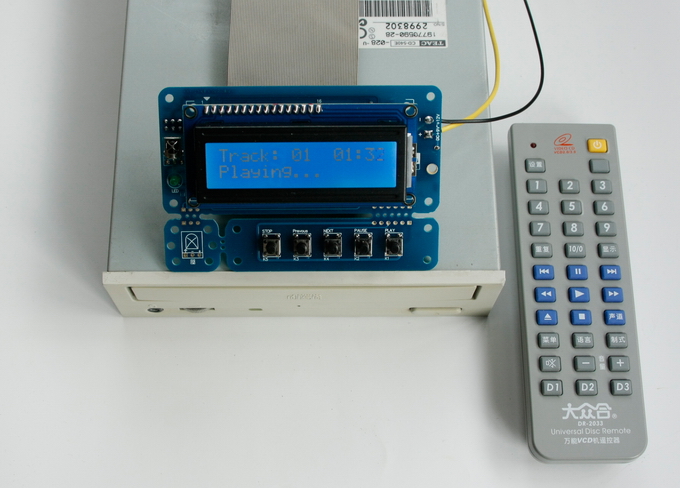

4.接通开关电源，这时控制器会引导光驱进入CD播放模式，如果光驱里面没有CD碟片，长按按键板上的“STOP”按钮，光驱会推出托盘，放入CD，长按“STOP”按钮，光驱读到CD盘后，就可以正常使用了。所有控制操作请用CDROM控制器键盘或者遥控器来完成。

按键板功能说明
播放按键（K1 PLAY）：
1.有碟状态下，停止中短按，开始播放。
2.播放中，短按，暂停。
3.播放中，长按，切换时间显示模式。
暂停按键 (K2 PAUSE)：
1.有碟状态下，停止中短按，开始播放。
2.播放中，短按，暂停。
下一曲(K4 NEXT)：
1.短按，下一曲。

2.长按，进入快进模式。

3.在快进模式中，短按，切换快进速度。
下一曲(K3 Prevous)：
1.短按，上一曲。

2.长按，进入快退模式。

3.在快退模式中，短按，切换快退速度。
停止（K5 STOP）：
1.短按，停止。

2.长按，进出盘。

3.在快进快退模式中，短按，退出快进快退状态。

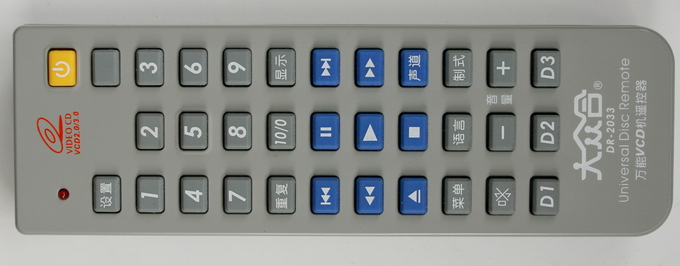

1.遥控器设置

遥控器是万能遥控器，需要设置一下遥控代码才能遥控光驱控制器。遥控代码是470，设置方法是：按住遥控器上的设置按键5秒左右，指示灯亮了，依次按4 、7、 0，灯灭，遥控代码设置成功。
2.选曲模式
按下数字键即进入选曲模式，比如你要选择12曲，先按1，再按2，按下播放按键，即可播放12曲。按“显示”退出选曲模式。要想选择上一曲、下一曲、快进、快退、暂停、播放、停止、出盘等，按对应图标的按键即可。
3.音量控制
按键+/ -可以控制光驱的音量大小，注意:这个功能并不是所有光驱都支持。
4.时间显示模式
按显示键，此键也可以做esc作用（如退出选曲设置）。
5.循环模式
在播放中按下重复键，即切换循环模式，可以实现单曲循环、A-B（曲-曲循环）、整碟循环。切换到A-B循环模式时，输入A曲目后，按播放键，输入B曲，按播放按键，完成AB设定，也可以直接按“重复”按键跳出A-B循环设置。
其他本文未说明功能的按键，不起控制作用。注：因为光驱种类繁多，难免会存在兼容问题，如有不能控制的光驱，请更换光驱试验。
