本装机说明中因为有一颗KZ 100V220UF还没交货,我们提前书写装机报告,最终图中50V220UF会修改为100V220UF

特别提醒:如果使用27型电位器,必须用导线把电位器PCB上的接地点接到27电位器的螺丝上(16型是通过焊接连接到地.见下图)
因为本套件使用了电子管,建议煲机不低于72小时!

我们特别感谢大家对HIFIDIY团购活动的支持,有些特别订购的物品因为交期的问题稍微有点拖延,,我们没有为了速度而临时替代,HIFIDIY是以高标准完成团购项目,同时参与团购的会员的的电子管座将全部换为镀金座!

本LM4780奥运版本是一个非常精密的整体设计,看视简单,其实一个相对比较复杂的套件,因为精密的原因,所以您在安装的时候一定要仔细加仔细,请一定仔细观看我们下面图文并茂的说明!


本4780功放奥运版为HIFIDIY GC4780功放基础上升级完善,整合电子管前级和喇叭保护线路,整体架构整机设计!本次的奥运版是一次创新特别设计,采用众多创新想法!整机优良布线!

我们始终认为理解是一种学习,领悟是一种提高!佛学重要一点是"悟",在您使用HIFIDIY优秀设计的时候,更希望您能通过这个简单的设计使大家能在设计制作方面有一个整体提高!

本次的4780奥运版是一个复杂的整体设计,高性价比的声音表现和整体架构创建的理解会给您带来特别的感悟!
电路图下载:

LM4780奥运版图纸.pdf (37.62 KB)

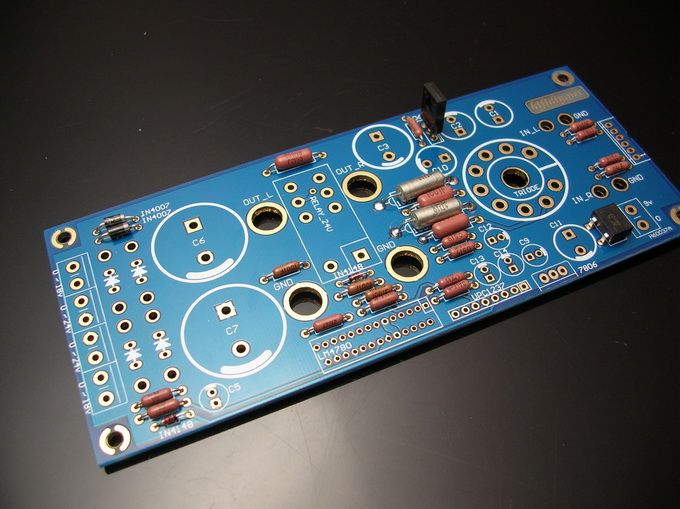

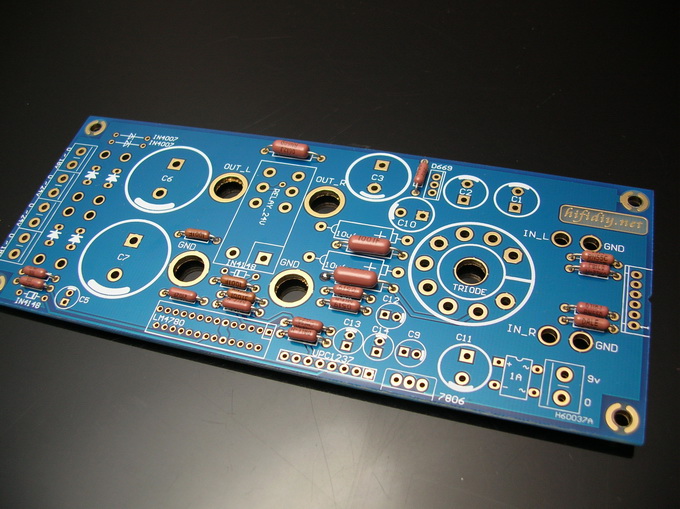

首先我们来介绍一下4780奥运版主体PCB线路的架构:

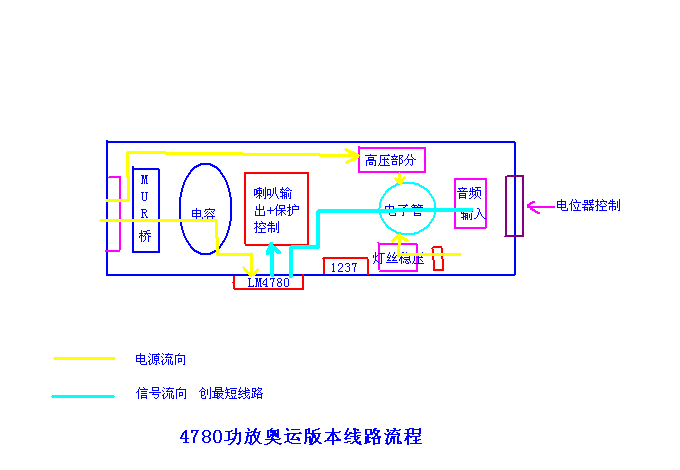

本线路遵循流水型线路设计,整体地线控制,特别创造信号输入至功放输出路径最短,长度在8CM以内!

本套件电子管可以使用6N11 6922  ECC88  6DJ8

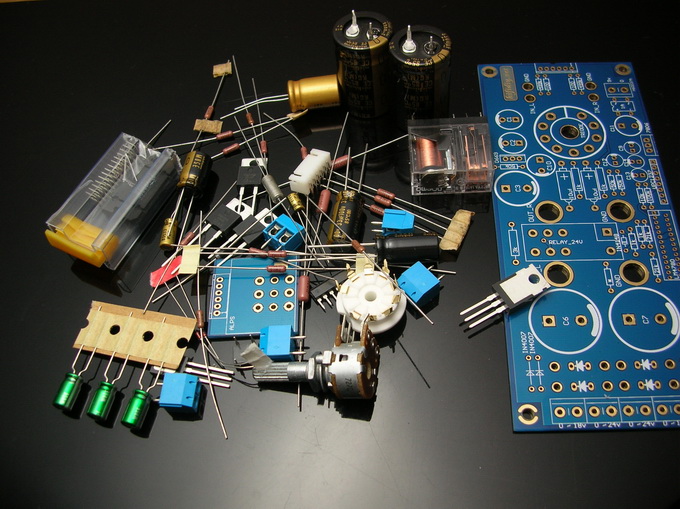

您收到的将是以下套件



焊接顺序是从小到大,这点一定记住





本处焊接电子管座的一定保持垂直!

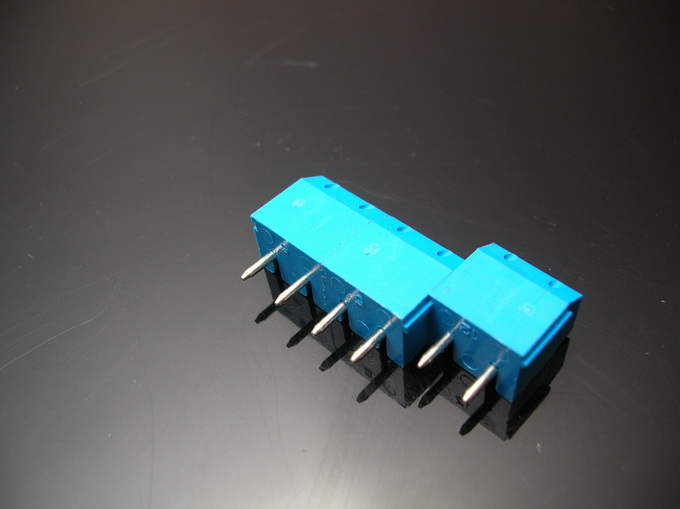

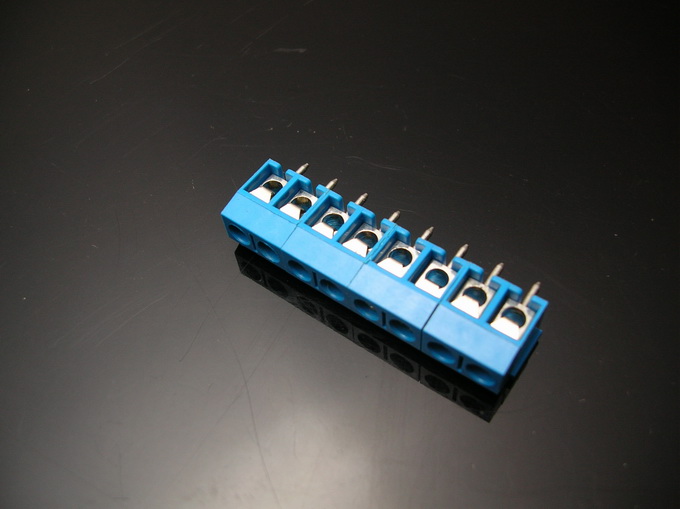

这个地方请大家一定记住啦!这个座子应该是锁在一起的!只有这样这样才能非常整齐!

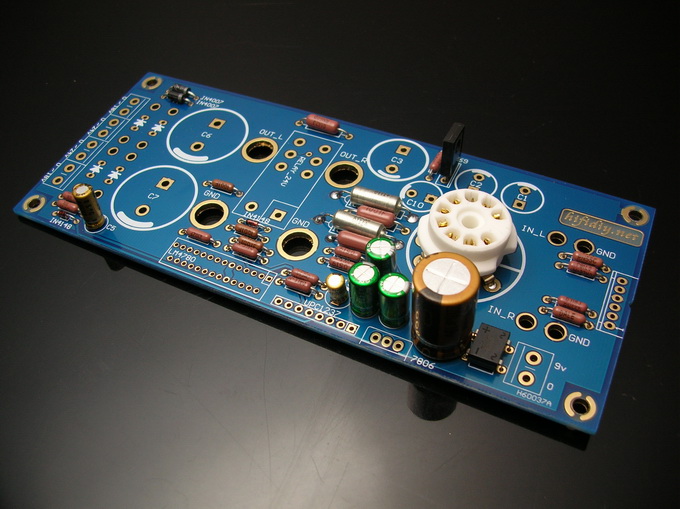

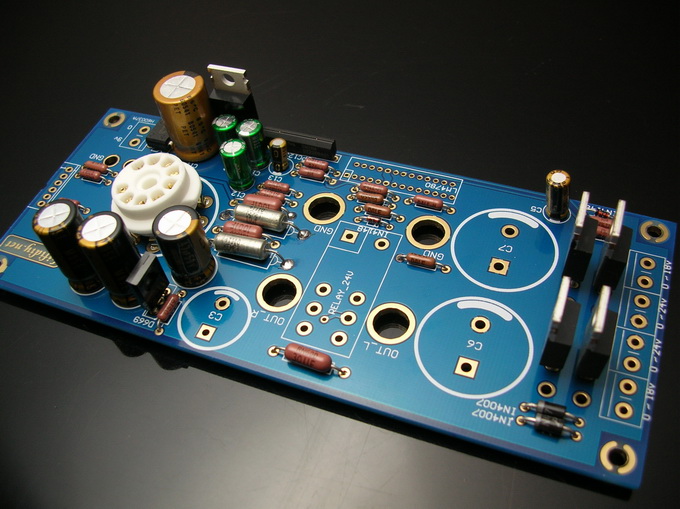

穿好后的情况!



焊接!

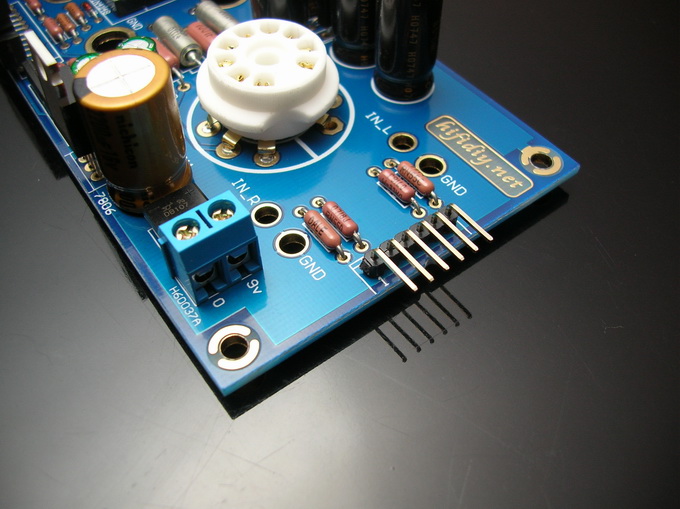

这个地方请先焊接排针,一定不要现在把电位器焊接上去啦!

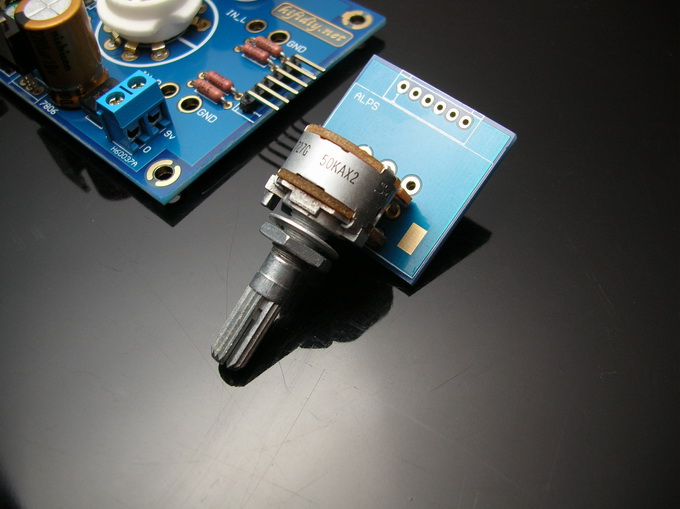

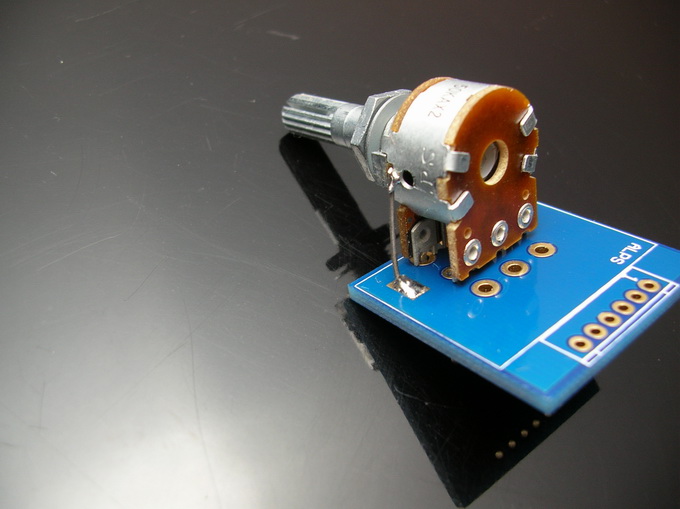

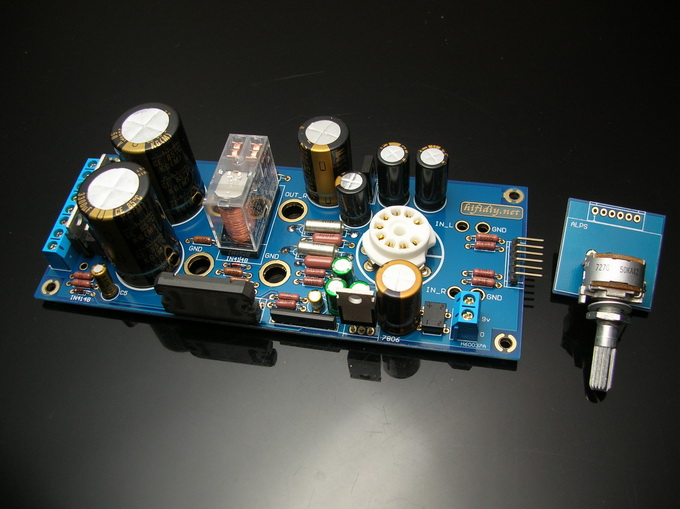

电位器先焊接在小板上!

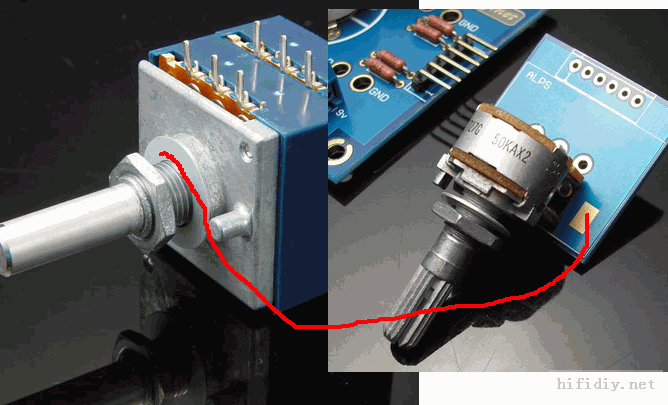

27 型需要找个接地点接到螺丝上!



看看有个接地点,一定焊接!

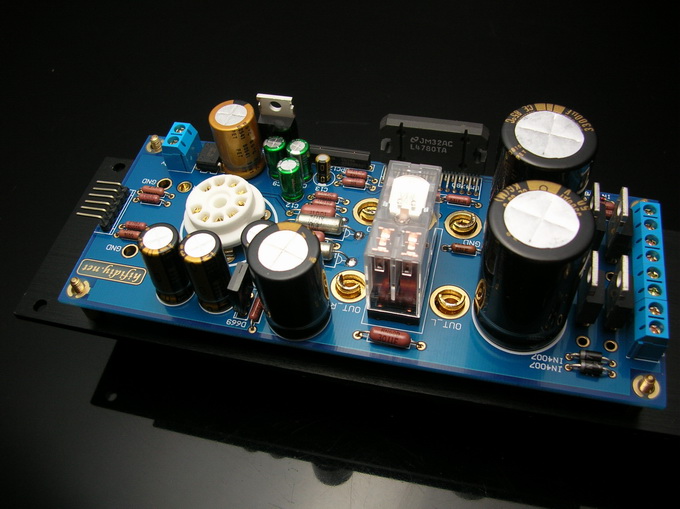

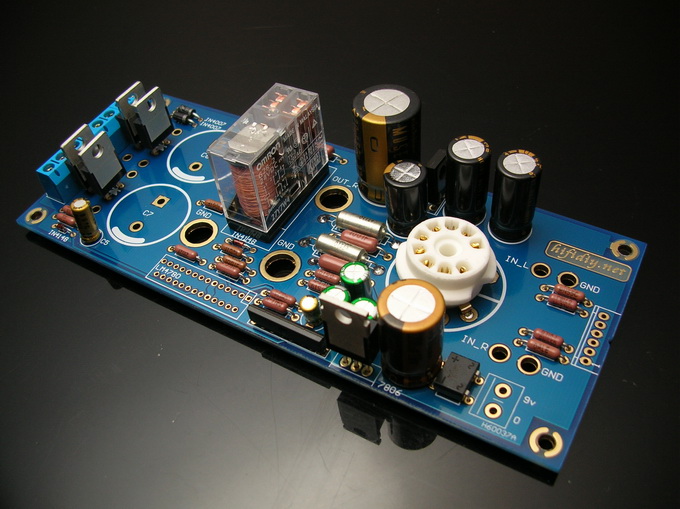

完成后的板子!



大家把收到的板子拼成下面的外形,如果不仔细的话会返工,这个地方是考验你的耐心的时候

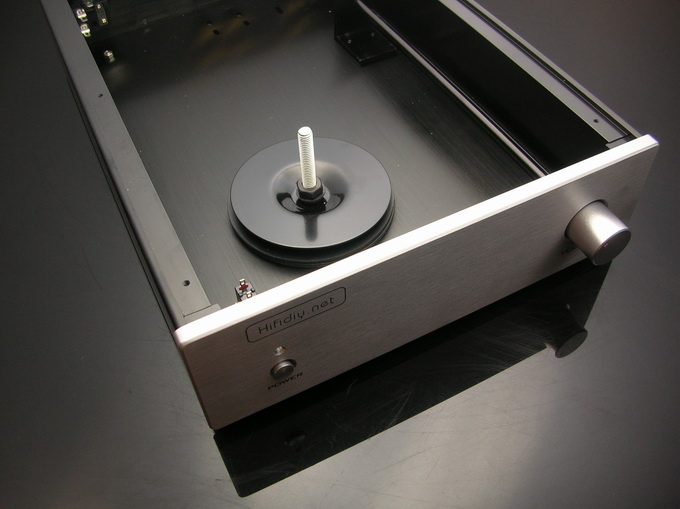

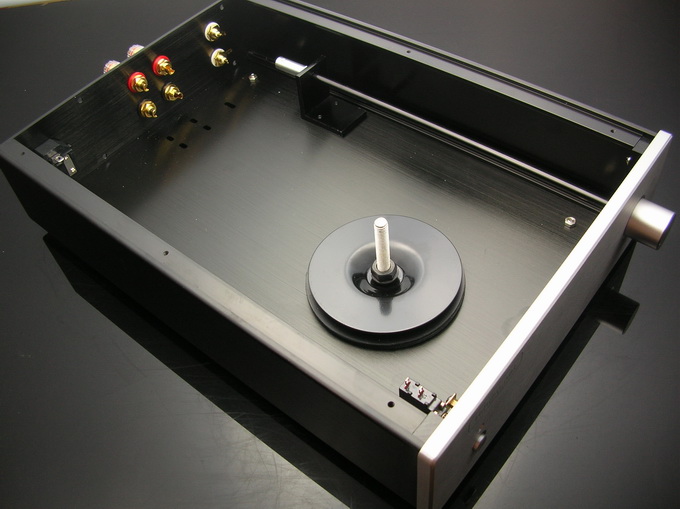

现在开始组装!

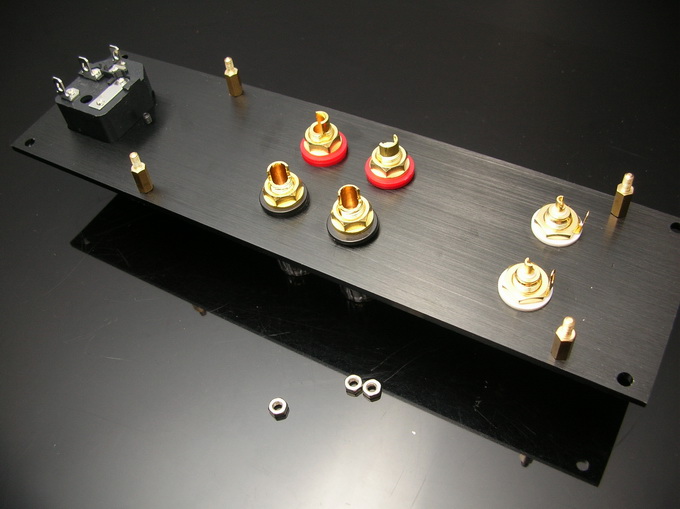

把配套的铜柱子安装到后板上!

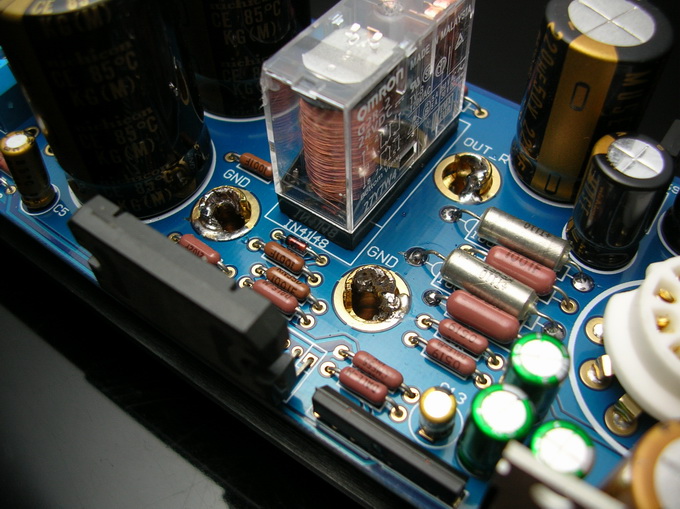

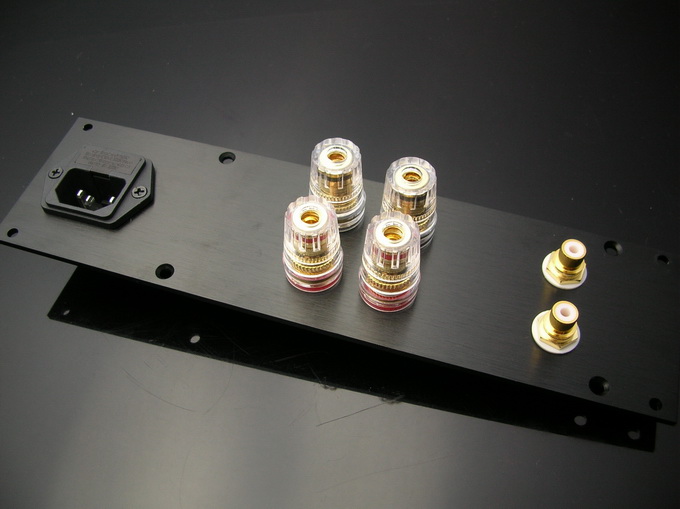

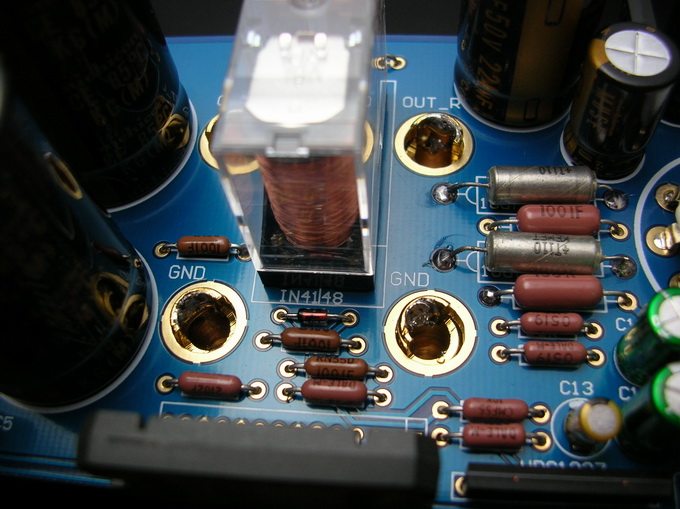

本处特别注意,一定要把喇叭输出座内部提前上锡,一定要用温度高的烙铁,因为本处为大面积铜件,烙铁上去后温度会降低,很难融化焊丝,所以要提前上锡

同时一定观看RCA的方向,一定要一一对应

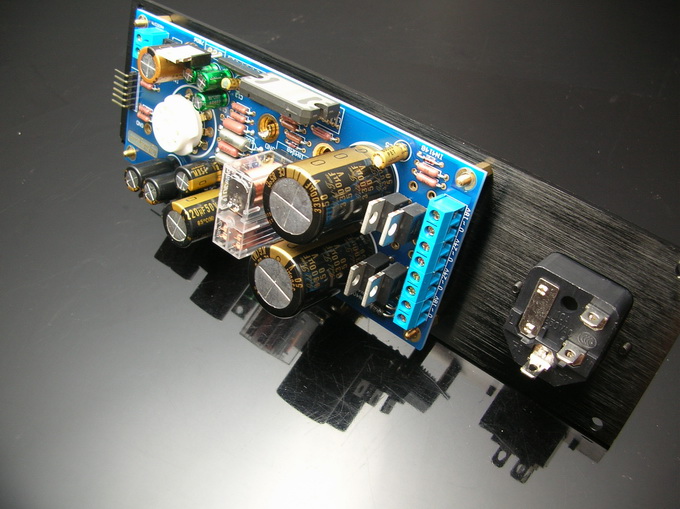

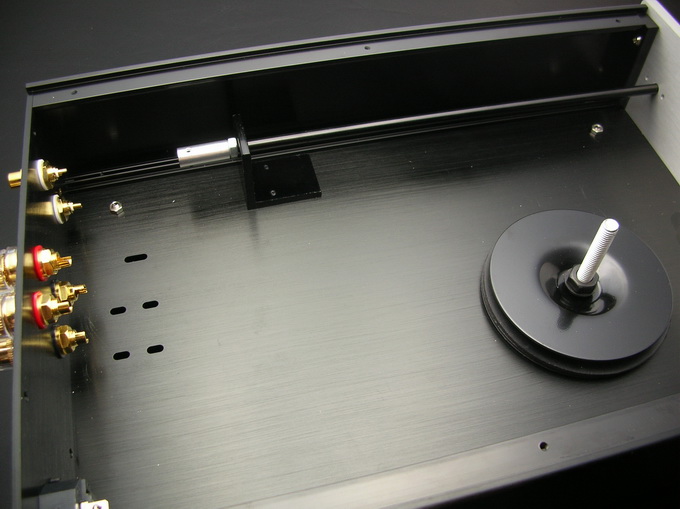

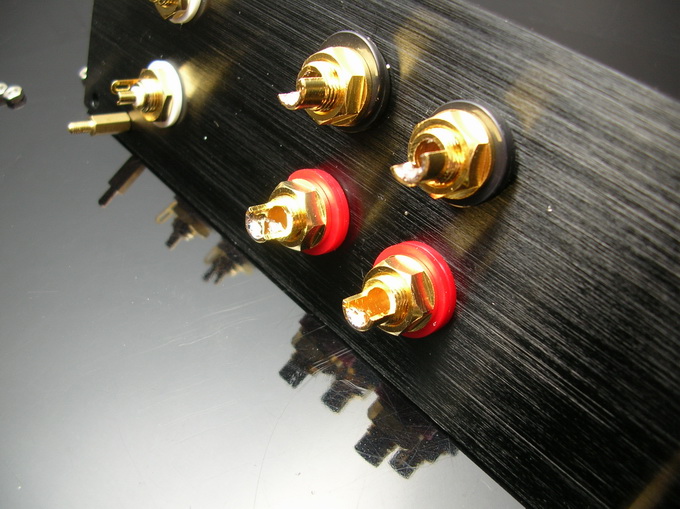

安装上去!








开始焊接!






一定要保证整个接口完全卡进去!

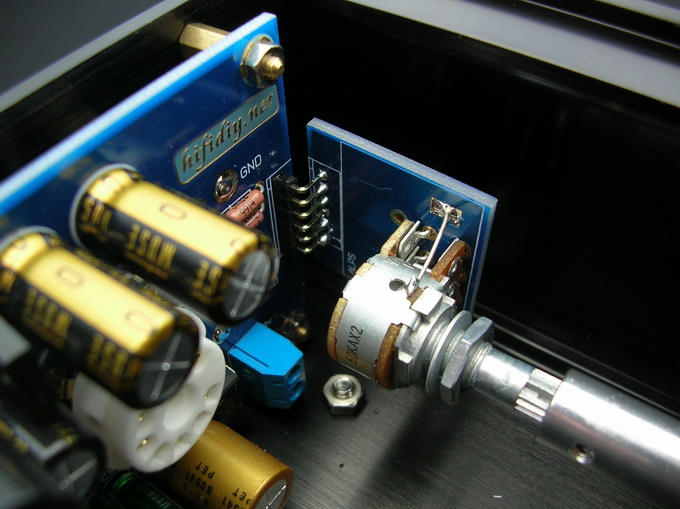

特别重要的位置啦,一定要仔细让连杆配合好后再焊接电位器PCB

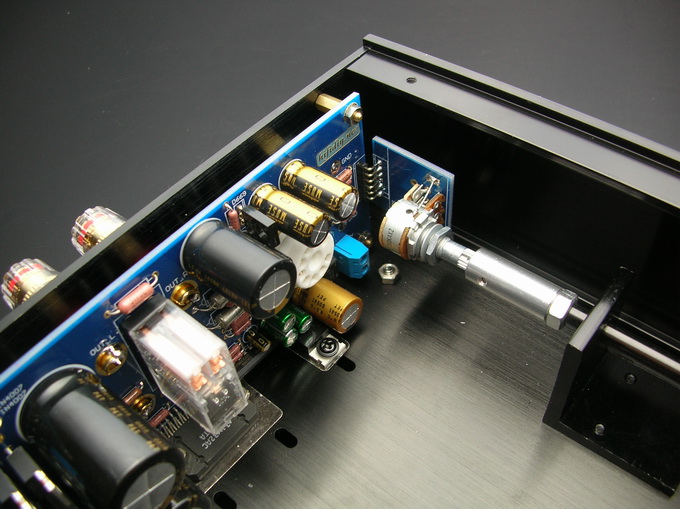

焊接完成后!

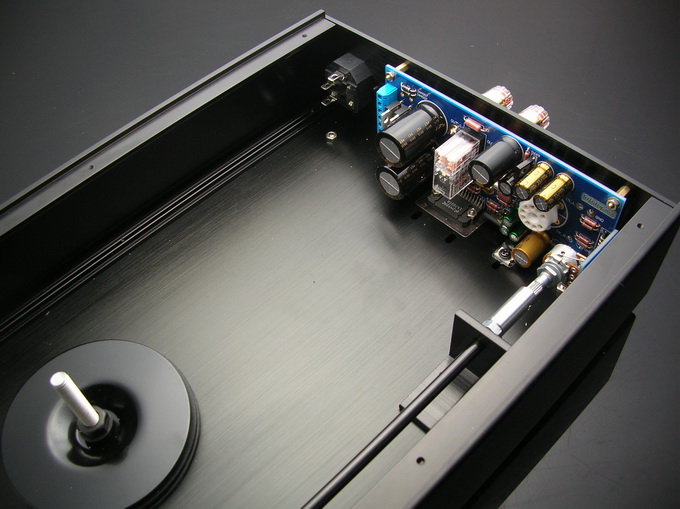

变压器安装!

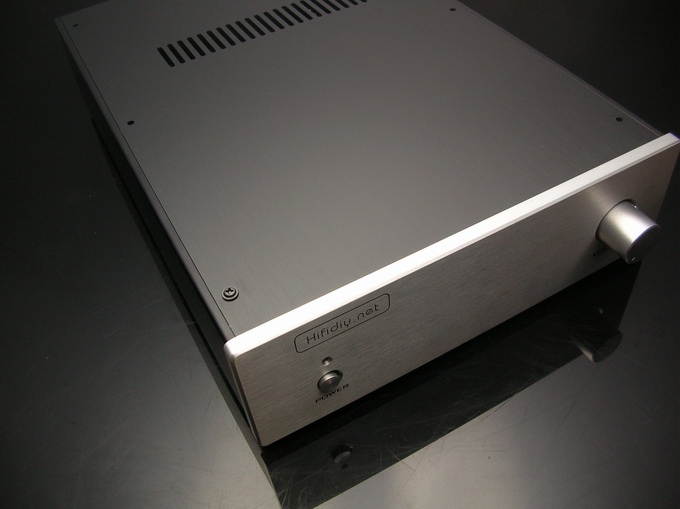

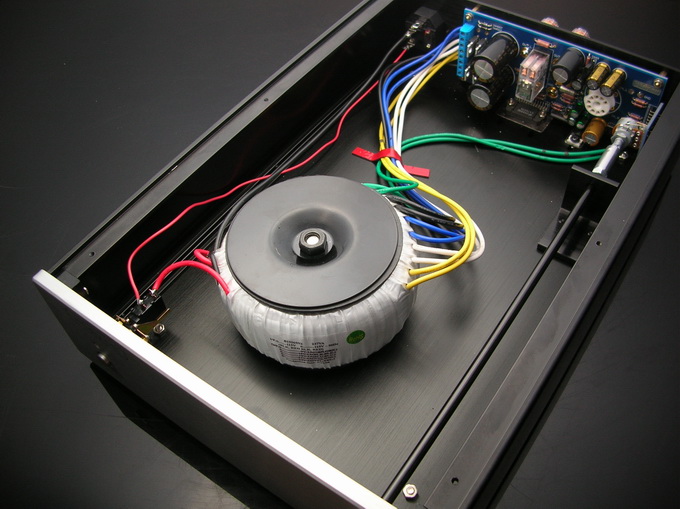

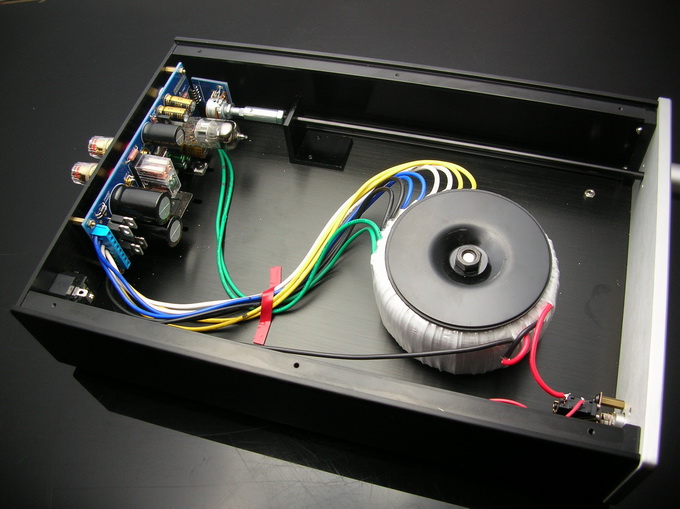

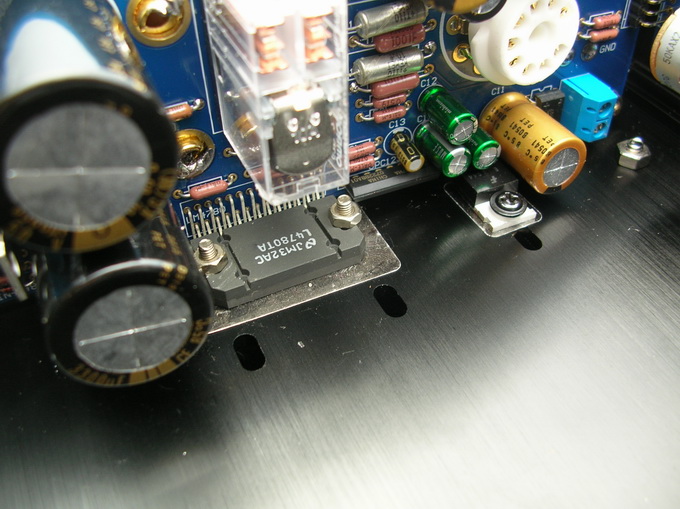

最终OK后的形状!
