我们感谢所有参加07年9月MINI USB项目团购会员对我们的信任,我们是以高标准和众多位置组织本项目所有元件,您收到的套件品质会完全达到和超过我们的团购说明!希望您在组装本套件能领悟HIFIDIY用心设计!也真诚期待您的建议和装机反馈,对于安装过程出现的问题请和KF邮箱联系,我们会协助您处理!

---

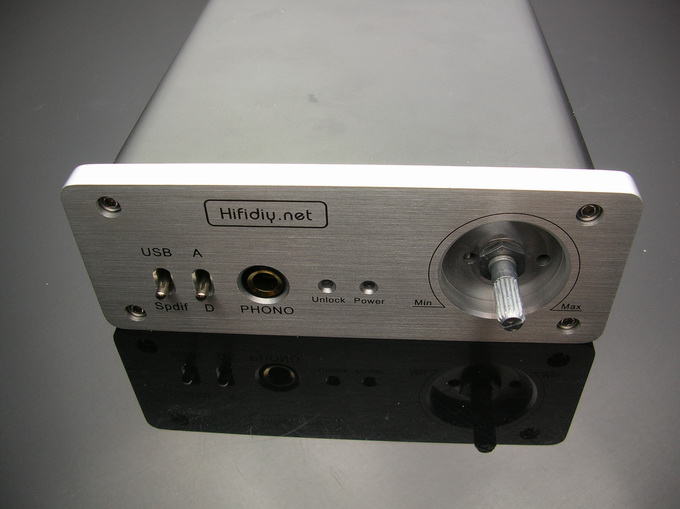

面板开关和指示灯说明:
1)正常情况指示灯两个全亮,unlock在使用同轴输入的时候,接收到同轴输入信号会熄灭,熄灭证明锁定了同轴信号
2)面板第一个开关为数字输入选择开关,开关在USB位置为选择USB输入方式,在spdif位置为同轴输入方式!
3)第二个开关为耳放输入选择方式,在A处为外部AUDIO输入,在D出为本机内部耳放方式

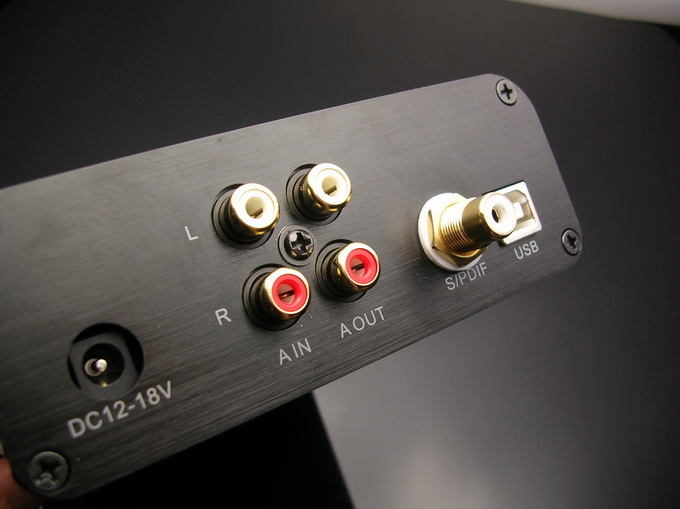

4)背部的SPDIF为同轴输入,接入同轴信号可以整机当DAC使用
5)背部的USB为USB输入,接入USB信号可以整机当USB DAC使用
6)A OUT接口为整个机器USB DAC和DAC音频输出
7)A IN接口为耳放外部线路音频输入接口

建议大家装完机器后最好连续煲机72个小时,老化后整机才能进入最终状态!

本部分为HIFIDIY MINI USB DAC整机装机说明!



建议您在安装的时候仔细观看!

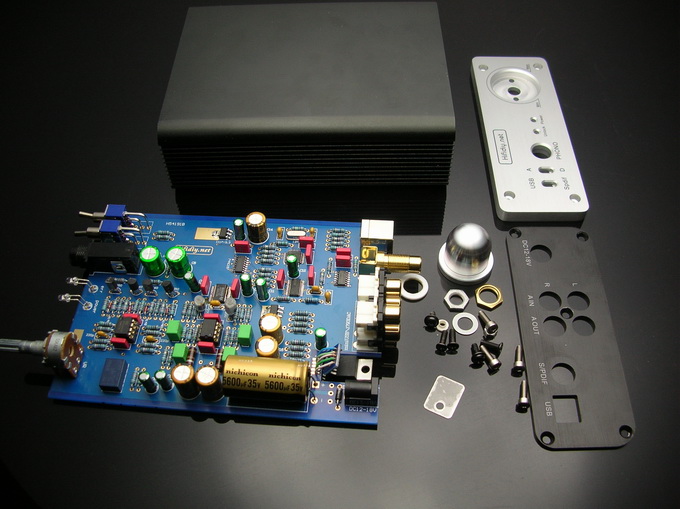

下面将是整机组装完成的所有部件:

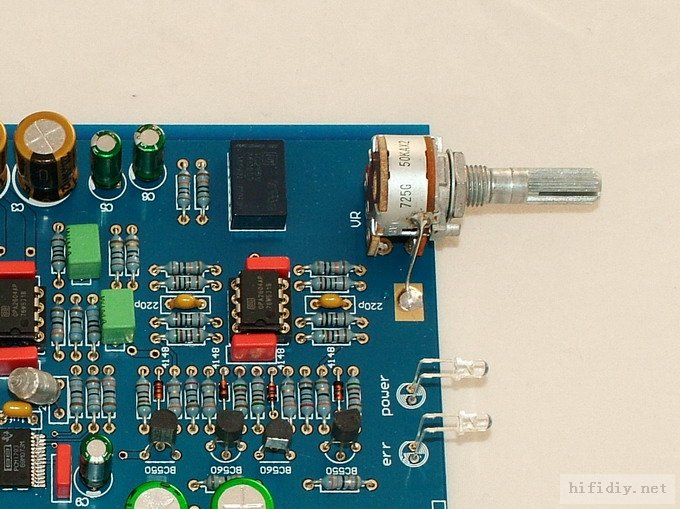

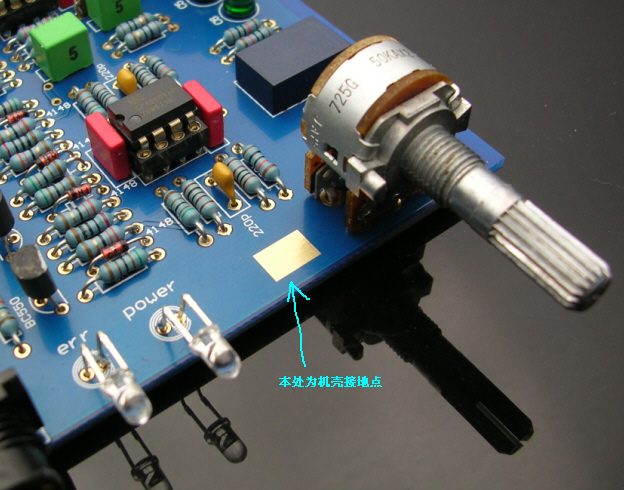

本MINI USB DAC是浮地设计,本处为接地点,请按照我们以下操作接地到机箱!

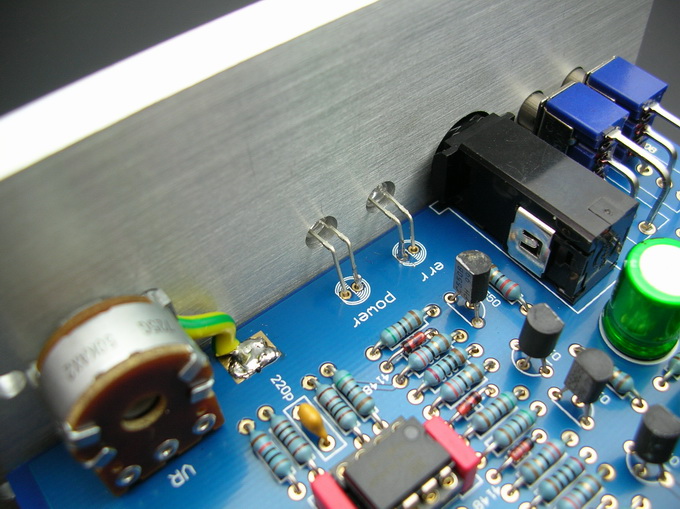

焊接一段导线





接触到电位器上

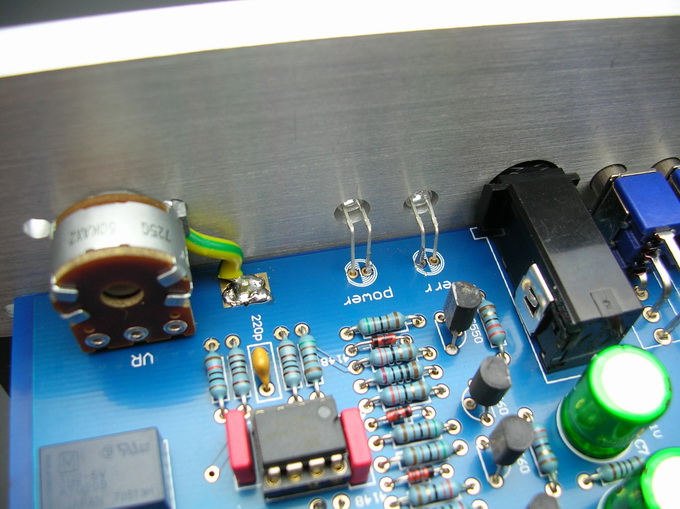

当然也可以这样:





我们首先来安装面板,请按照面板位置把PCB安装到面板上!





安装接地线后请把电位器锣丝锁紧





本处可以用手调整一下LED灯的位置

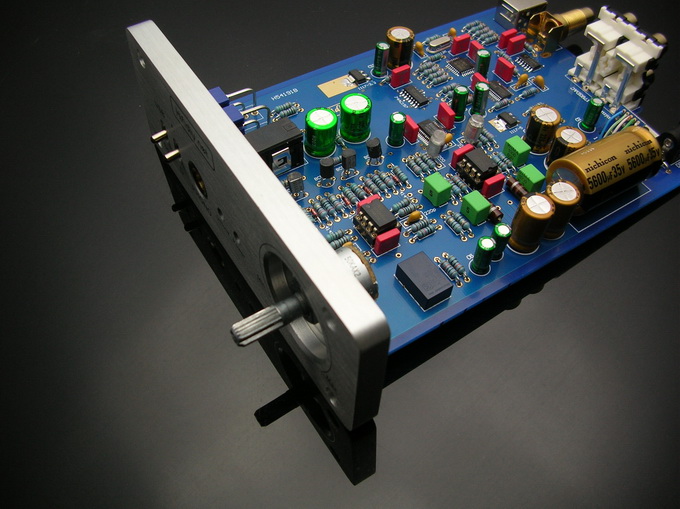

面板安装好后情况!

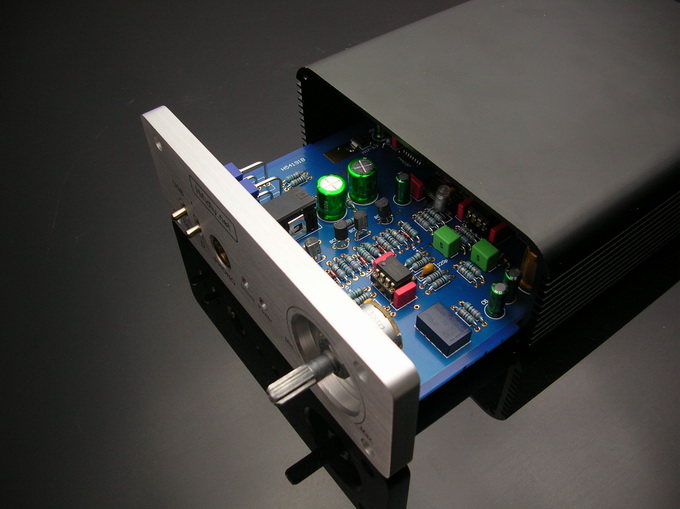

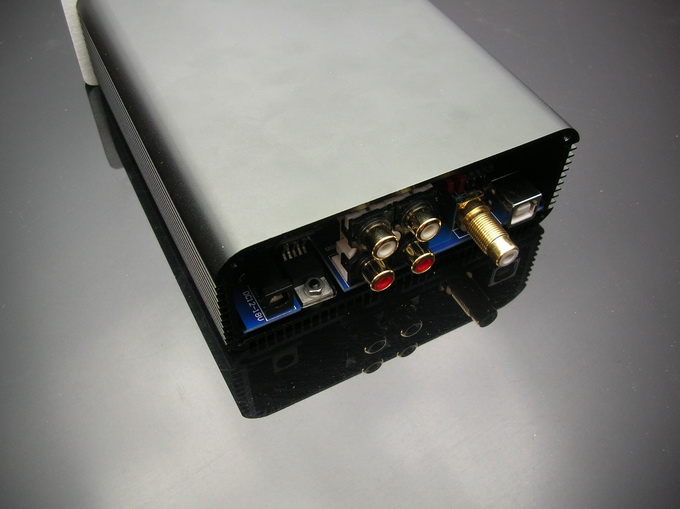

现在安装壳体,您会发现,非常容易就把壳推了进去!







锁紧面板锣丝

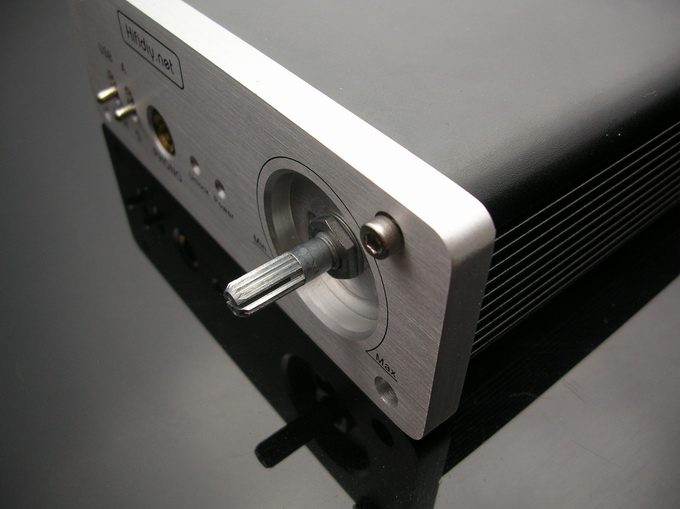

四颗内六脚全部安装完成!





安装旋钮

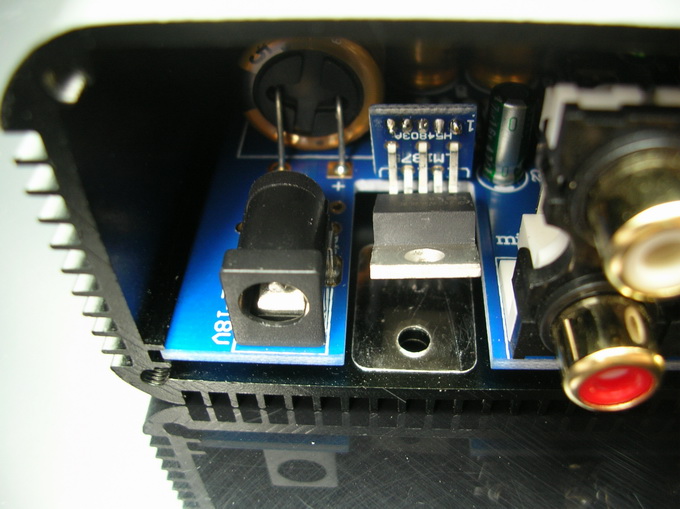

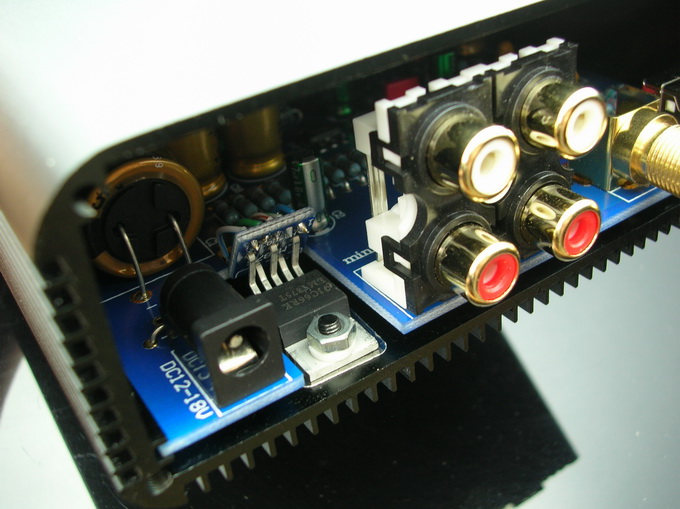

现在我们进行重要部分的安装,本处一定请安装绝缘垫片和绝缘垫,一定保证1875的金属部分一定不能和壳体连接!





请您一定仔细观看,安装后请一定测量!





安装好1875后的图片!





接着安装后板,此时整个机器安装完成!

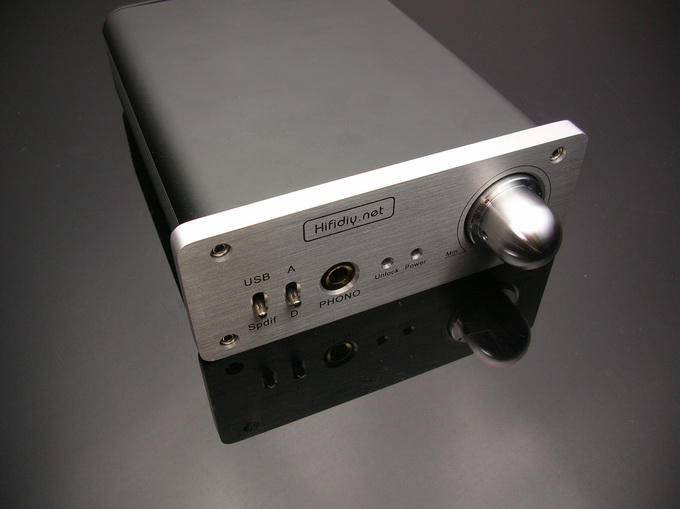

这个是属于您的最终MINI USB DAC,本设计一定会给您带来惊喜!
