本MINI USB DAC为HIFIDIY的一款强大多功能的整合型设计,借鉴HIFIDIY USBDAC和HA-2及以往DAC设计经验!本MINI USB DAC完全实现 DAC  ,USB DAC,耳放三项目独立功能!

在您制作和安装过程中您会体会到HIFIDIY的用心设计,这种理解和摸索性的过程一定能给您带来很大的惊喜!

本次的MINI USB DAC整个PCB全部标明了所有元件数值,您只需按照PCB一一对应安装元件就能一次成功,对于个别没有调节性元件我们会在套件附带说明书及详细图纸!

因为本DAC涉及数个贴片元件,所以请您一定特别注意:
1)一定不要使用焊锡膏

2)建议您使用优质焊锡丝(并不一定要使用含银的),一定不要使用那种杂质教多的劣质焊丝
3)本套件内有数个贴片元件,基本是SSOP级别,所以请您在焊接的时候一定特别特别注意,一定注意IC方向(建议参考我们装机图片),焊接的时候尽量小心!一旦您焊接出了问题可能会导致整个DAC报废!

---



重要安装提示:



小独石电容     221=220P     220=22P,一定不要搞错!
电阻: 有一个标*号的电阻请安装 100欧
C1=25v3300UF
C2=C5=C6=C9=C10=C11=C12=C13=16V 47UF

C3=C4=C14=50V220UF

C15=C16=16V1000UF

C7=C8=BP16V100UF
OP1请安装OPA2134
OP2请安装OPA2604

D1=IN4007

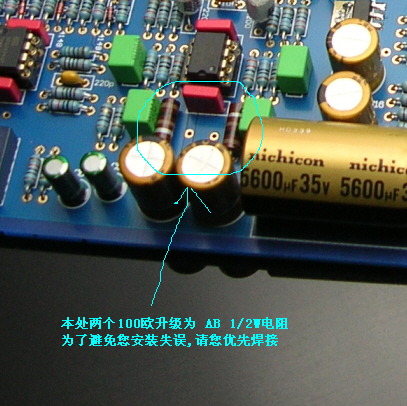

1)套件本处升级为AB 碳膜电阻



2)特别提示,本次MINI USB的电阻种类比较多,1.8K.680欧等规格很容易搞混,建议您用色环辨认的时候最好采用万用表测量再安装!

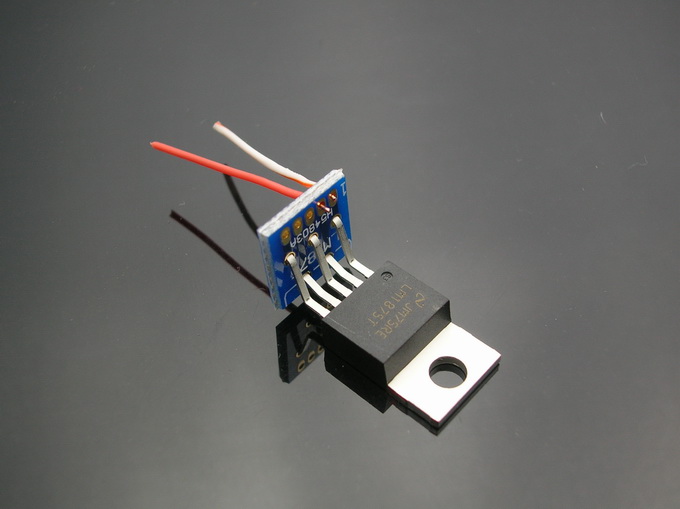

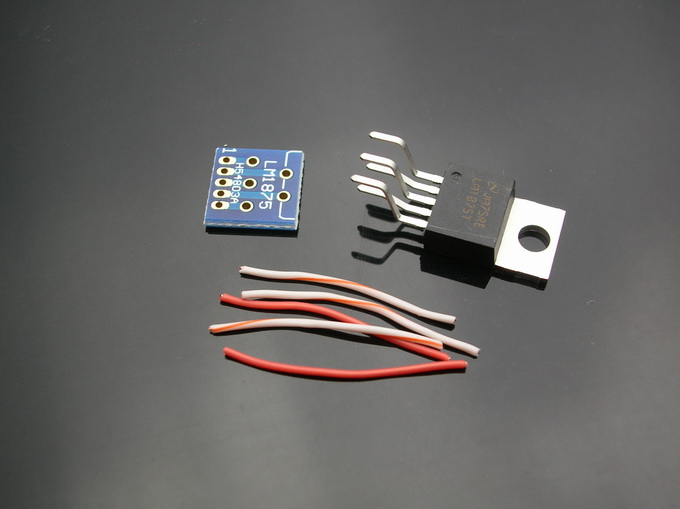

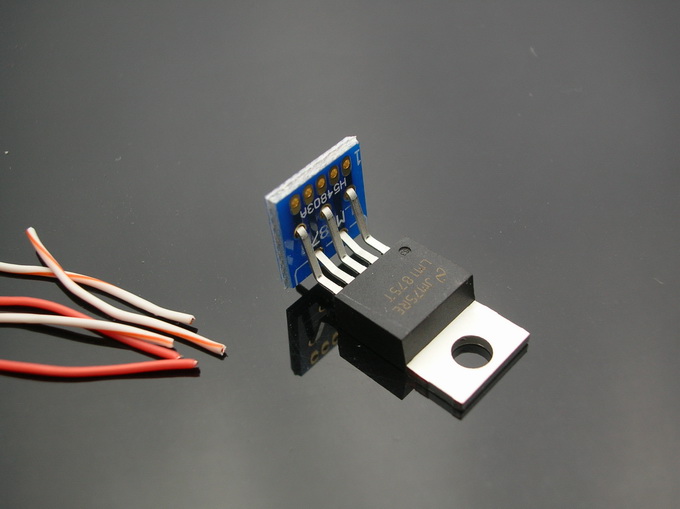

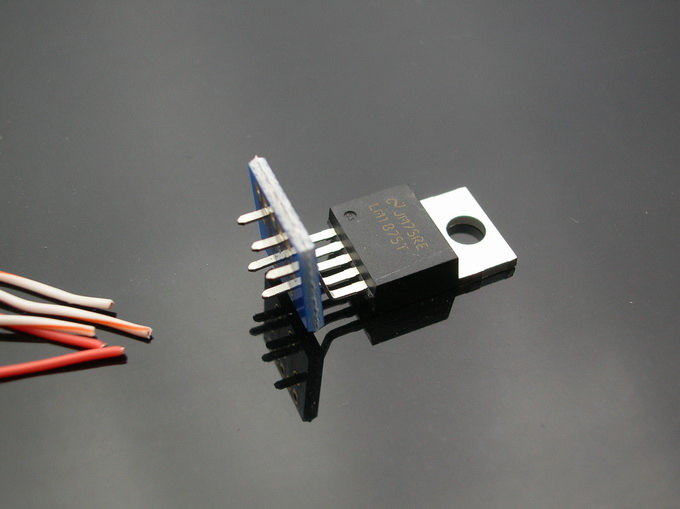

3)LM1875单转双电源必须使用本种安装方式,并且请一定仔细安装,本处如果不注意会导致整个机器出问题:

















4)贴片焊接参考教程:

http://bbs.hifidiy.net/viewthread.php?tid=40392&extra=page%3D1

http://bbs.hifidiy.net/viewthread.php?tid=28243&extra=page%3D1

---

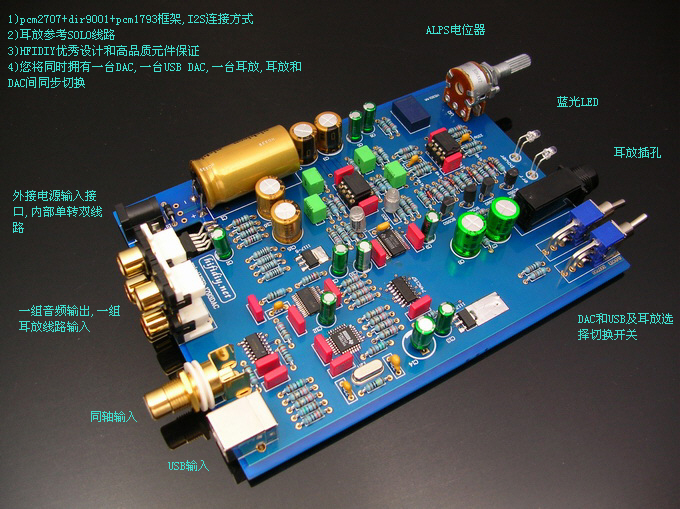

主体框架:

言归正传:

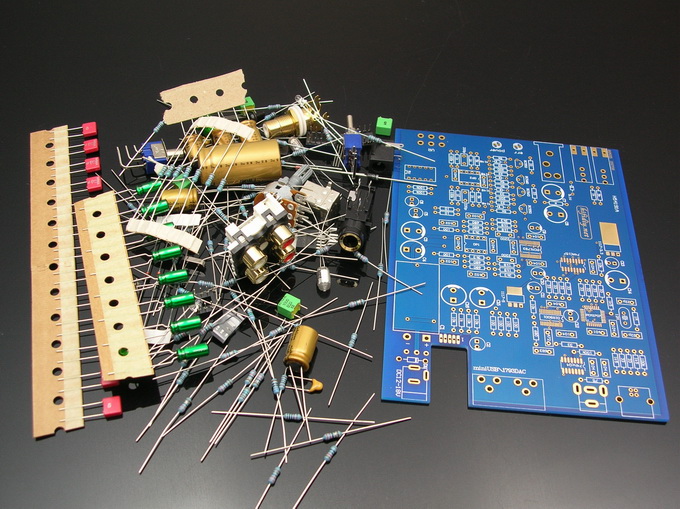

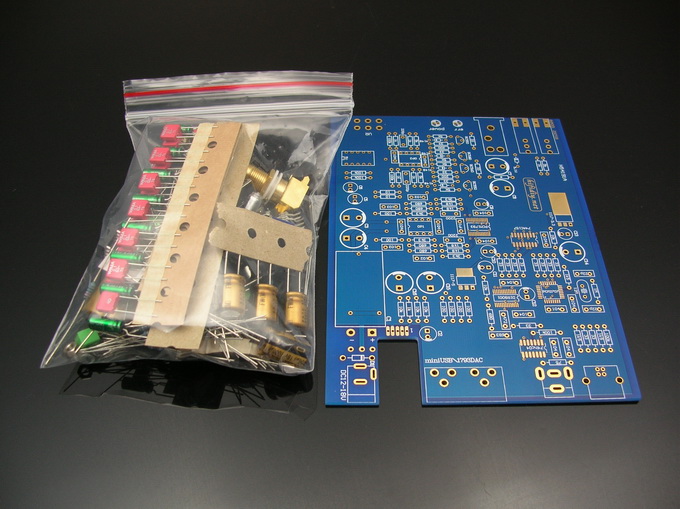

您收到的时候将是以下套件

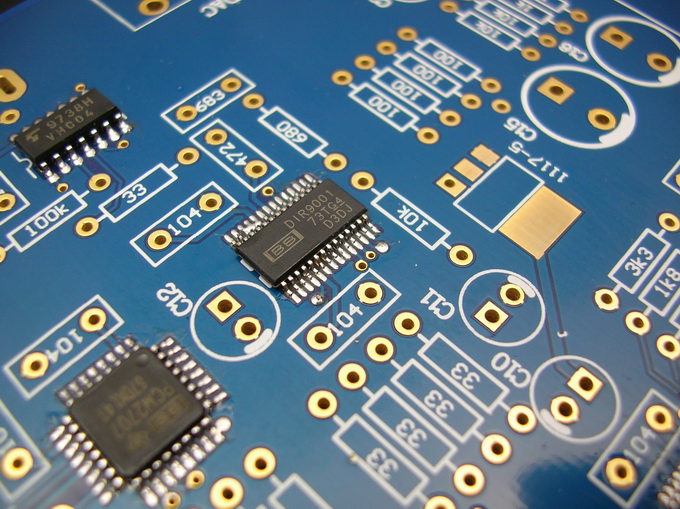

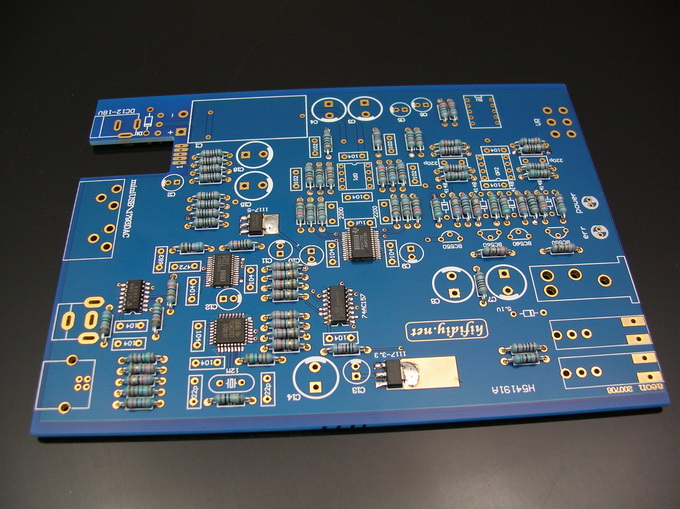

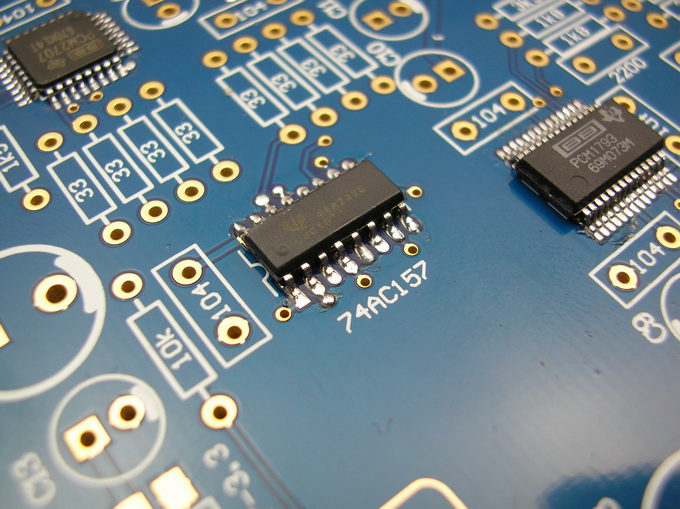

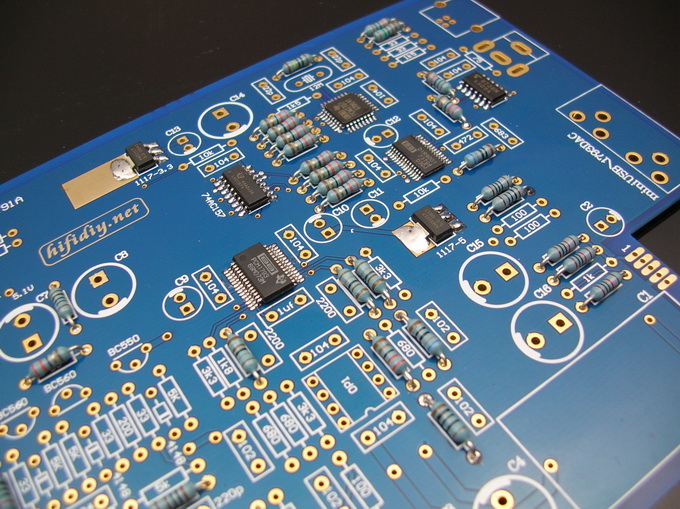

焊接贴片的时候请一定特别注意,焊接完成后请仔细检查时候有短路

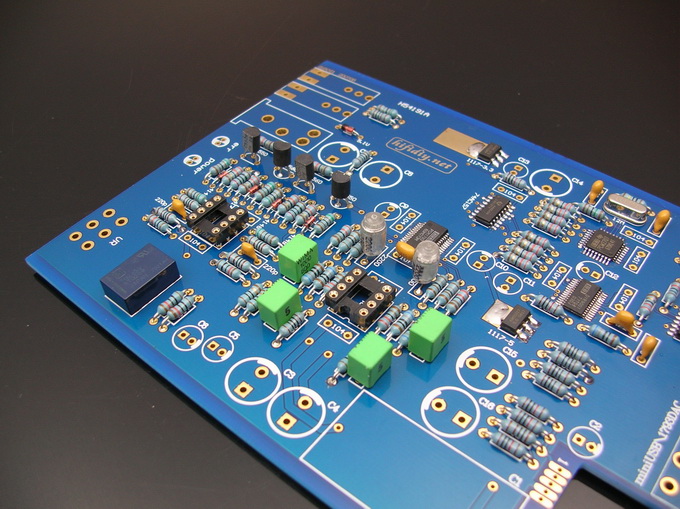

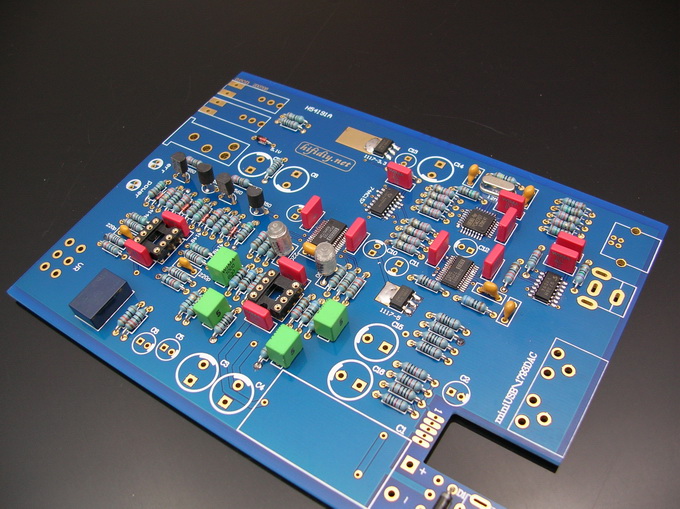

元件依次焊接,从小到大,焊接电阻的时候最好用万用表测量一下再焊接!







在插元件到PCB上的时候一定仔细检查,因为本PCB是双面板,出现错误是很恐怖的!







请注意继电器的方向

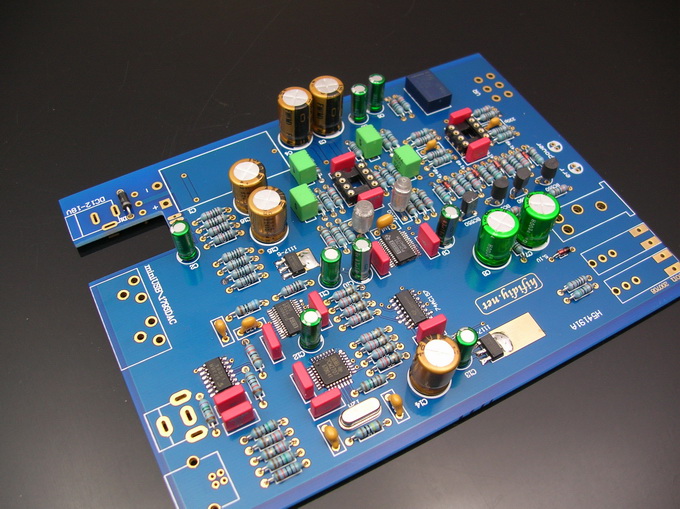

焊接完成

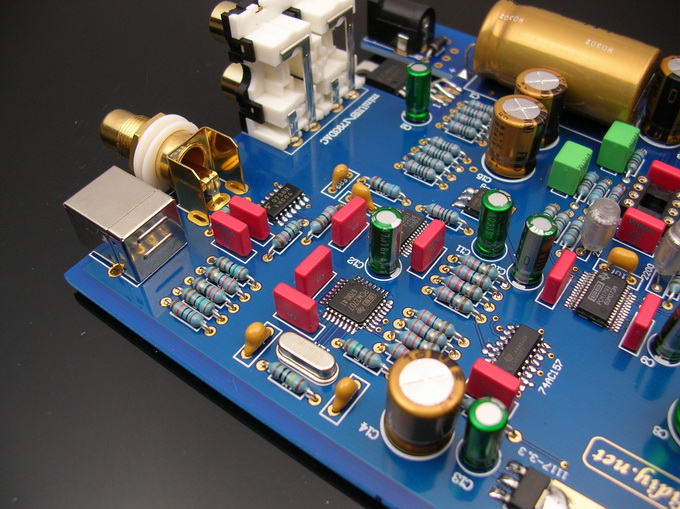

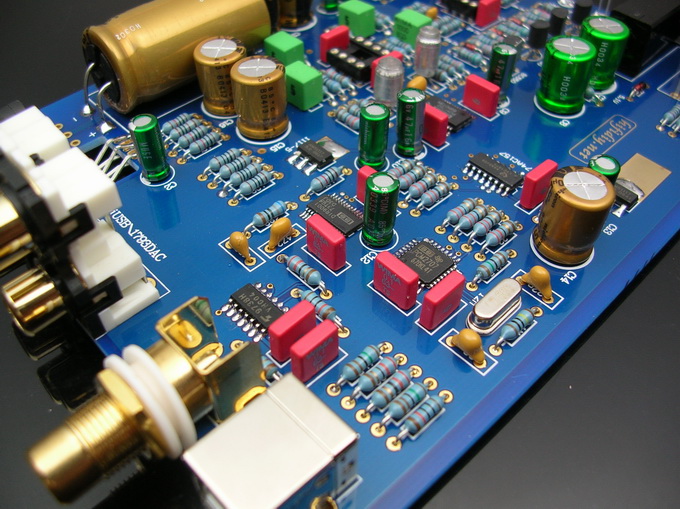

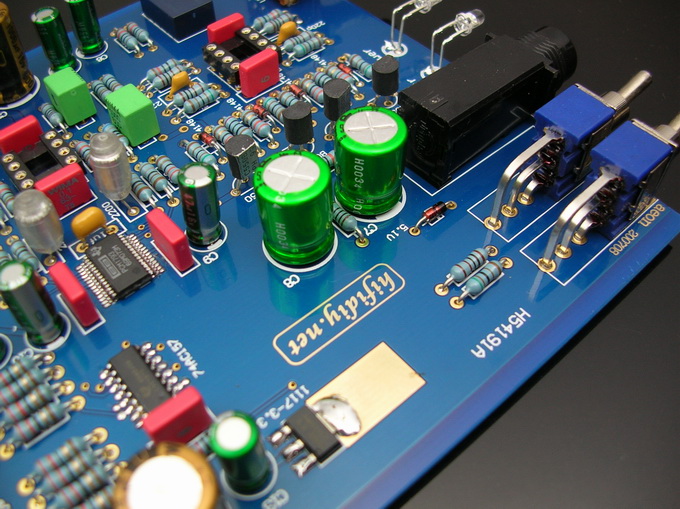

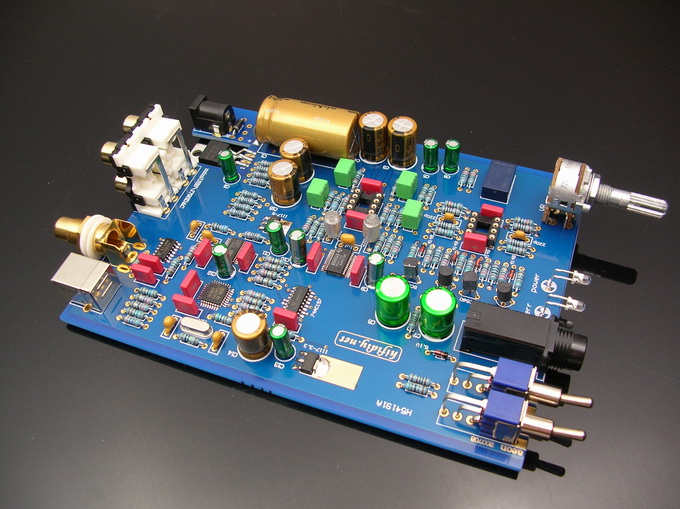

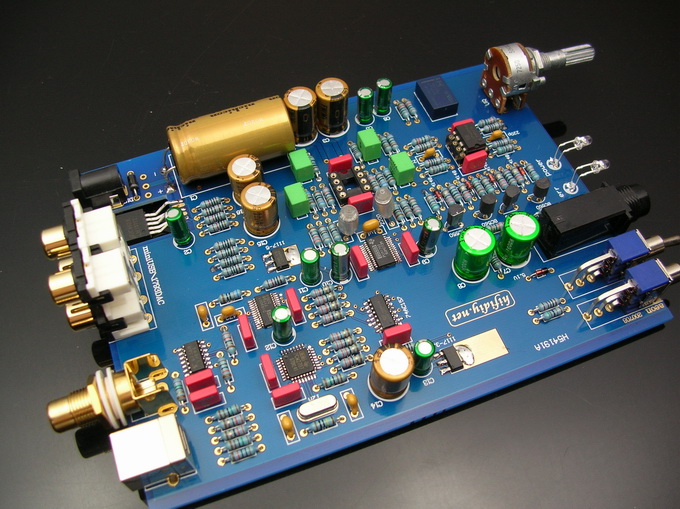

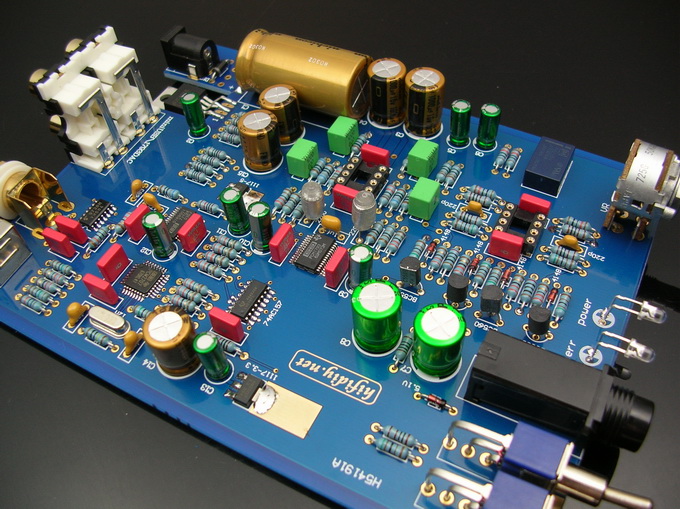

以下为我们测试正常的版本的细节照片,请您参考!
