HIFIDIY根据NIAM NAP140功放线路设计的一款入门级分离元件功放!

本功放套件也是HIFIDIY独立推出的第一款分离元件功放!本功功放虽然简单,但主体线路参考NAP140,实际测试效果性价比很高!



本功放组装难度和调整难度一般!成功率比较高,因为本功放线路简单,HIFIDIY以高品质元件保证整个功放的可靠性,本功放对晶体管配对要求不高!实际测试采用我们提供的标准套件组装的功放中点在20MV左右!



电路图:点击下载



NAP140相关介绍链接:



http://bbs.hifidiy.net/viewthread.php?tid=48492&highlight=%2Baeon







---



安装说明:

HIFIDIY提供的PCB上基本都标明了元件的数值,大家完全按照PCB上的标注一一对应安装元件就OK,没有标注的元件我们将特别说明!
套件附带图纸









特别注意事项:

1)大家在安装的时候一定注意电阻的阻值,电阻一定不要安错,然后一定注意电容的方向.

2)在通电测试的时候一定要把大功率管安装到散热器上,同时也要使用套件配套的云母片,保证功率管和散热器绝缘

3)通电的时候瞬间开启动和关闭电源开关,观察PCB是否异样,确定无误再通电测试!

4)本套件推荐使用正负24V-32交流供电,可以直接使用4780的功放电源



调整的时候请参考一下图片!

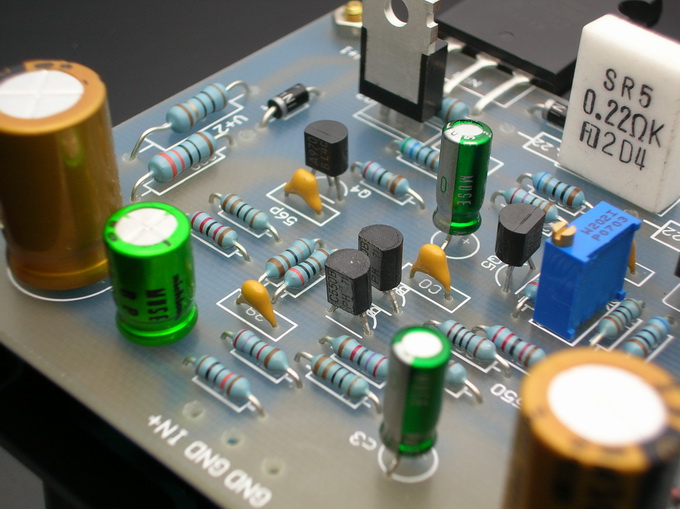

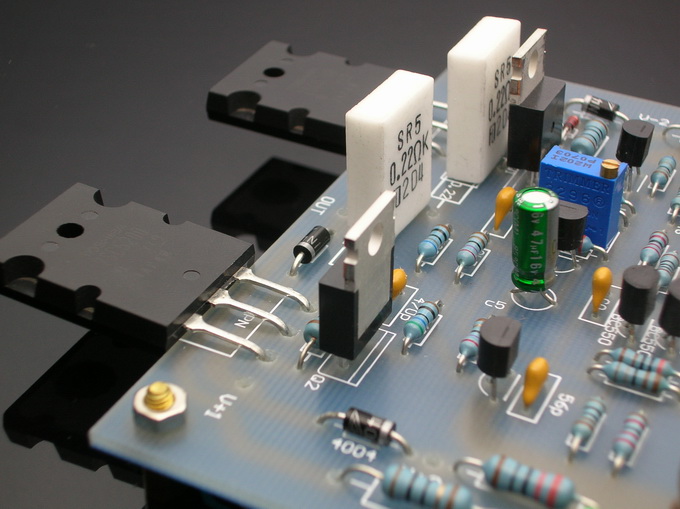

套件安装细节照片:
