HIFIDIY转盘组装装机说明:

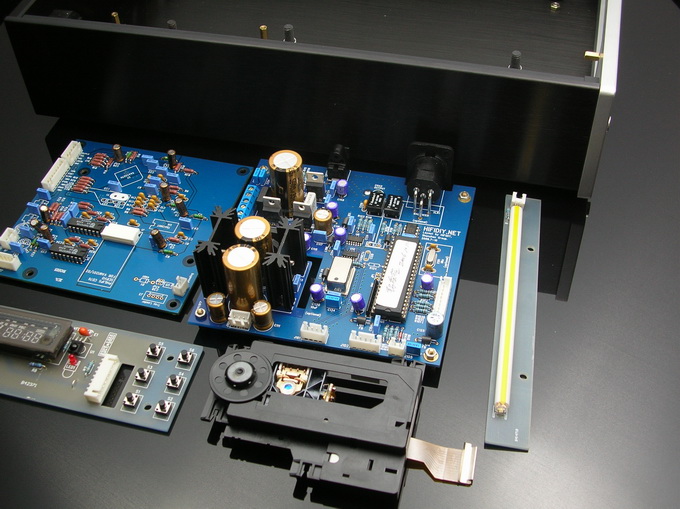

以下为转盘的关键部件,相关部件的分散装机说明请从以下连接地址进入
本次的转盘机箱为拼装式机箱,关于机箱组装注意之处我们会在(转盘装机必看要点说明)中公布!

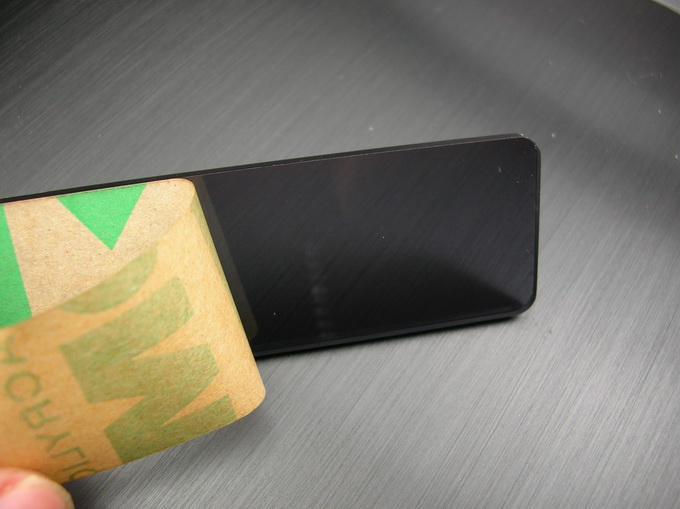

首先安装前面板,撕掉亚克厉的表面物体!
放入面板的槽中!

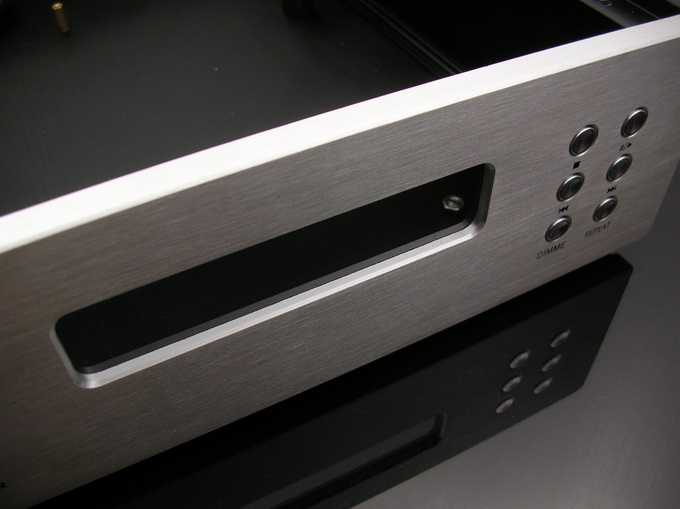

从前面看的效果!

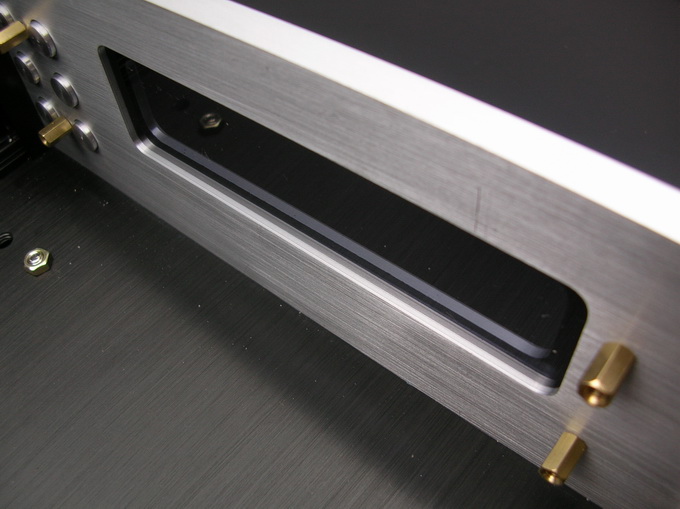

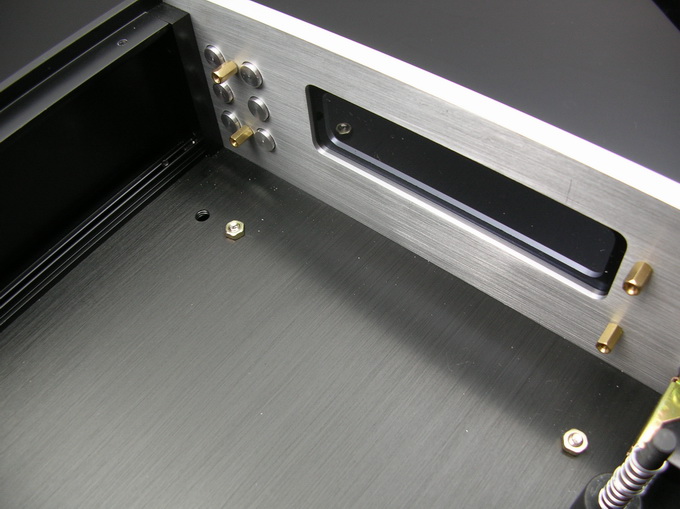

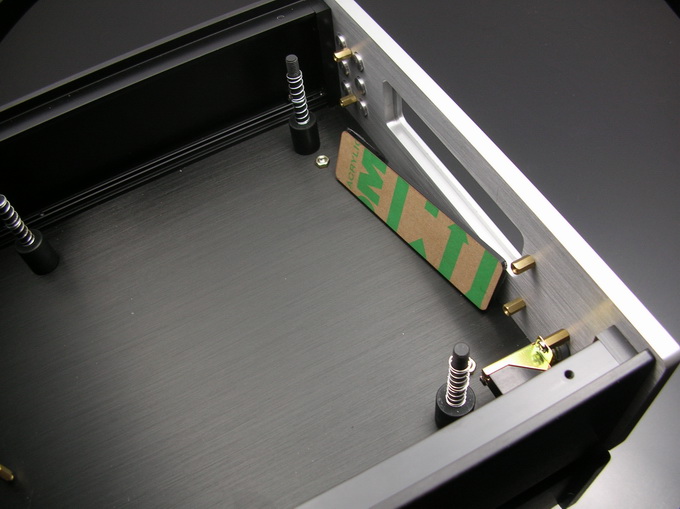

按键和固定柱全部上好!

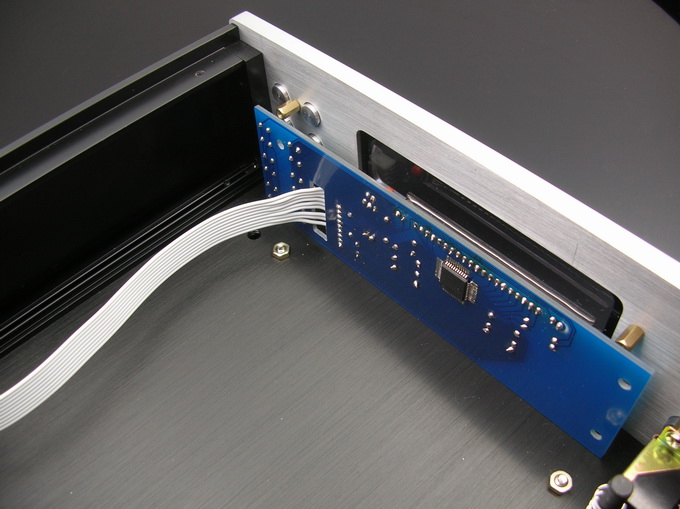

把显示板接好线后拿过来!
对准位置后锁住裸丝!

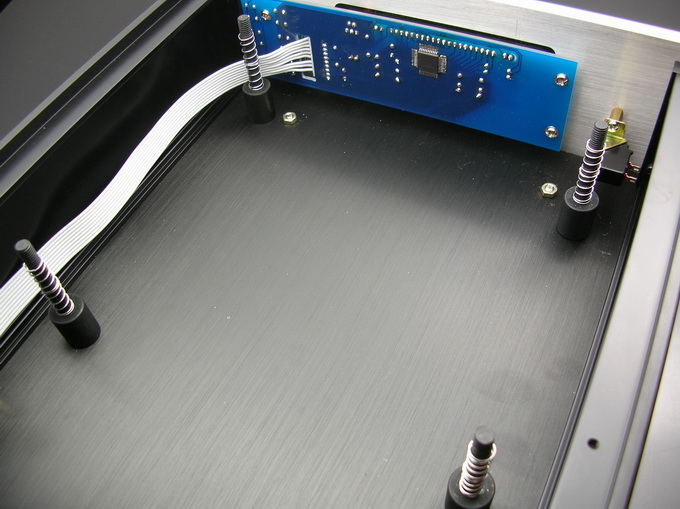

安装好显示板后的情况

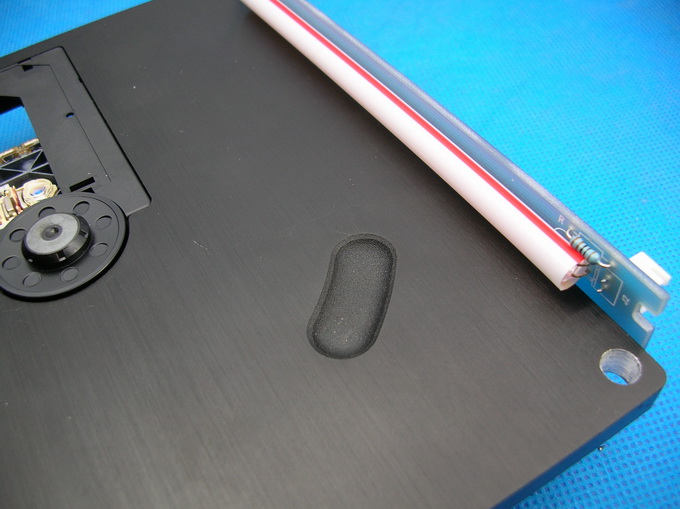

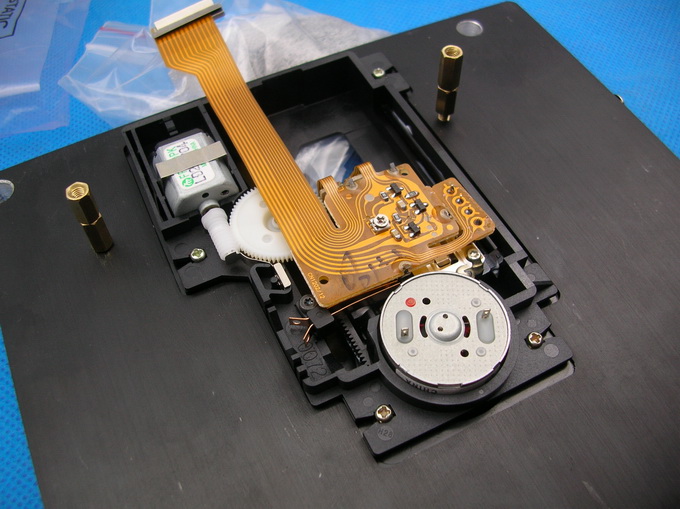

托板和机芯

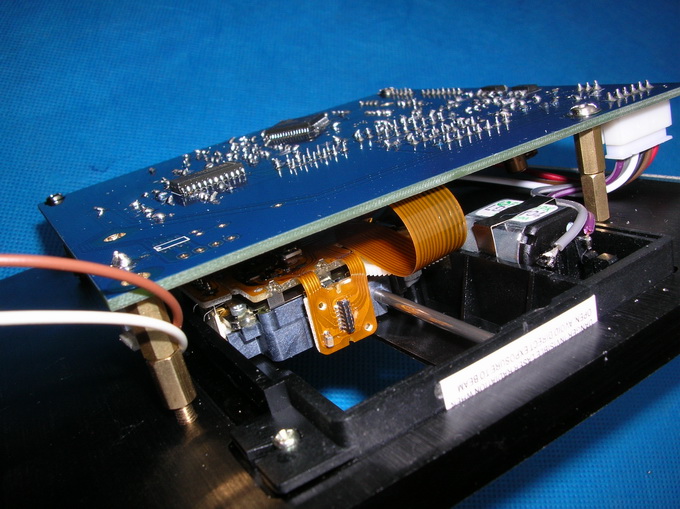

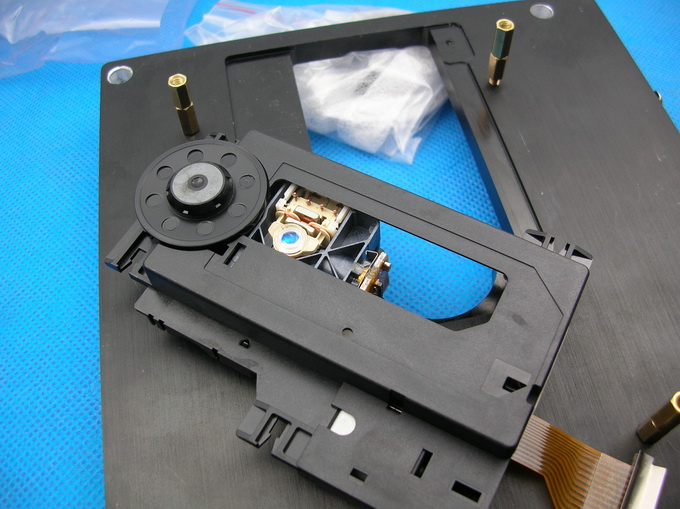

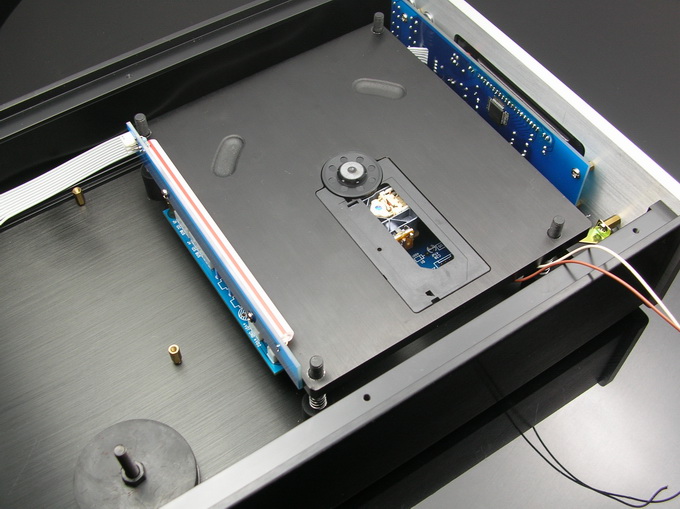

使用配置的裸丝固定好机芯
我们的结构保证了机芯面和托板面的水平

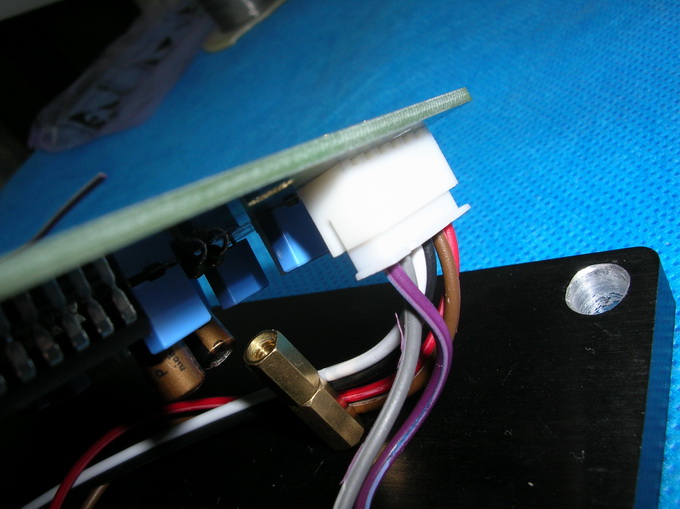

这个地方是重点:请仔细观看接口的形状和线的颜色及对应的位置!

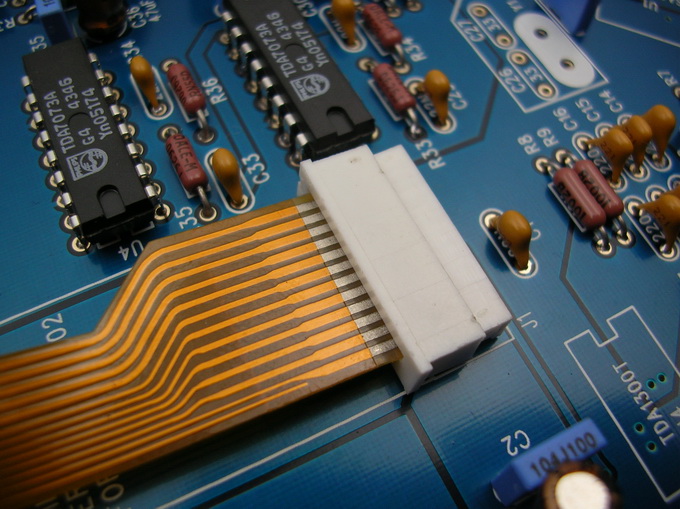

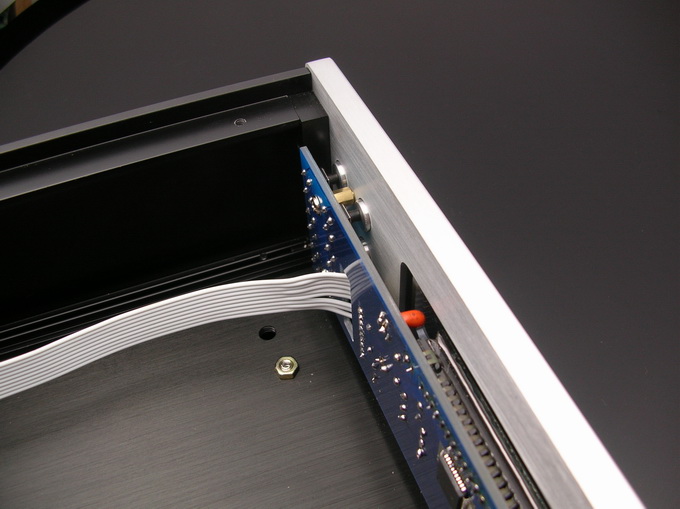

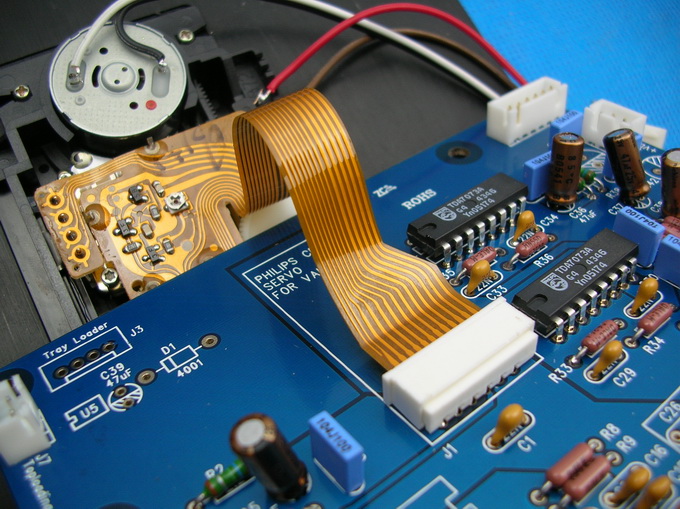

把控制板拿过来,上光头排线:在此特别提醒,一定小心,如果光头排线被拉断是很恐怖的

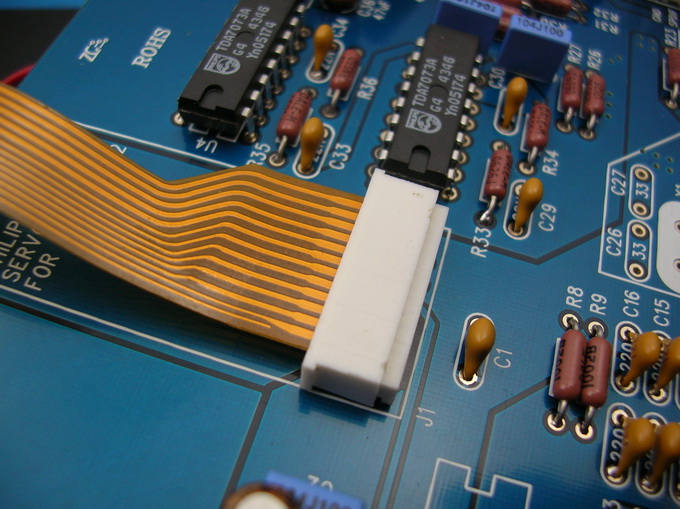

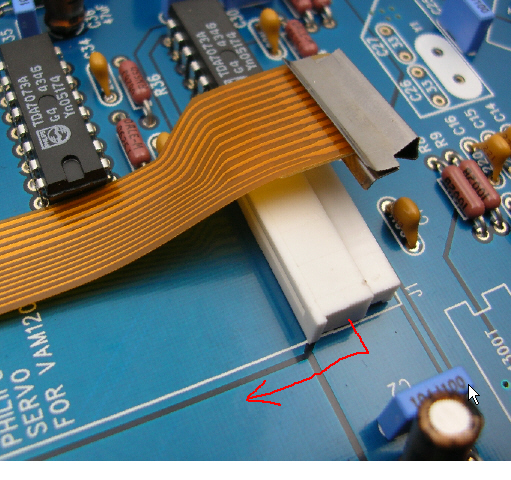

插入
推入底部后锁紧
上好后的情况

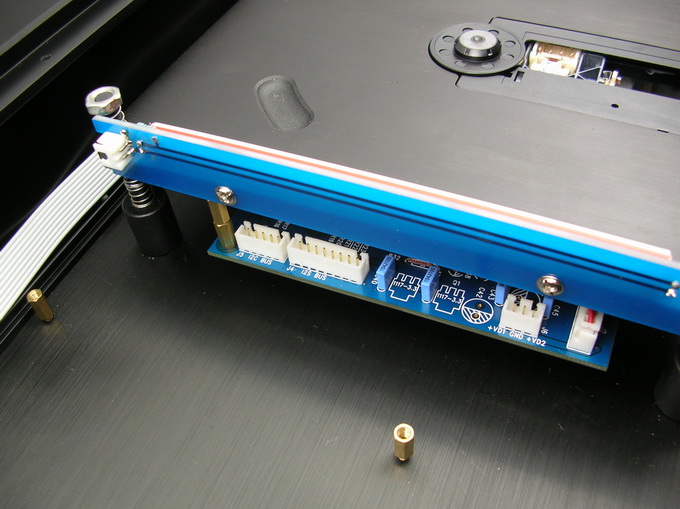

推盖上开关的电路控制位置

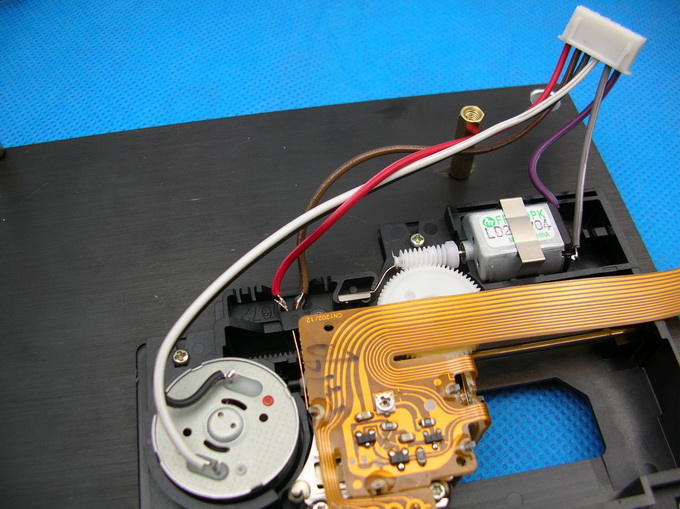

光头电机的线接此位置

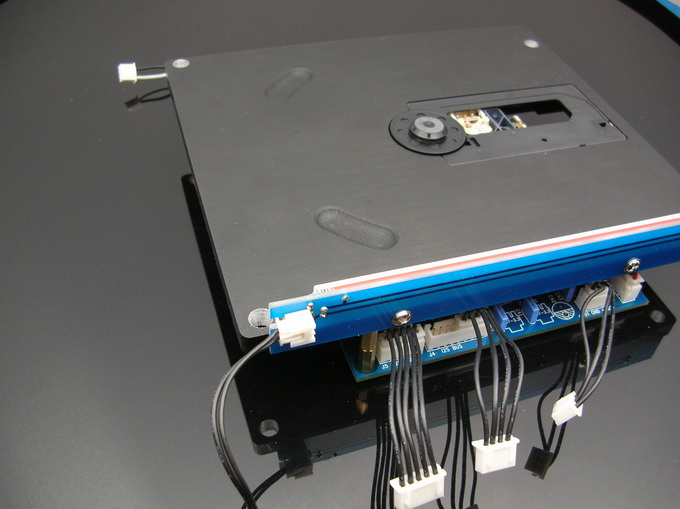

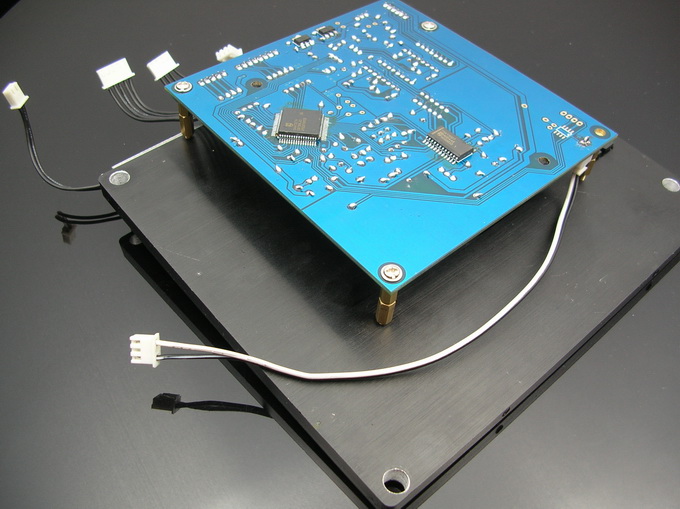

整个控制板固定在托板上了
把挡板上到侧面

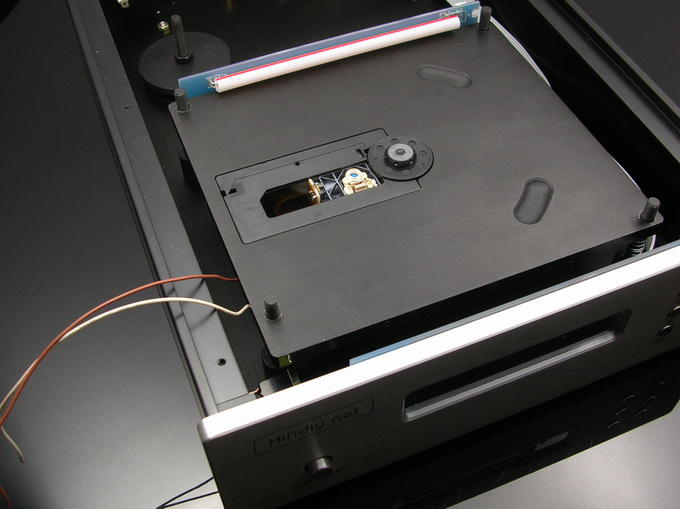

整个托板上好后的情况

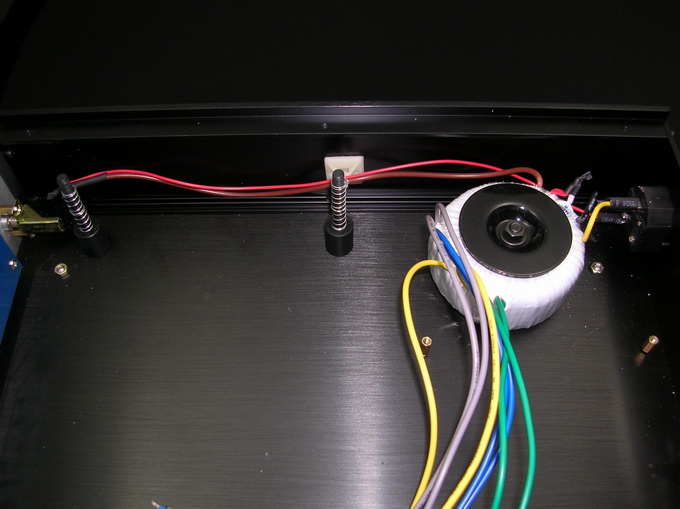

然后在机壳上固定变压器
如果是220V用户地区本处的输入线必须短路(输入的红白线)

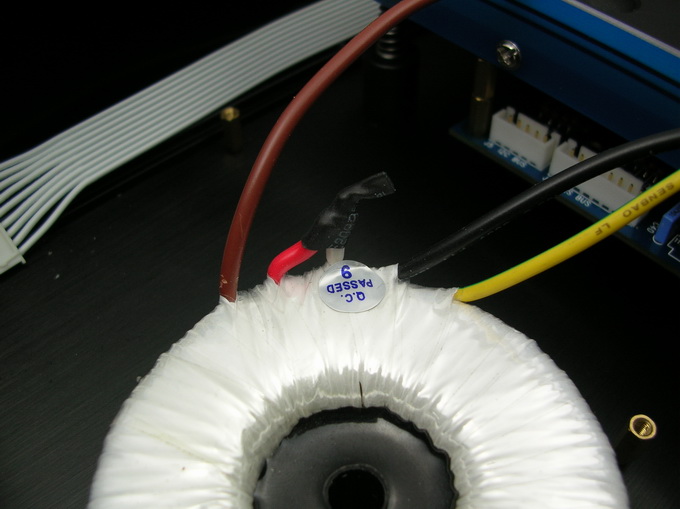

变压器接好后的情况

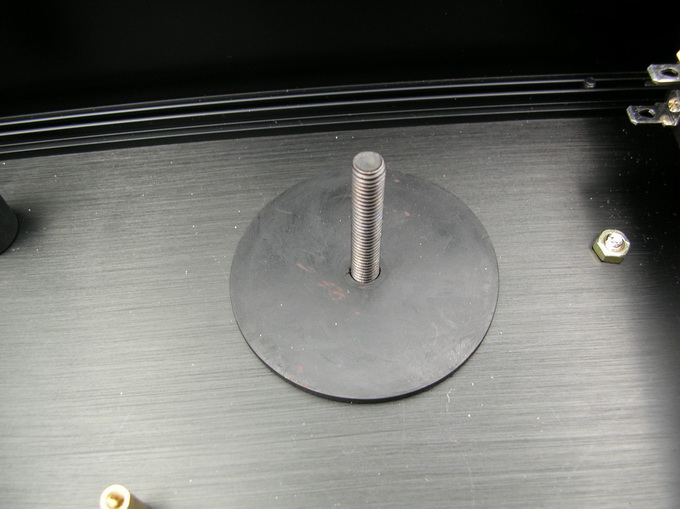

安装托板!

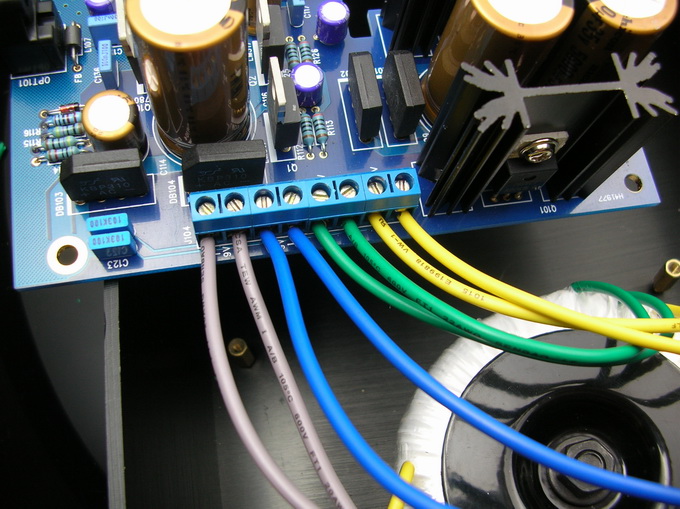

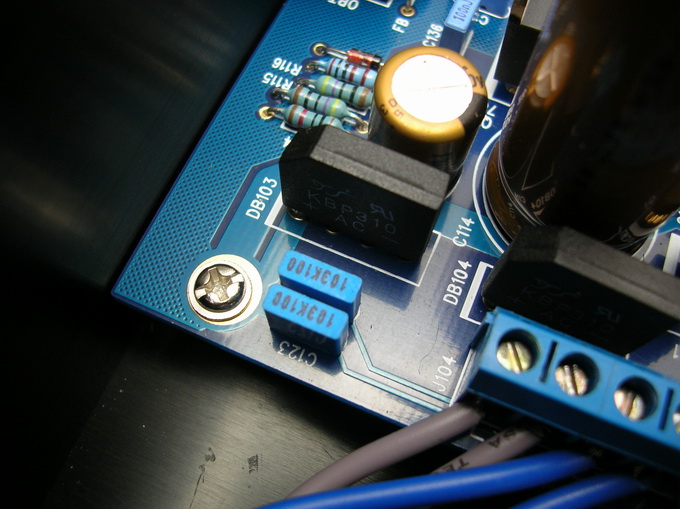

把电源输出板接好变压器的线后再固定!
固定电源输出PCB到机箱后部

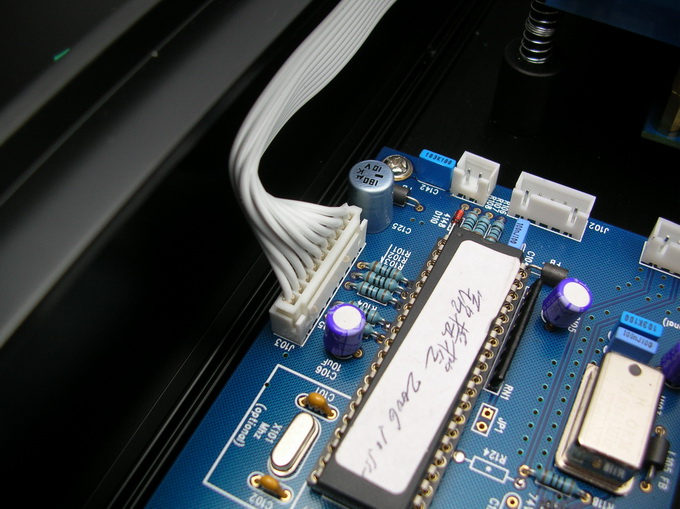

插入VFD显示屏的线

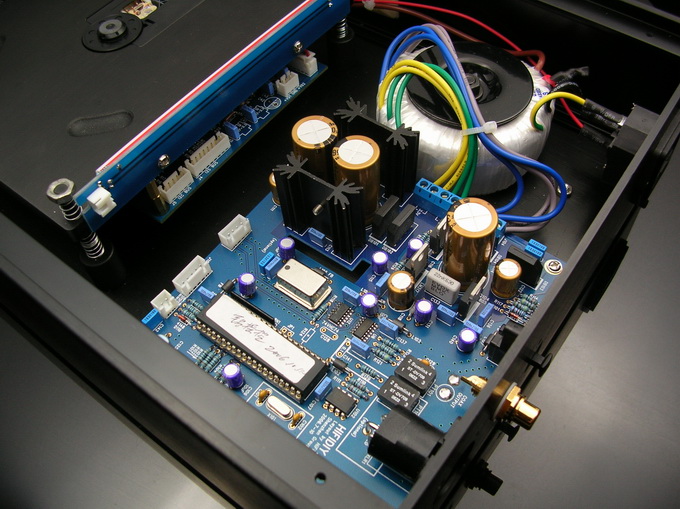

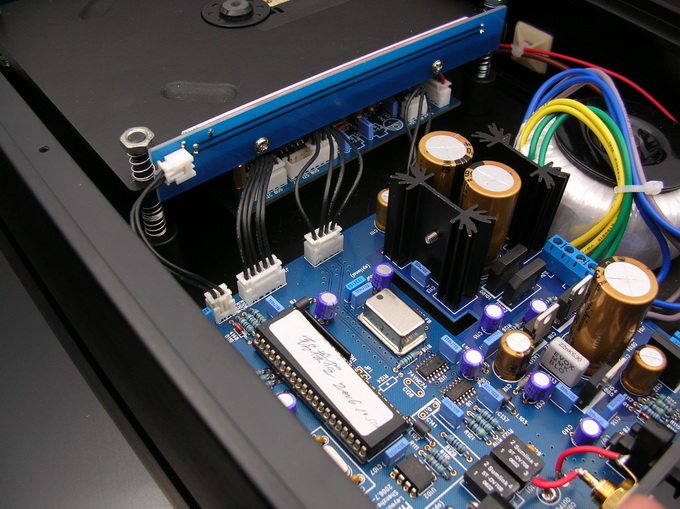

相关的连线
接好转盘内部线后就可以进行上电测试,上电测试的前提是首先电源板不要和任何部分相连,测试各处电压一切正常后再关电源,因为控制板我们已经组装和测试好!本环节您只要细心一般会一次成功!

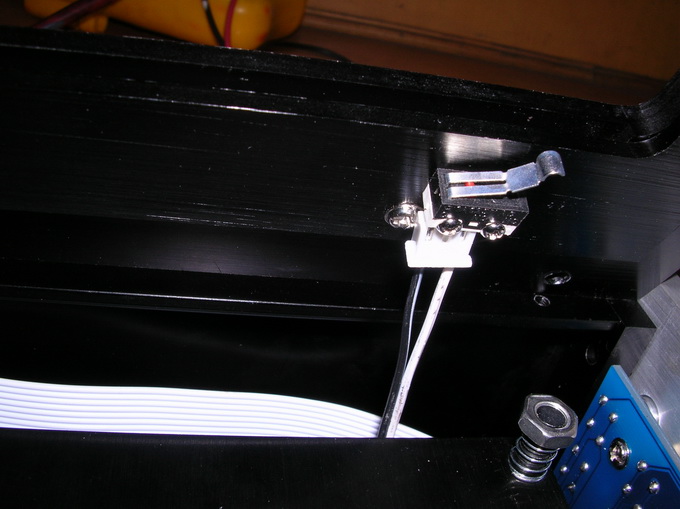

特别提醒,要进行不上顶盖的测试的时候顶盖位置判断开关必须闭合!

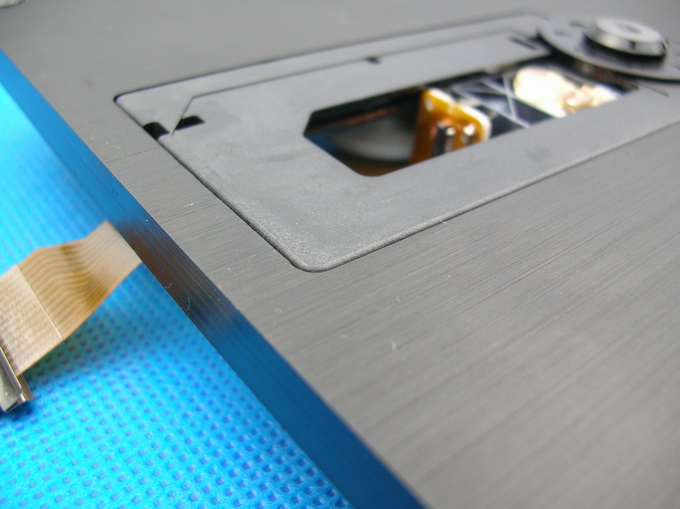

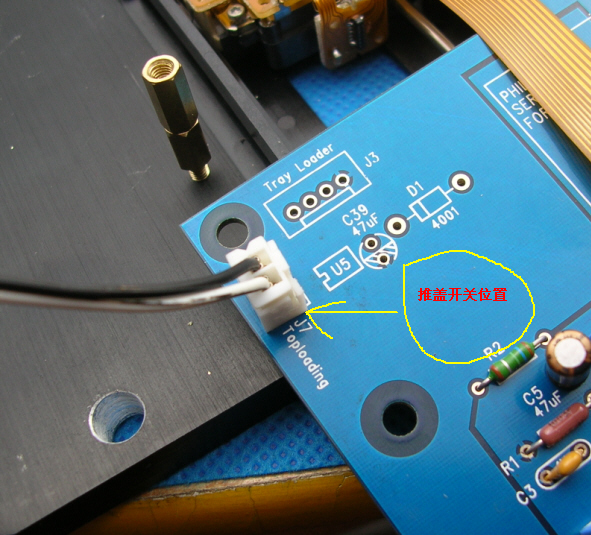

上点检查整个机器一切正常后就开始上顶盖,以下位置为推盖开关位置----在转盘推盖的右边位置!

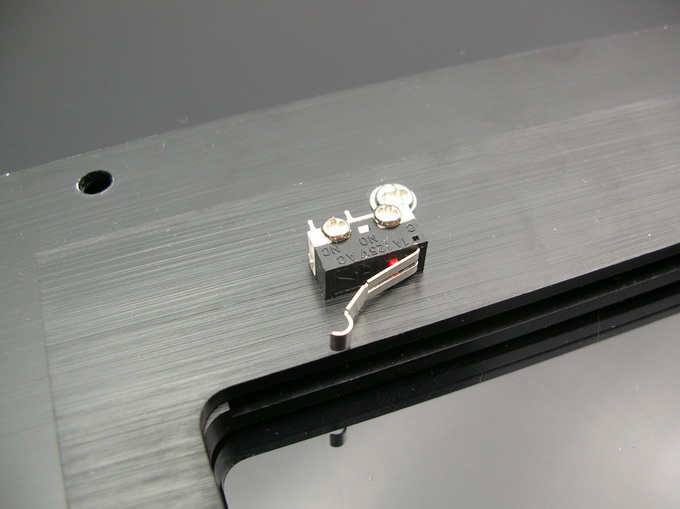

把判断开关的连线插入开关(用万用表测量在开关闭合的时候短路的2脚)

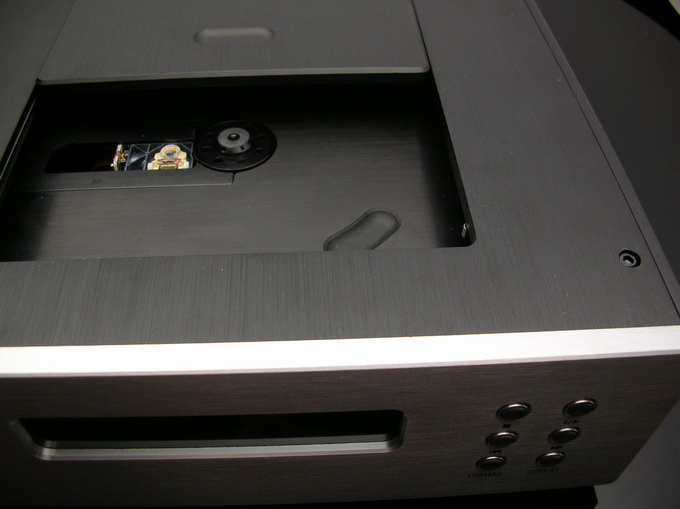

上好顶盖

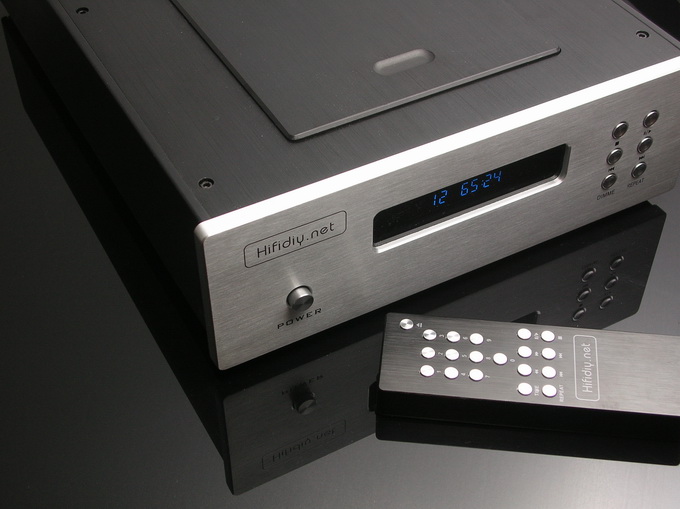

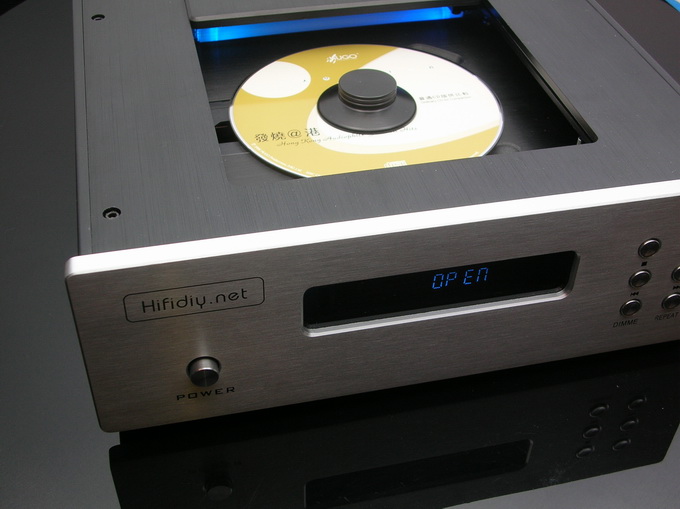

属于您的转盘就诞生啦!
