特别说明:二级管上写有ZY150的为稳压管!

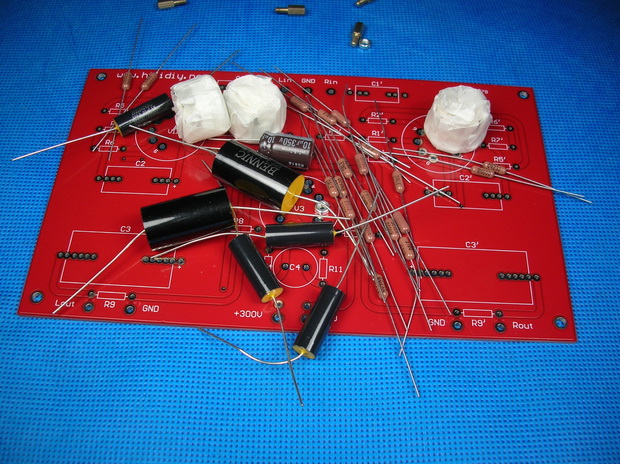

本前级使用元件大体情况如下图：

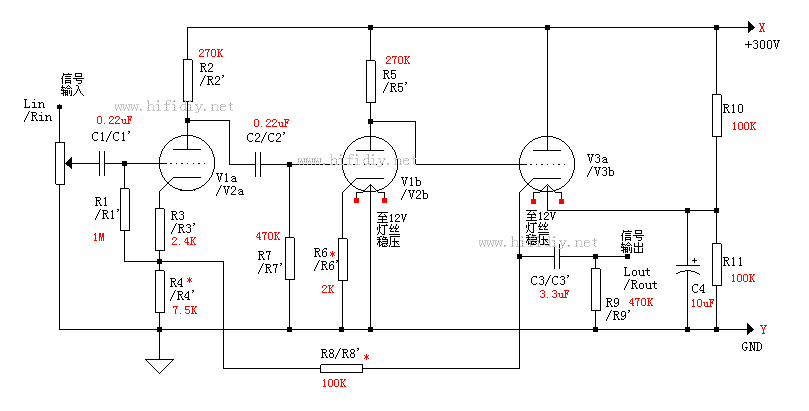

电气原理图：

http://www.hifidiy.net/up/9/3.gif





http://www.hifidiy.net/up/9/2.gif





主放大部分，采用3支12AX7型电子管

电源高压部分，分别采用6P14和6N2型电子管

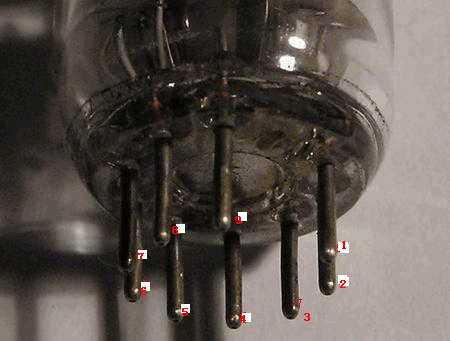

电子管脚识别：

管脚的识别是将电子管反转过来，管脚朝上，从最大缺口（小型管）或管钥凸起部分（8脚管）的右边第一个管脚数起，按顺时针方向，依次为1、2、3、4、……

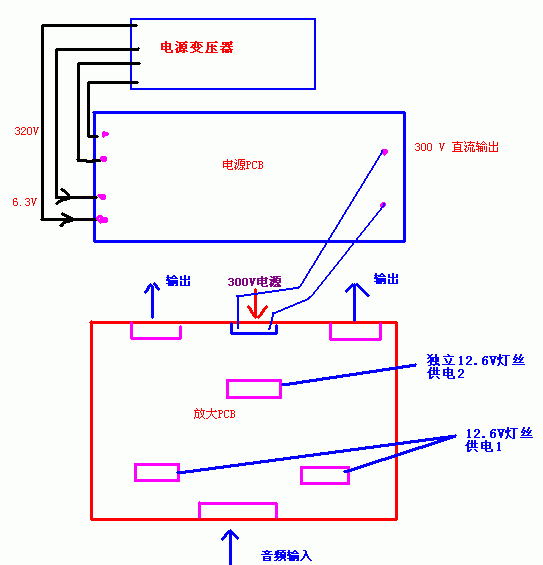

2、整体接线示意：

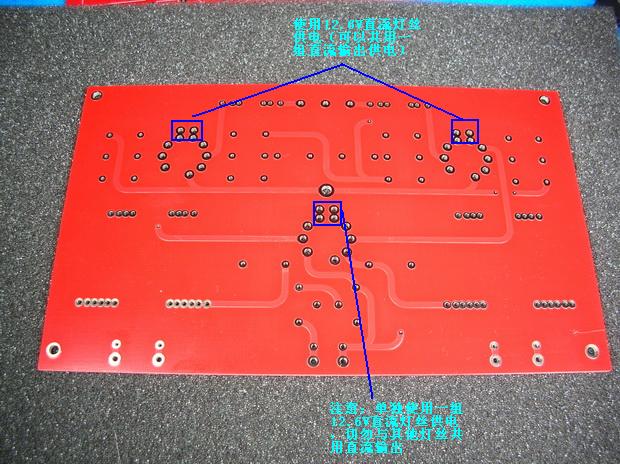

主放大板灯丝接线示意：

先将PCB反面向上放置，如图

整体连线：



主放大板PCB安装说明：

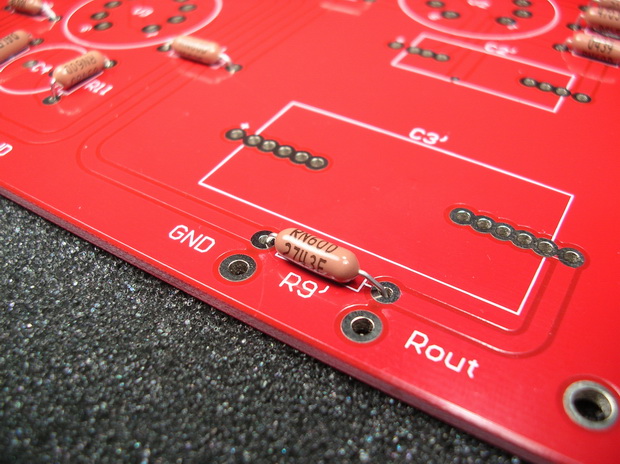

首先安装电阻：在逐个确定DALE电阻阻值的情况下（能使用万用表电阻档测量检验最佳，以免调试错误），对照电气原理图阻值与元件编号对应关系，在PCB上逐次焊接上电阻，完成如图所示

电子管座与电容的安装：

同样确认电容容量与电气原理图以及PCB对应编号关系，依次焊接完毕

在焊接电子管管座的时候，可以事先将电子管插入管座。在有插入电子管的状态下，将管座焊接在PCB上，可以有效减小日后电子管脚受到的应力。

焊接完毕即主放大版完成，效果如图所示：

电源部分PCB安装说明：

电源部分安装和主放大板安装过程相似，先安装色环电阻，电容，二极管，最后是管座

需要注意的是二极管有极性，焊接方向要注意

稳压二极管D5安装细节如图：

最后电源PCB安装完毕示意图：

调试与心得：

1、安装时需注意有极性器件正负极位置不可错误，否则会造成相关元件的连带损坏

2、注意元件的安装面都为印有字符的正面

3、整机增益调整电阻为R4与R8，整机增益近似等于R8/R4，如末级输出管使用12AX7，请保证（R4＋R8）>100K，且R8/R4>6

4、整机高压交流供电需要比较准确，电源PCB允许输入交流高压范围为320V～350V

应保证电源变压器带静电隔离层，功率不应小于35W

5、高压直流输出电压主要依赖调节R11阻值，调节范围较小，适宜微调R11即可

6、对音色影响较大的电阻分别为：R1，R6，R7；可以通过调试获得自己满意的效果

7、对音色影响较大的电容为：C1，C3；特别是C1作为输入电容，至于环路之外，影响非常大。希望获得中频浓郁效果可以增加其容量或使用油浸电容，且此电容容量不宜过小。

8、末级输出电子管若改为6N6，6H30等大电流低内阻管，可以推动部分耳机，作为耳机放大器

这时将（R4＋R8）大幅度减小，调节范围为5K<(R4+R8)<10K

并保证R8/R4>5，并保证R4、R8功率不宜过小

且将输出电容改为470－1000uF不等，可以自己调节

需注意此时末级输出管灯丝电流较大，且灯丝电压供电由原来12.6V降低为6.3V，切勿接错以免烧管

9、输出管亦可更换为6N11/6DJ8/6922/ECC88/E88CC等型号，同时调节30K<(R4+R8)<50K

同样保证R8/R4>6，灯丝供电应同时改为6.3V

10、电压放大管V1，V2可以采用12AX7及其同类型号6N4，ECC83，5751等

亦可以采用6.3V灯丝供电，更换为6N2管，此时噪音稍大

11、电源部分L可以自行外接电感或者使用1K电阻代替
