本次的ＴＤＡ１５４３纪念版ＤＡＣ装配应该会一次成功，但还是具有一定的难度！在大家装机的时候我们特别提到几个特别和必须注意的地方：

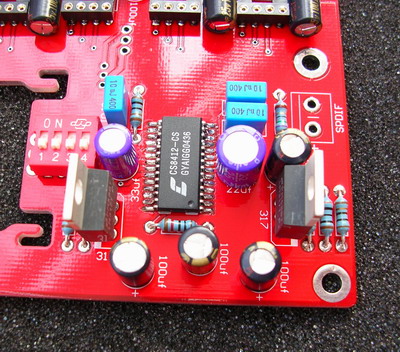

１）ＣＳ８４１２－ＣＳ的焊接

本ＩＣ是贴片封装，同时本ＩＣ是ＣＭＯＳ结果的ＩＣ，所以在焊接中温度过高或静电都可能会导致损伤，希望大家特别注意，焊接的速度尽量快和烙铁尽量接地．当然也不是那么的可怕，只要您细心，应该会一次成功！

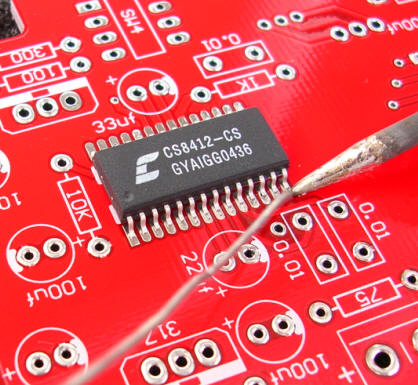

焊接的时候先把８４１２放到焊盘上！尽量保持在焊盘上对称和居中，焊接的过程可以先焊接８４１２的一个脚，然后焊接一个对脚，这样一来就可以使８４１２基本固定，然后再焊接多余的脚！

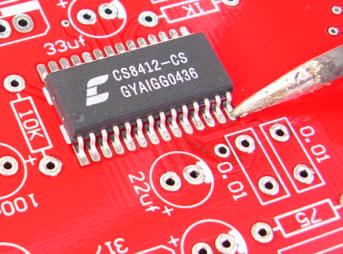

焊接方法之一：先用烙铁尖加热８４１２的焊盘，然后迅速把焊丝放如烙铁尖和焊盘交汇点，焊丝融化的时候会迅速向ＩＣ脚扩展，整个ＩＣ脚会很快焊接完成，大家可以多尝试一下！

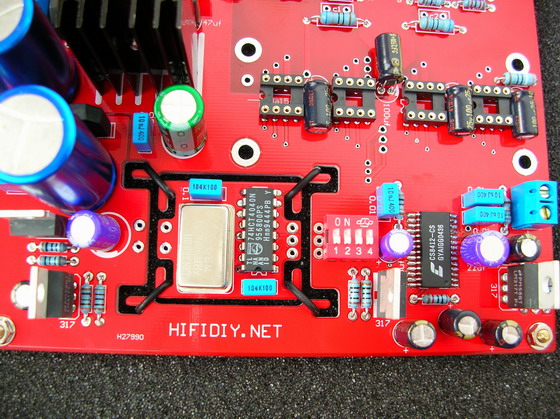

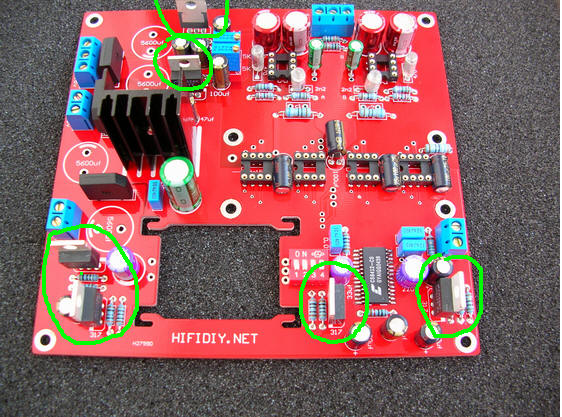

２）因为本次１５４３使用的是贴片，所以８４１２处的电源是直接进入，所以在焊接ＬＭ３１７的时候要特别注意，一定不要把３１７焊错了方向，请看下面兰圈！

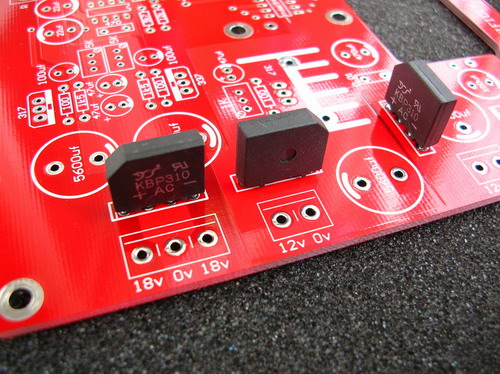

三）全桥的方向，电源桥焊接的时候一定注意方向，请参考：

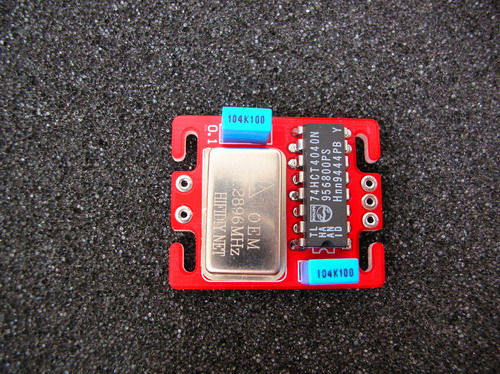

四）时钟板元件的方向：



只要仔细和细心，您一定能一次成功！

通电前请不要安装１５４３和ＯＰＡ６０４

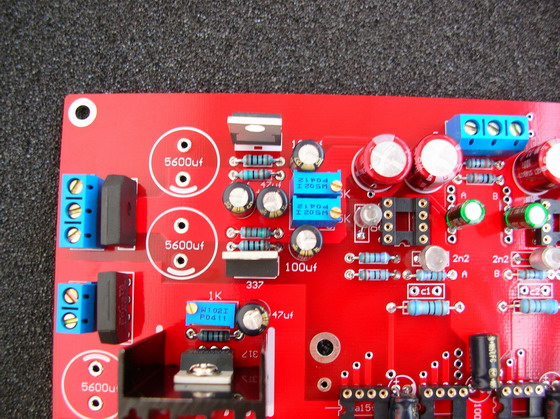

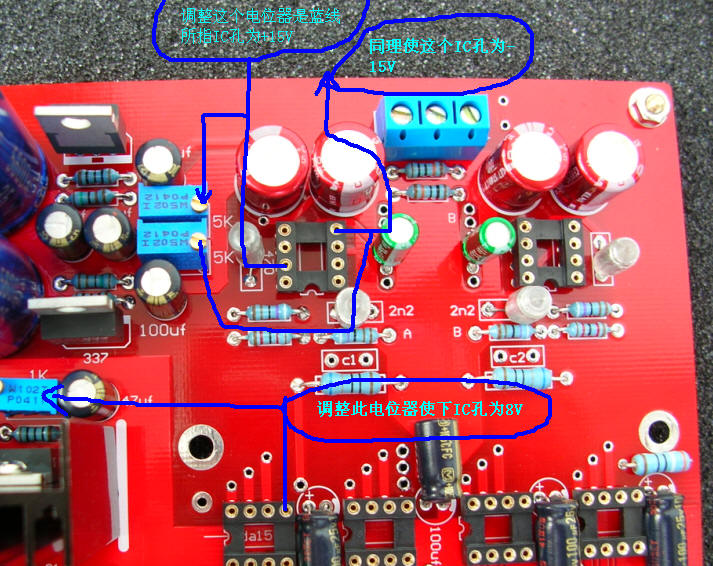

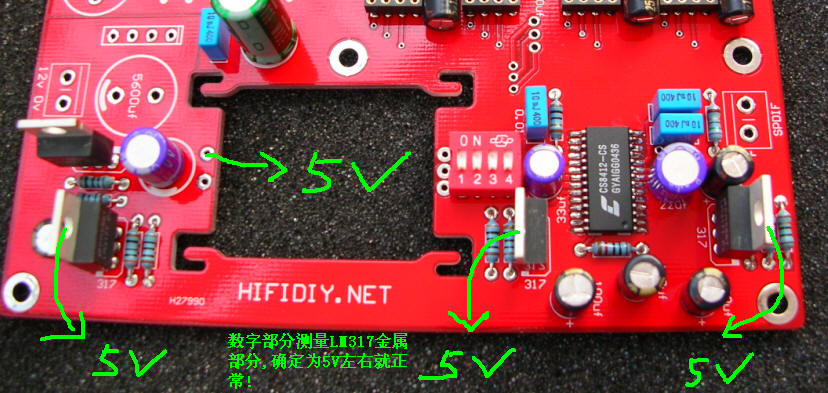

首先调整和测量以下电压正常化：

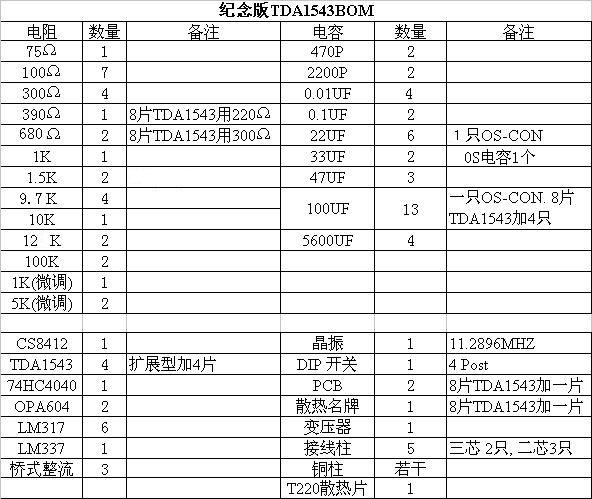

元件清单：



以下为纪念版图纸：

http://bbs.hifidiy.net/attachments/dvbbs/2005-8/2005810172743132.gif

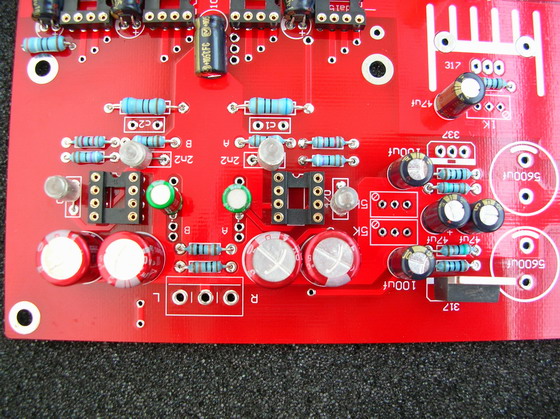

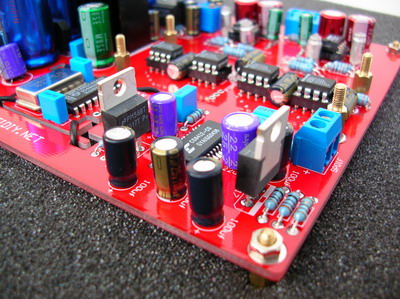

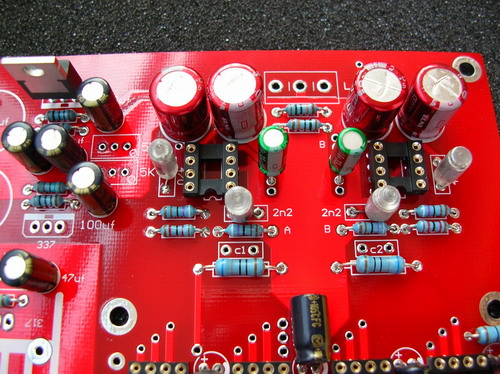

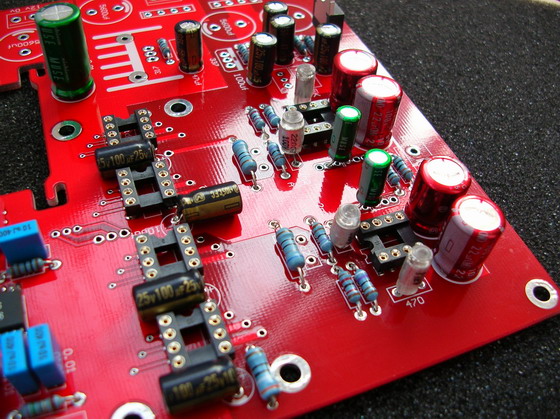

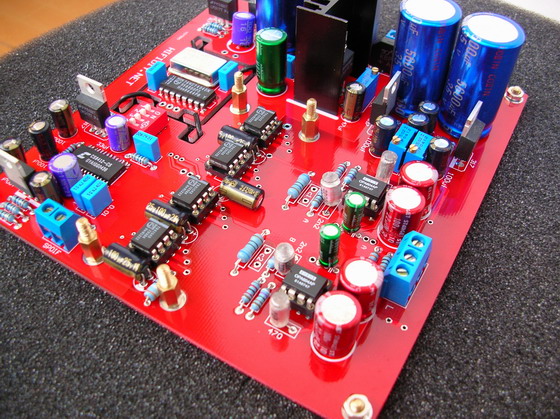

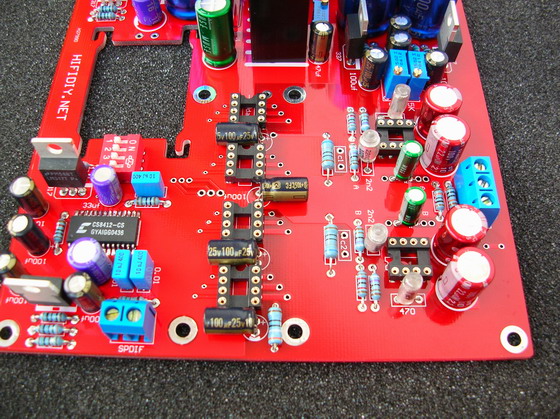

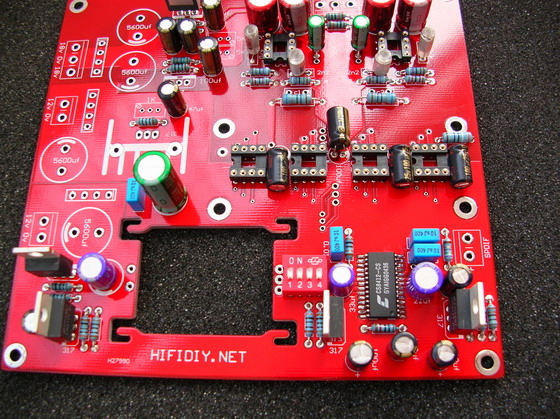

装机参考图片：
