飞利浦AK640 CD机的摩机实践

来源:audio-audio.cn 发布者:zblwf 版权:转载

飞利浦AK640 CD机为上个世纪在北京飞利浦大量生产和销售的普及型组合音响配套机。由于该CD机采用了CDM4光头及机芯,在读碟能力上简直可...

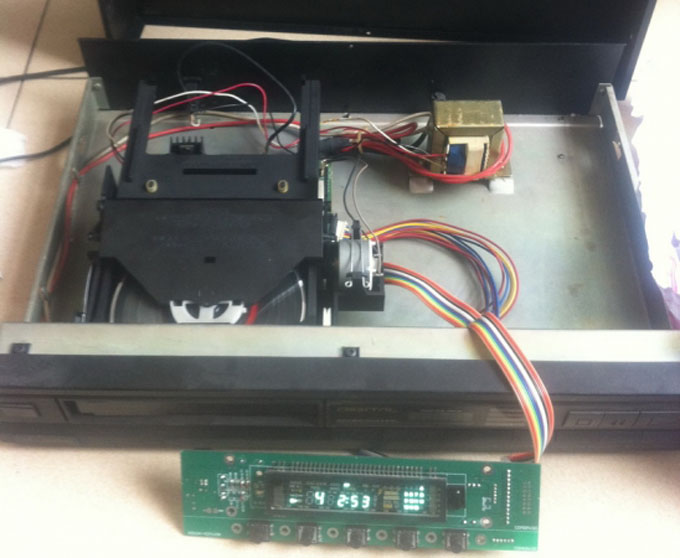

  飞利浦AK640 CD机为上个世纪在北京飞利浦大量生产和销售的普及型组合音响配套机。由于该CD机采用了CDM4光头及机芯,在读碟能力上简直可以用秒杀碟片这个词来形容,所以AK640的CD机与众多的CDM4机芯一样具备了发烧友所追求的DIY基础。然而,AK640 CD机除了光头及摇臂机芯优异外,其它则是能省则省,基本是低成本的设计,这样就给DIY 摩机有了很大的空间。在拆开该机仔细琢磨后初步设想了摩改房案如下:
  1.更换原机电源牛;(该机的电源牛实在可怜约8W左右)
  2.升级12V+5V直流电源,伺服与主板以及数、模分别供电;
  3.升级主板晶振为4脚温补有源晶振+整形电路;(原机为3脚无源环氧树脂封装晶振)
  4.更换原机主板所有国产大同电解为真宗的“尼兹康”电解;
  5.更换主板涤纶电容;
  6.加装遥控;
  7.改固定电源线为尾插;
  8.改固定音频线为RCA输出座;
  9.改运放JRC4560D音频输出为电子管音频输出。
飞利浦AK640
  一、更换原机电源变压器

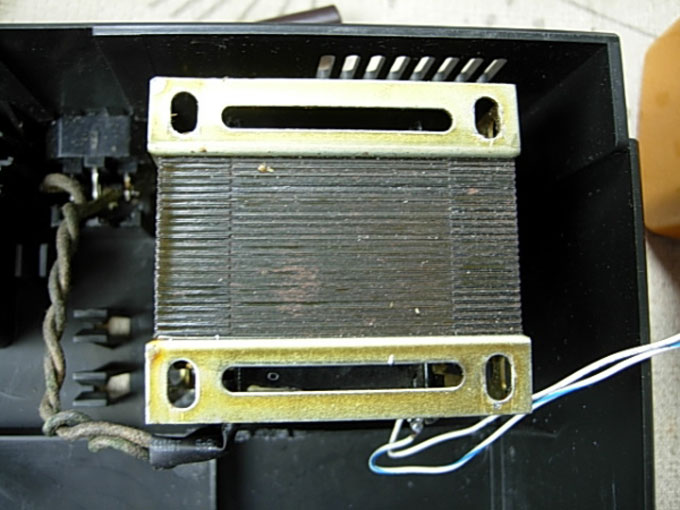

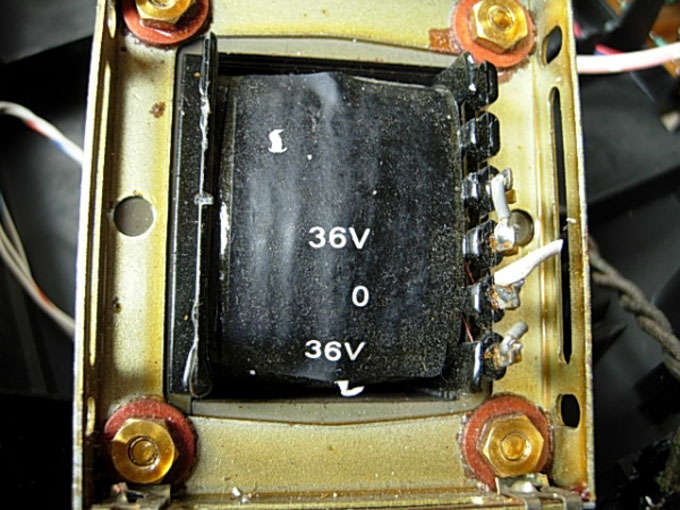

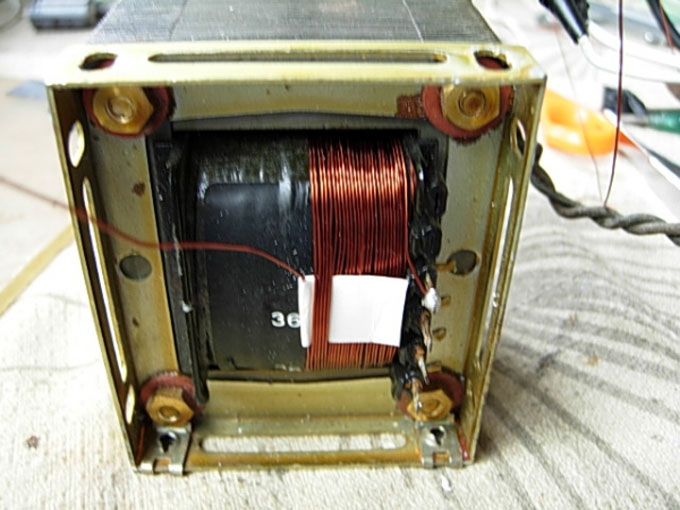

  经实际测量原机电源变压器初级220V.AC,次级为10.5V.AC,变压器容量约8W以下,在网上淘得一只英国产二手旧变压器容量约50W,初级220/240V.AC可选,次级一组为17.5V.AC另一组为36+36V.AC。实际用在220V档,输出电压为一组15.5V.AC,另一组为35+35V.AC。

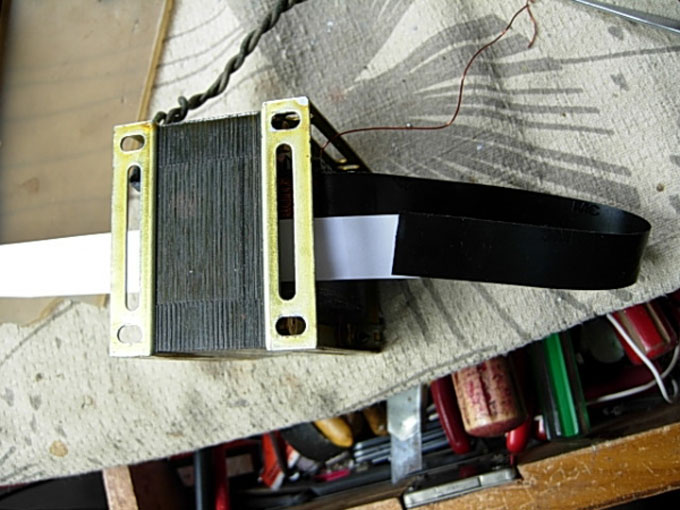

  第一组输出电压15.5V供给CD机12V.DC和5V.DC用,第二组35+35V.AC取70V.AC经整流滤波后达到97V.DC供给电子管屏压用。电子管灯丝绕组尚缺,在观察了该变压器后发现线包与铁芯有空隙,决定采用穿绕法加绕一组灯丝6.3V.AC。这样可以省掉一个灯丝变压器,而且可以节省空间。穿绕试验为每伏4.17匝,实际使用直径0.5mm漆包线26绕制匝,实测电压为6.2V.AC。考虑实践古董直热管,再追加绕2组2.4V.AC绕组。
飞利浦AK640
飞利浦AK640
飞利浦AK640
  二、升级12V+5V直流电源,伺服与主板以及数、模分别供电。

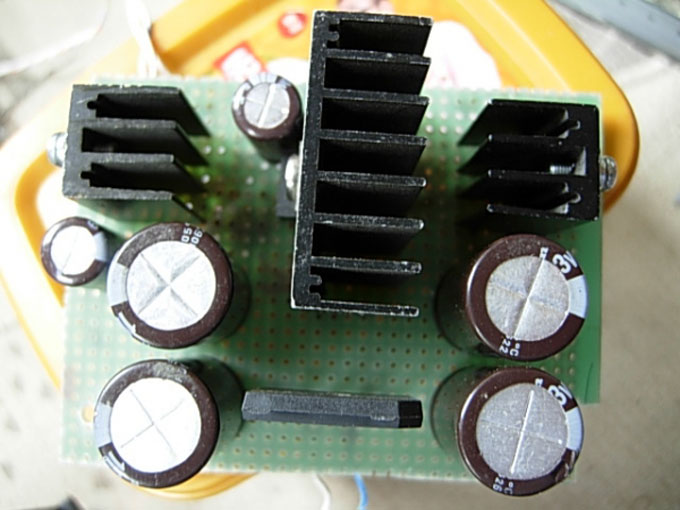

  原机的直流电源是由10.5V的次级交流进入主板经整流滤波后一路输出约12V.DC给伺服机构工作,另一路经三端稳压为5V.DC供主板工作。升级后的直流电源原理图,采用洞洞板搭接的成品,安装方式采用立式紧靠变压器安装为的是节省空间。直流电源有AC15.5V经桥整流滤波后获得约20V.DC,分2路分别由LM7812三端稳压得到12V.DC,一路直供伺服,另一路继续LM7805二级稳压获得5V.DC,供给主板。数字晶振供电将由12V.DC直接接到晶振板再进行二级稳压后供有源晶振和整形电路使用。
飞利浦AK640
飞利浦AK640
  三、升级主板晶振为4脚温补有源晶振+整形电路

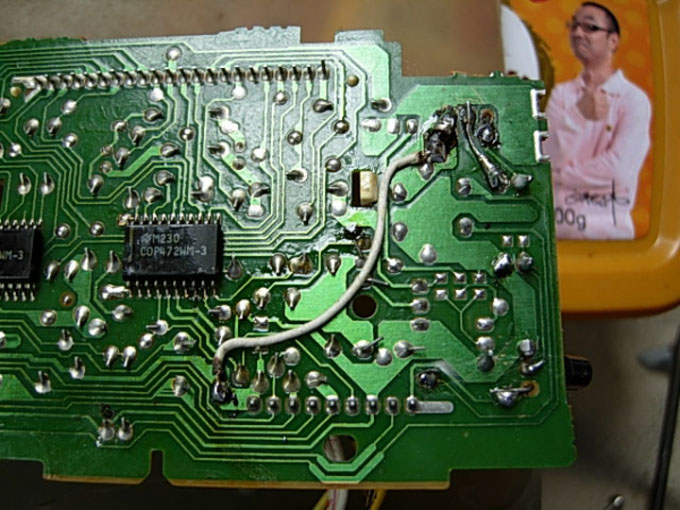

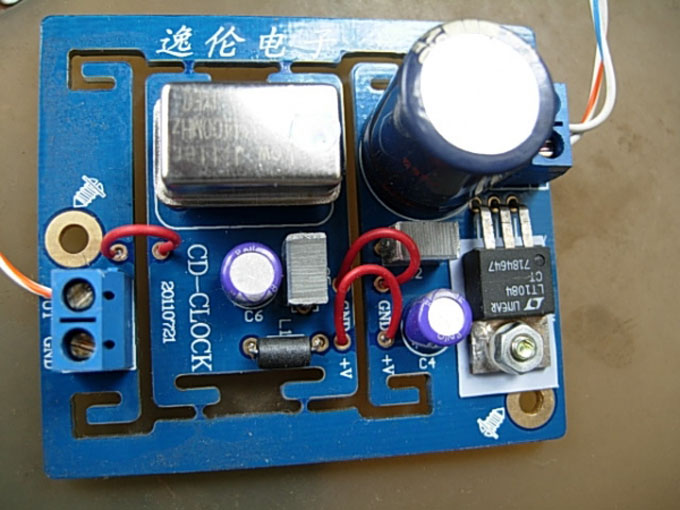

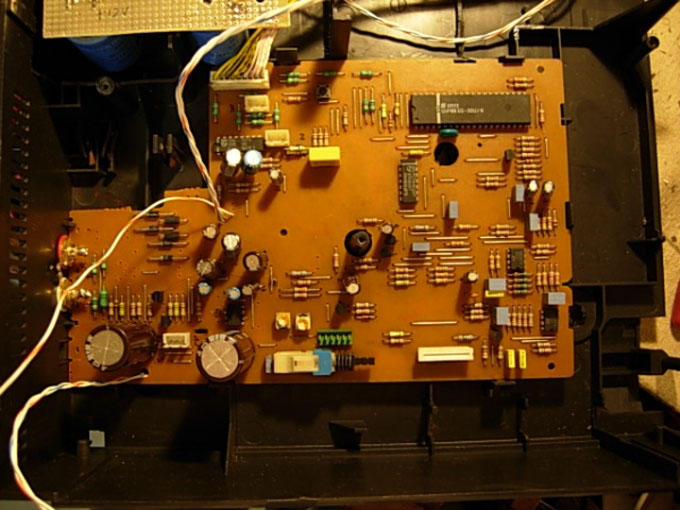

  原主板的晶振频率为16.93MHz,采用的是无源环氧树脂封装的小体积三脚晶振,为提高晶振的精度,降低JT,采用了有源温补晶振升级模式。有源晶振板采购之淘宝网上。摩改方法:将原机的三脚晶振拆除;将焊接在7341芯片第71-72脚之间的2个贴片器件拆除,在71脚引出导线接到晶振板的输入端,地线可以不接。
飞利浦AK640
飞利浦AK640
飞利浦AK640
飞利浦AK640
飞利浦AK640
飞利浦AK640
  四、更换原机主板所有国产大同电解为正宗的“尼兹康”电解

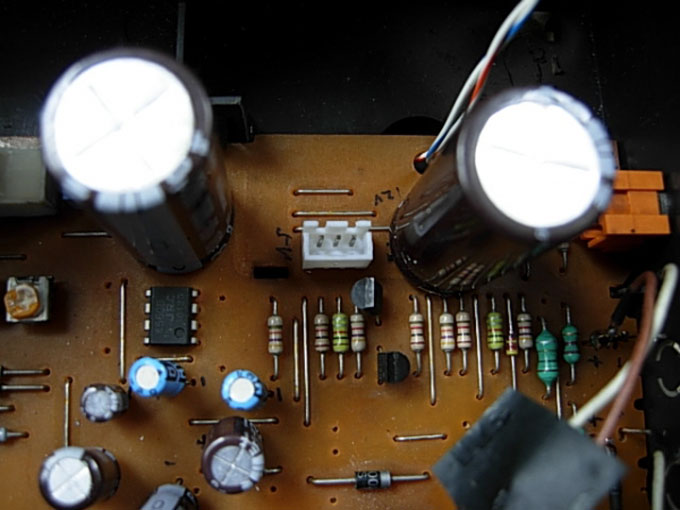

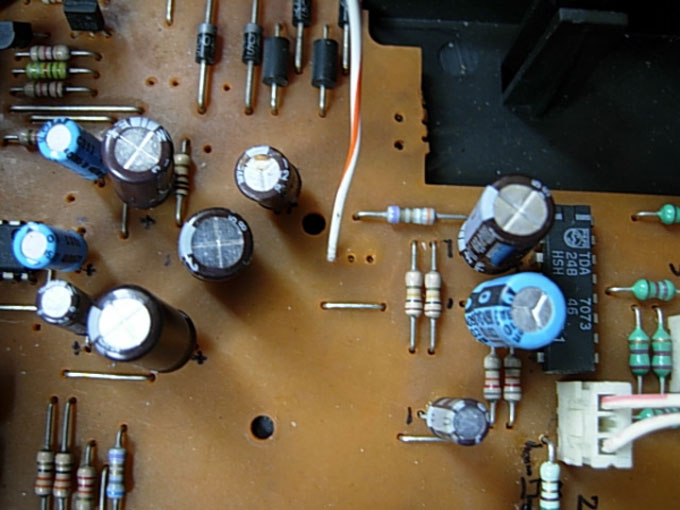

  原机主板上的电解电容基本都采用了国产的大同电解电容,准备全部焊下用“尼兹康”电解电容按照原规格的容量并放大耐压取代。个别摩机后不用的就不换了。在拆除的部分电解测量中发现一些电解已经严重漏电.
飞利浦AK640
  五.更换主板涤纶电容

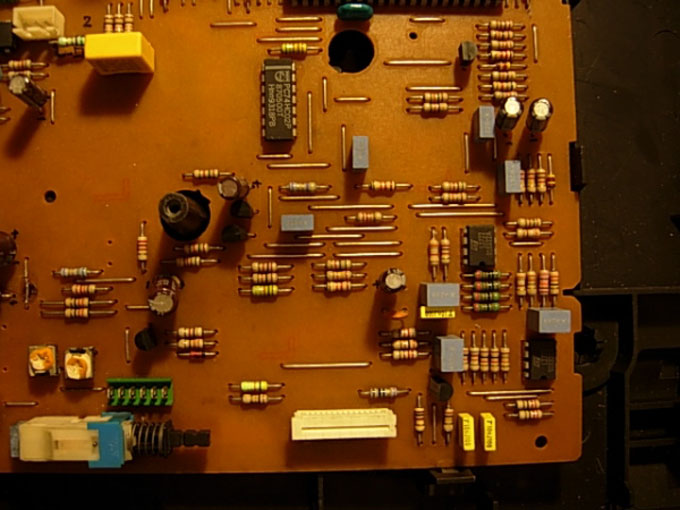

  主板上采用了较为低端的涤纶电容,在此次摩机中一并更换为薄膜电容。
飞利浦AK640
  六、加装遥控

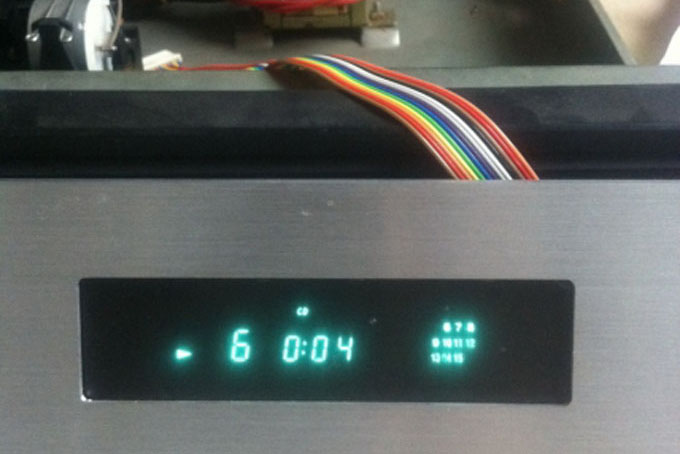

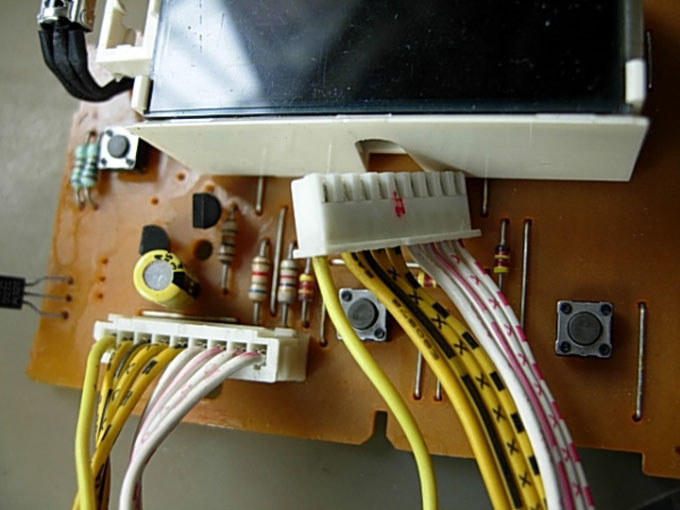

  该机原为飞利浦套机生产,CD机本身不带遥控,但是经过分析和细看,发现在显示面板上和主机板上已经设计有遥控电路,只是为节省成本,没有安装器件,试着将其功能恢复。
  需要准备的材料:红外发射头1支;电阻2支;PNP小功率三极管1支;导线与铜插芯一套。
  加装步骤:

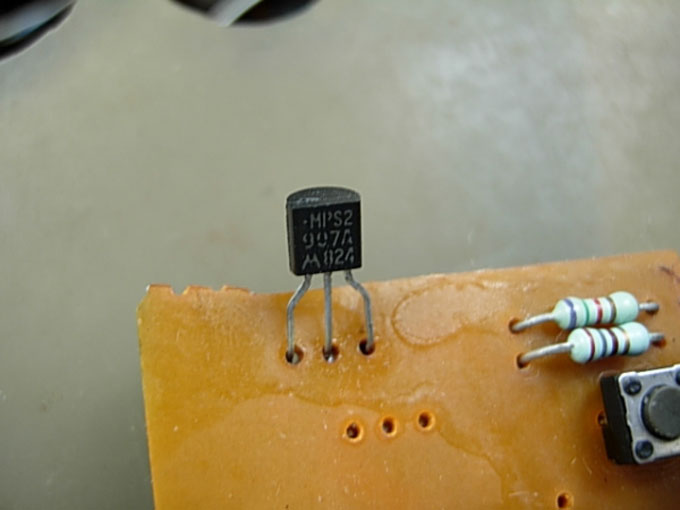

  1.焊接PNP三极管,选用MPS2907A,此管子的脚位与原设计相同,β值实测为110;
  2.焊接MPS2907A的限流电阻R=180Ω;
  3.焊接MPS2907A的集电极负载电阻R=7.5KΩ;
  4.剪一根多股线与排线一样长度,两头做铜芯插头,压入插头即可;

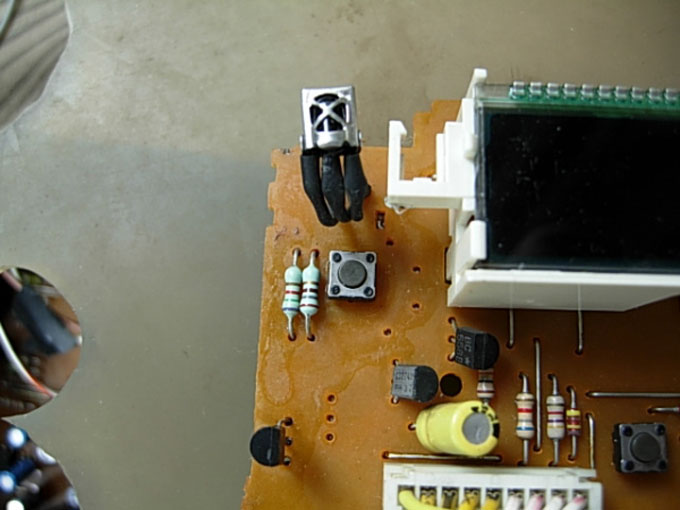

  5.焊接红外遥控接收头,选用VS/HX1838通用一体化万能红外接收头,由于该接收头的管脚排列与原机设计不一致,需要调整.
  6.管脚定义:(接收面正对自己)从左到右:1-VOUT;2-GND;3-VCC,间距2.54mm;
  7.在面板的视窗处开一个合适的孔,以嵌入红外接收头为宜;
  8.按照以上方法加装后无需调试即可遥控,遥控距离达到10米以上非常灵敏;
  9.在主机板北面加焊一条跳线。
  10.遥控器采用飞利浦原套机遥控器,遗憾的是缺一个出仓遥控键进仓可以直接采用PLAY键遥控,其余都OK。
飞利浦AK640
飞利浦AK640
飞利浦AK640
飞利浦AK640
  七、改固定电源线为尾插
  原机的电源引出线是固定在机器上使用不是很方便,也不便于更换电源线,为此决定改造为尾插结构。施工采用美工刀加热切割塑料机壳,很方便就能完成。但是原机的面板开关是只关断直流,所以废弃不用。下一步准备加装电源开关以方便使用免得每次要拔插座。
飞利浦AK640

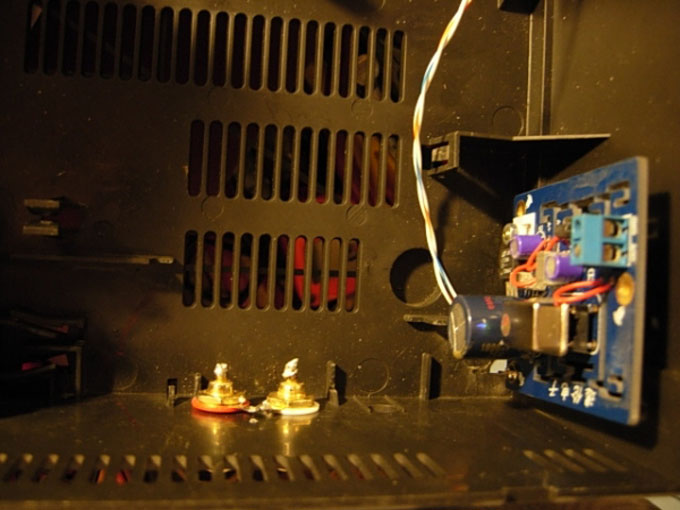

  八、改固定音频线为RCA输出座
  原机的音频输出采用了固定引出线,使用非常不方便,且显得质量不是很好,不利于发烧友的换线试听,所以决定改为RCA端子引出音频信号
飞利浦AK640

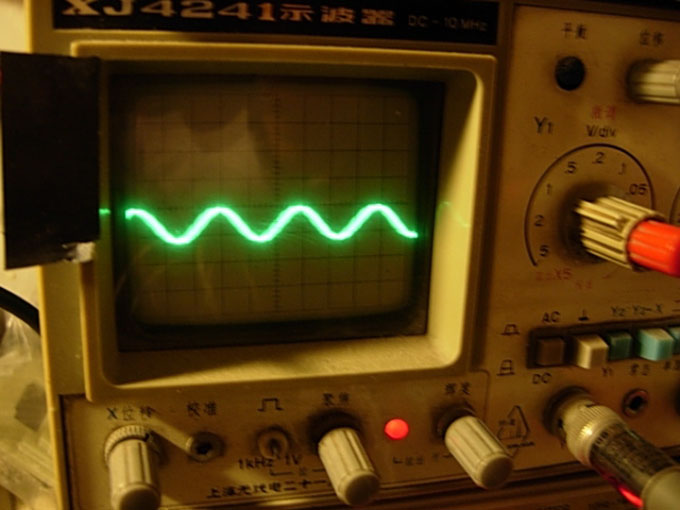

  整理了几天,终于比较完整地将AK640的摩改情况写出来了,与大家一起分享。当然摩改虽是告一段落,相信精打细磨还需时日,毕竟主板上仅仅更换了电解和涤纶电容,相关的电阻等器件还没有涉及到。不过,尽管这样的初步摩改,已经达到非常满意的结果了,出乎意料的结果。看来CD机的确有很大的摩改空间,相信通过这次摩改AK640的练手,会摸索出一个CD机的改进套路。
