2010版音箱测试套件使用简易教程

•
• HIFIDIY套件
•
• 07-02
•
• 18412
•
• 0

本套件本入门级音箱制作测试套件,主要用来测量喇叭参数和音箱曲线等指标,是制作音箱的基本工具

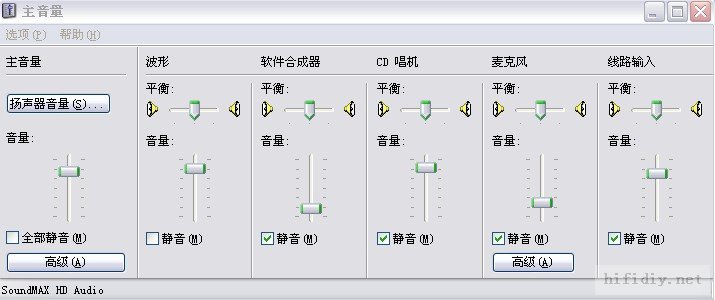

希望本文对购买新版音箱测试套件的朋友有所帮助 我手上的是样机，不是专用外壳，上面丝印不用去理会他。 焊接过程OK版已经有说明，不在累述。 测试前先做好几件准备工作，首先电脑上装好justMLS，然后设置好电脑 声卡属性，如下图所示:

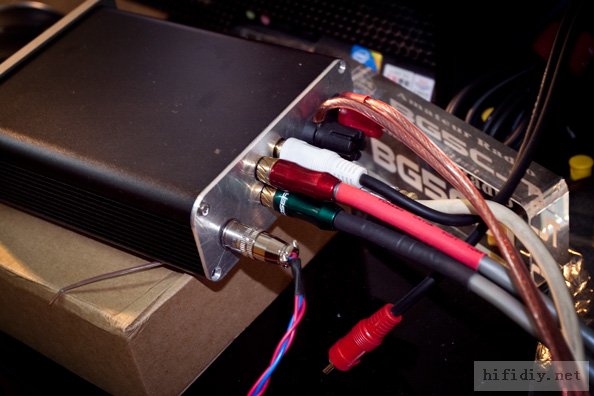

　　接着连接好套件与电脑声卡的链接，如下图所示:

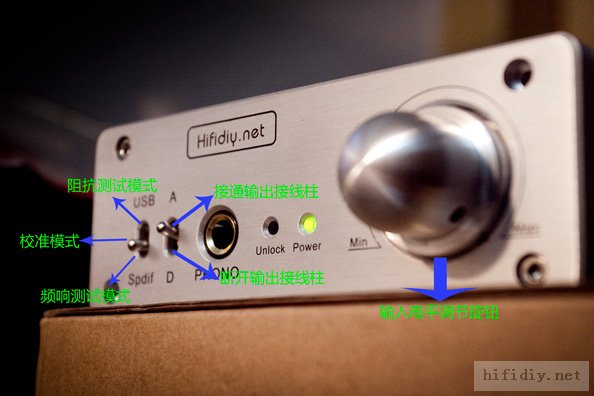

　　面板功能如下图所示:

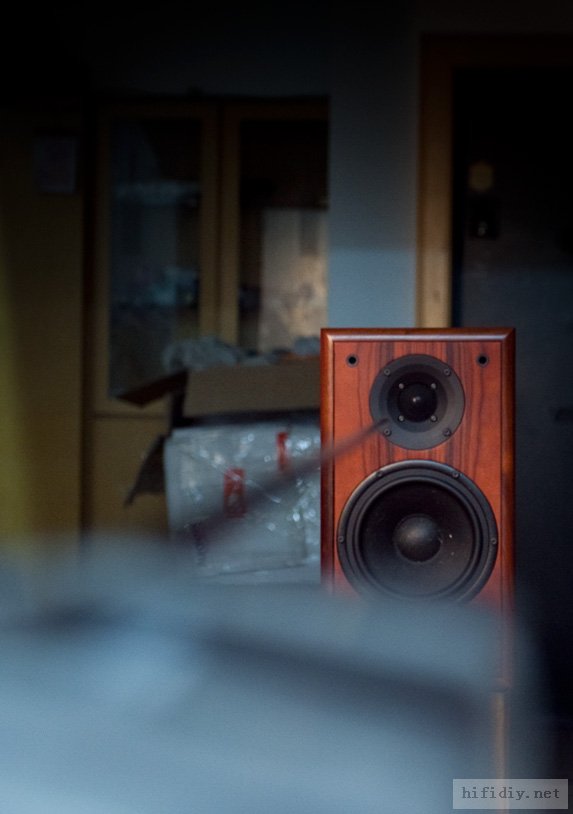

　　被测音箱的高音要离开地面至少1米以上，尽量高一些，测试mic要对准其高音的轴心:

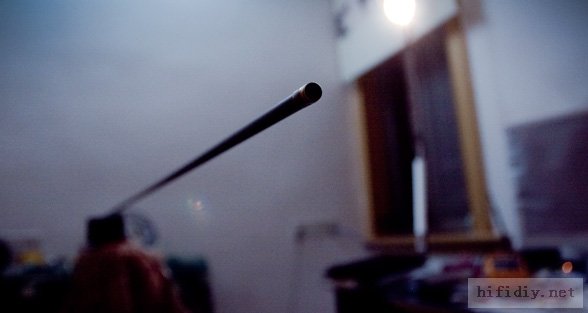

　　样品mic杆子长度130cm:

　　测试前先校准下声卡，采用48K采样，ML长度：16384

　　调节电平旋钮，使电平指示看到部分

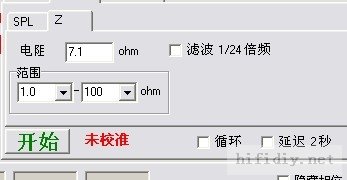

　　然后找两个电阻，校准阻抗。先接上30R的，电阻填7R左右

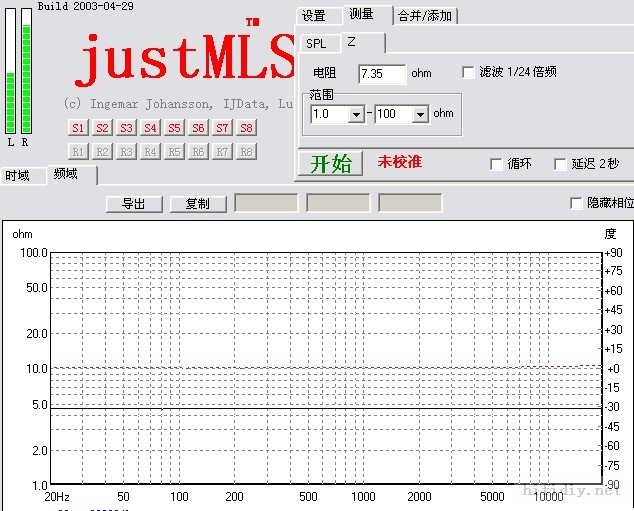

　　然后测试

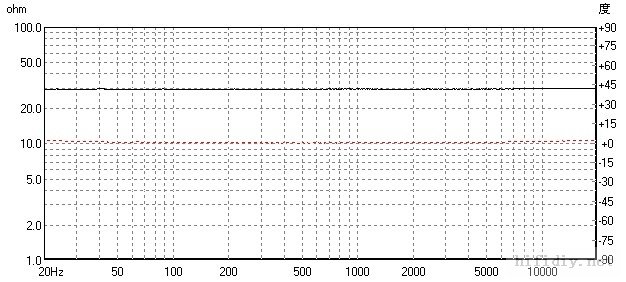

　　逐步调整7R左右电阻，黑线到30R是我们的目标

　　然后找2个9.1R并联接上测试

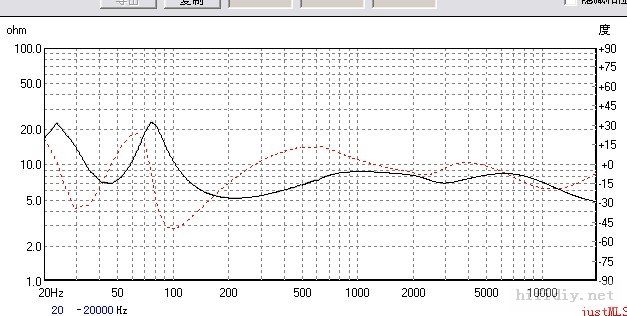

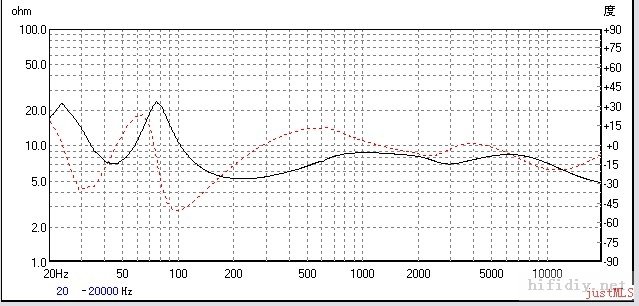

　　OK，校准完毕，现在测试音箱的阻抗

　　点击保存S1，然后测另一个箱子

　　保存S2

　　然后合并两条曲线，看差异

　　几乎 完全一样!

　　然后测试频响，套件上开关达到频响档，软件设置里时间写6毫秒，距离写120厘米，2CH模式打钩，时域里选CH1-2

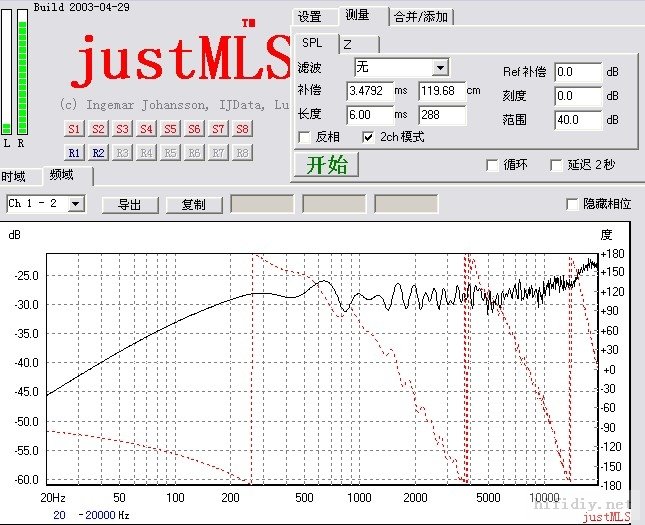

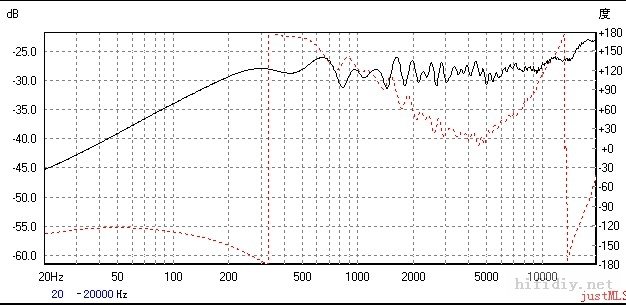

　　开始测量

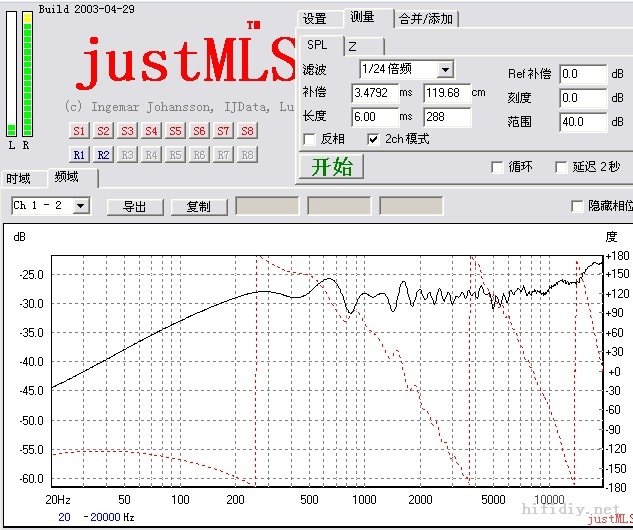

　　滤波选1/24

　　距离写125厘米

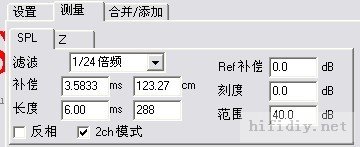

　　距离写123厘米

　　注意看时域，对准了说明距离选对了

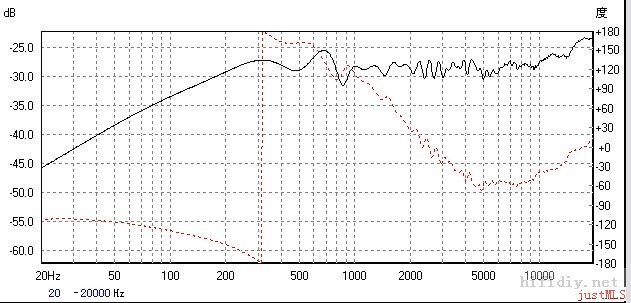

　　最后发现123厘米是最好的，测试另外一个箱子

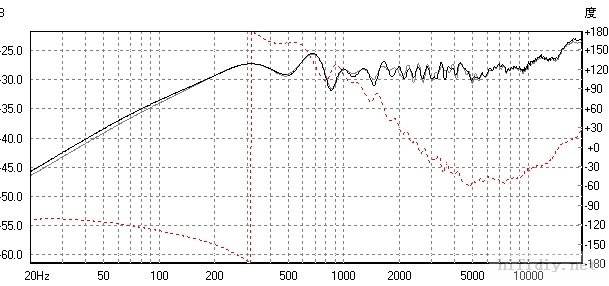

　　保存后合并

　　箱子一致性非常好 几点说明： 10K以后比较上翘是因为MIC没有校准想要中高频测试平直可以把时间窗缩短，那样低频就不准，长了，就容易受室内反射影响，高频不准，所以要在消音室测试，或者空旷的户外也可以 套件素质不错，没事听歌不错，记得打在频响档里
