MINI USB DAC MK2版套件常见问题

•
• HIFIDIY套件
•
• 07-08
•
• 18579
•
• 0

HIFIDIY MINI USB DAC套件的框架升级版套件，整个PCB结构和框架优化,耳放设计也调整。

典型故障贴：

http://bbs.hifidiy.net/viewthread.php?tid=105854&extra=page%3D2

http://bbs.hifidiy.net/viewthread.php?tid=97784&extra=page%3D6

http://bbs.hifidiy.net/viewthread.php?tid=111764&extra=page%3D1

http://bbs.hifidiy.net/viewthread.php?tid=135333&extra=page%3D1

·套件焊接需要哪些工具?

直镊子，(刀头，30W以上)烙铁，(0.8mm)焊锡丝，电阻整形器，万用表，斜口钳

·套件中需要注意些什么?

请一定不要使用焊锡膏,使用焊锡膏助焊可能会导致整个机器报废,一定记住,即使清洗干净在未来也会产生隐患!

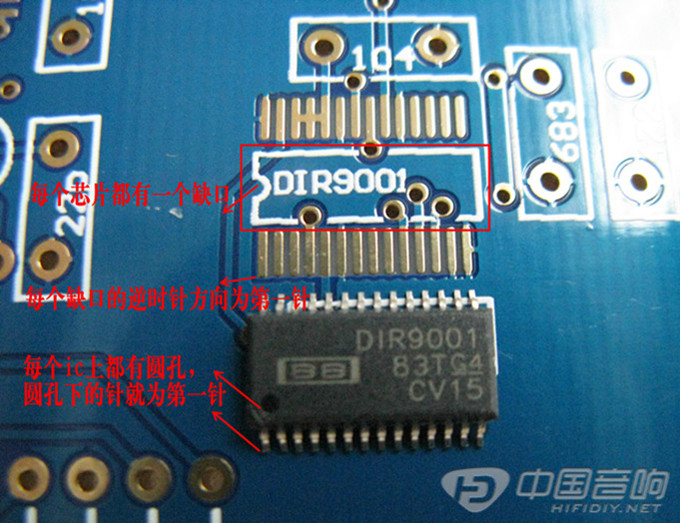

·套件中ic如何辨别方向?

以9001为例：

·USB正常，不过同轴不行，不输同轴信号，unlock灯是不是长亮的，只有电源灯亮，哪里出问题了?

spdif的灯长亮，就是表示没有输入信号，或者输入的信号不能锁定，或者74HC04，dir9001等有关电路不正常工作。一般常见是因为dir9001虚焊，短路等现象。或者dir9001的PLL滤波电容(683 472两个电容)装错。

·MINI USB供电电压是多少?

正常工作电压是12-22V.24V也没有问题的,但如果超过24V,有可能会烧毁的危险,所以尽量不要超过24V.

·电脑无法认出设备,同轴正常?

本故障重点检查PCM2707,检查2707周围的元件是否安装错误,然后重点检查2707是否有虚焊或短路

·1117 5.0发巨热,LM1875也发巨热?

本故障重点检查PCM1793,检查1793,仔细检查1793是否焊接短路!然后排查1117输出线路本情况如果通电时间过长,1875可能会损坏------如果维修的时候要准备好1117和1875

·USB正常,同轴没有声音

首先重点检查在同轴输入的时候UNLOCK是否熄灭(保证同轴信号输入正常),如果不熄灭重点焊接VHC04和DIR9001,然后仔细04和9001检查外围元件是否按照错误
