aune X5A WAV HIFI音频播放器V2.5版(CPLD+异步时钟)/CD机

发布者:x5a 版权:原创

X5A是X迷你桌面高保真系列的新成员,它采用ARM框架,在底层直接处理数字音乐信号,属于当前市场上难得一见的硬解型播放器,同时完美地秉承了X系列小体形、高品质、低价格的特点。



X5A 全遥控WAV HIFI音频播放器

(采用CPLD+异步时钟技术)/ CD机功能 支持WAV CUE文件



aune X5A播放器V2.5版---历经半年持续完善版本,完美支持CUE功能









X5A声音描述:
在具备X5所有优秀数字输出特性外,X5A具备叠加的DAC功能,本DAC具备0.003%的THD+N,声音为柔美醇厚音色,整体三端平衡优秀

特别说明:
X5/X5A我们测试SD卡不下15种,都很正常,但市面卡五花八门,也有假卡,有些卡存在兼容性问题
如果大家希望能更好使用好X5,建议购买我们提供的SD卡



  卡地址:
  [url]http://item.taobao.com/item.htm?spm=a1z10.3.0.66.kRKZI5&id=21052168926&[/url]


  [url]http://item.taobao.com/item.htm?spm=a1z10.3.0.70.kRKZI5&id=16484213576&[/url]

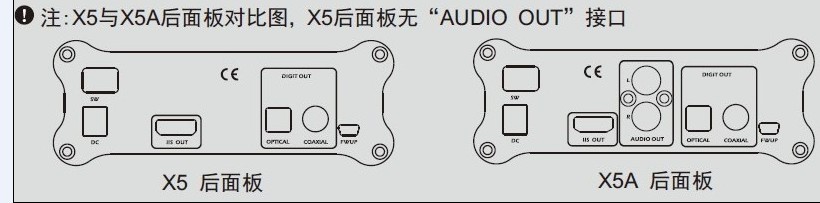

  以下为X5A与x5的后部输出图片差别:



  X5A即在X5基础上增加DAC模块 ,最新X5A增加的DAC模块采用X5PRO DAC芯片





  X5A WAV播放器是HIFIDIY最新开发的迷你高品质音频播放器。X5A是X迷你桌面高保真系列的新成员,它采用ARM框架,在底层直接处理数字音乐信号,属于当前市场上难得一见的硬解型播放器,同时完美地秉承了X系列小体形、高品质、低价格的特点。



  X5A播放器做为一款WAV无损音乐播放器,处理的音乐信号格式与Philips&sony制订CD(Compact Disk)格式完全相同,并支持整轨WAV文件。X5A播放器同CDPRO转盘一样,可以在输出16BIT/44.1k数字信号的同时,可以附加输出I2S信号,将数据和时钟信号分离,可以有效避免了因时差诱发的失真(JITTER)!X5可以实现对音乐数据的固态播放,可以完全避免机械设备造成的失真,并采用二级缓存和CPLD技术,在数字信号输出素质上可以超越统的CD转盘!



  目前市场上的WAV播放器一般采用单片机+TCXO框架,大多直接借用免费的国外开源码。而 X5A的核心算法和底层架构完全由HIFIDIY播放器设计团队在5年开发经验的基础上独立设计,这也就是X5具有优秀的核心数据的根本原因。从下面的表格,可以直观地对两类播放器的差异进行对比!

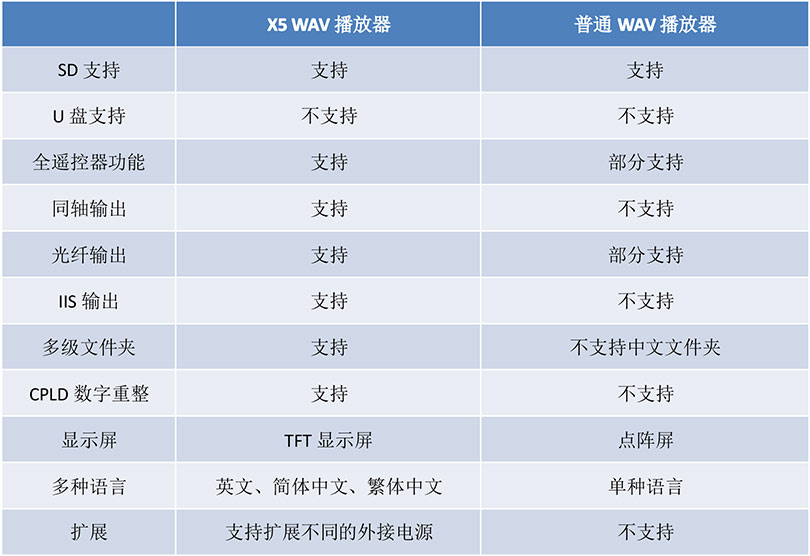

  X5A WAV播放器与普通WAV播放器的详细对比:


以下为市场现有WAV播放器与X5A WAV播放器的电路板架构设计原理图的比较,差异与优劣一目了然:

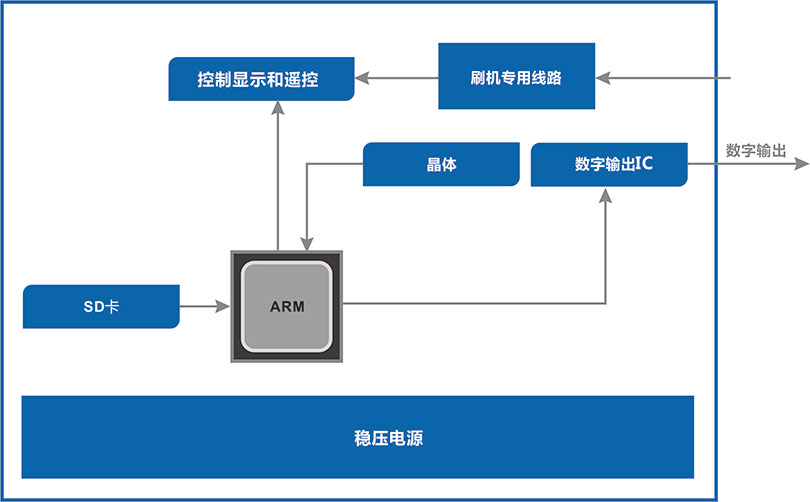

  普通WAV播放器电路板架构图

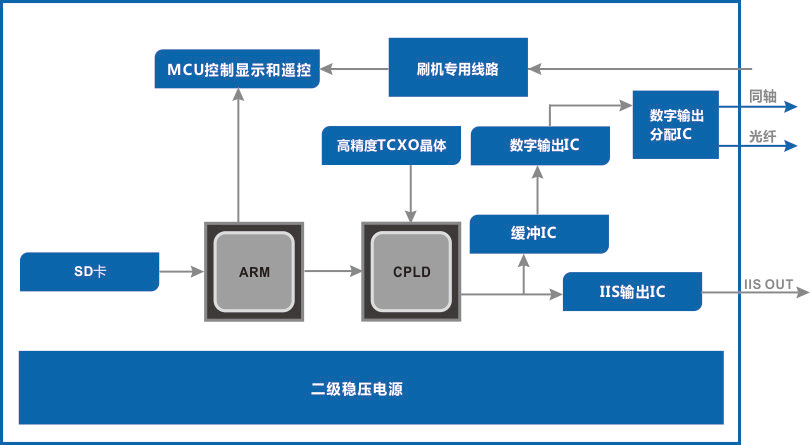

X5A WAV播放器电路板架构图


  X5A核心技术特点
  1) 三核数字处理部分
  MCU负责遥控和部分显示,ARM负责运算和并行数据输出。CPLD部分负责IIS各时钟相位同步和标准的IIS数据流生成,WM8805负责低抖动(5ps)SPDIF输出----整个设计分三个独立的数据处理部分,相当于三核设计。

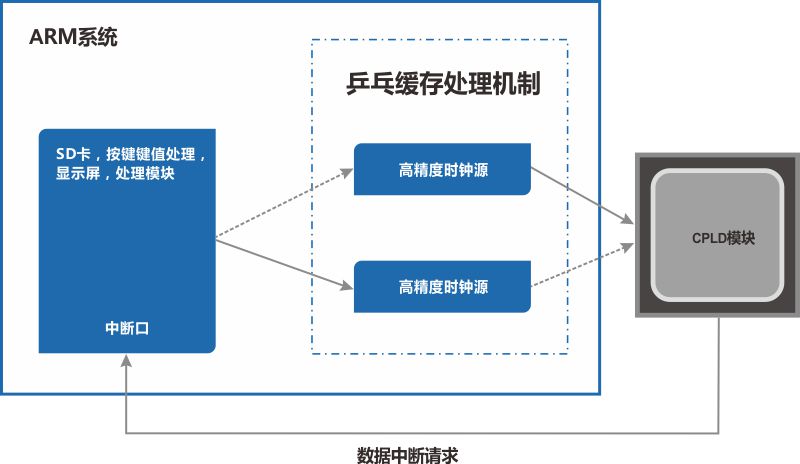

  2) 乒乓缓存数据处理技术
  在达到底层单线程播放解码设计目标的前提下,X5在ARM内部开辟了二组数据缓存,一组负责输出数据,一组负责从SD卡接收数据。由于数据接收的速度快于数据输出的速度,当数据输出缓存内的数据用完时,两组缓存的功能互相对换,数据输出缓存转变成接收缓存接收数据,数据接收缓存转变为输出缓存输出数据,这个两组缓存交互使用的乒乓缓存数据处理技术可以保证音频数据流超级稳定,极大地避免了软件处理时引起的数据抖动。

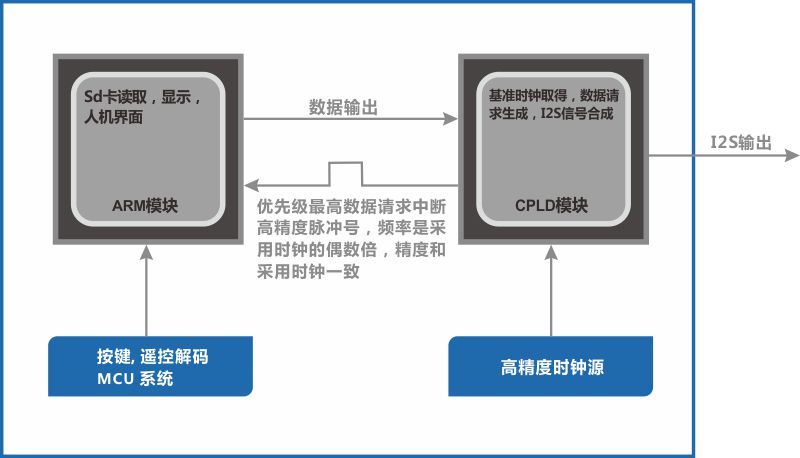

  完整的流程是:在播放数字音乐信号时,X5以高精度时钟作为master设备,以高精度的采样脉冲强制同步ARM发出WAV数据,ARM采用乒乓缓存处理机制来处理数据,确保能在人机操作和读取SD卡的时候,不对I2S数据产生干扰。X5的音乐处理过程中,一切以高精度时钟为基准,可以精准还原声音原貌,这就是X5低至0.8NS的抖动测试优异成绩的根本原因。

  3) CPLD核心数字重整技术
  CPLD高速可编程逻辑处理模块技术,即将高精度时钟分频生成稳定的高精度、低抖动、相位严格同步的I2S 时钟信号——MCK BCK LRCK 同时将ARM送出的WAV数据合成I2S 串行数据流。

  通过观看普通WAV播放器电路板架构设计原理图很容易分辨出两者的差异!


  4)I2S数字信号接口


  由Philips公司制订的I2S总线接口规范将成为数字音频数据格式的全球性标准之一,X5特别具备输出数字IIS输出接口

  本次 X5/X5A的IIS输出接口为高速的平衡输出IIS接口,此接口第一次在国内运用,此接口在DIYAUDIO和国外大规模使用,采用本框架的仅输出和输入模块在日本地区售价为1000人民币以上!

  IIS信号在HDMI接口推出前一般采用RJ45接口,更高速的HDMI接口是最佳选择,IIS信号测试非平衡方式在超过30CM以上传输的时候会有影响

  随着未来24BIT和32BIT的发展,IIS的直连将省去中间环节,不会约束于SPDIF接收芯片性能,这也将是播放器及DAC未来发展的一个方向

  X5 WAV播放器的 IIS接口为高品质的高速平衡输出IIS接口,在中国地区第一次运用!


  本次使用IIS接口国外资料:


  参考资料
  PS Audio于diyaudio公开的相关资料
  [url]http://www.diyaudio.com/forums/digital-line-level/164366-i2s-standards-ps-audio.html[/url]


  日本的设计和商品,一套收发装置要HK$1500
  [url]http://www.fidelix.jp/technology/I2S.html[/url]


  5) 人性化的操作界面
  ①支持多级文件夹
  ②支持多种语言:英文、简体中文、繁体中文
  ③简洁的UI界面
  ④全铝按键操作与遥控器操作

  让我们见证X5A的诞生:

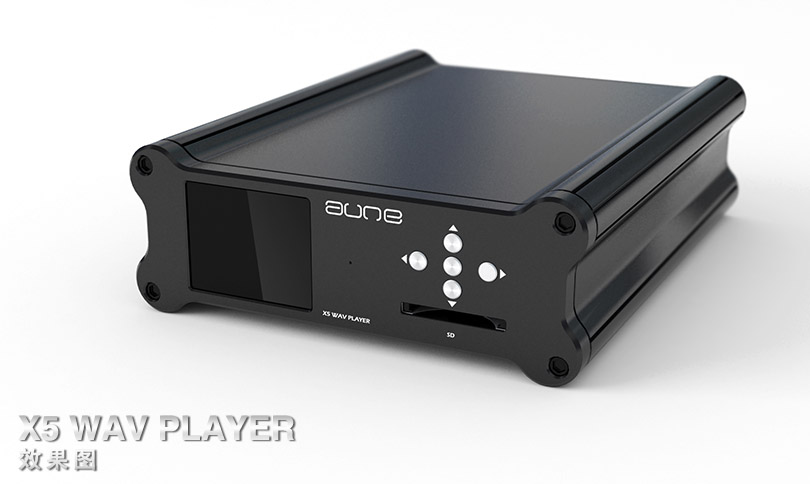

  X5A效果图

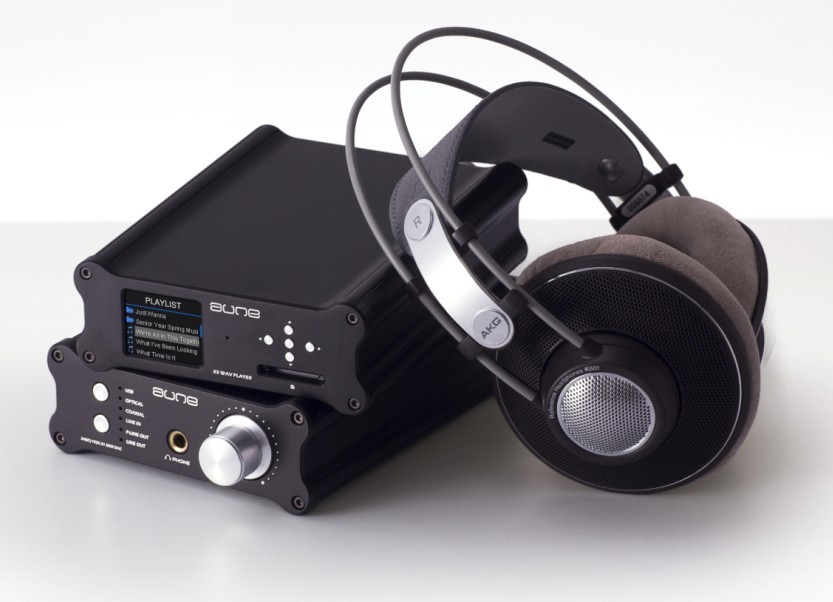

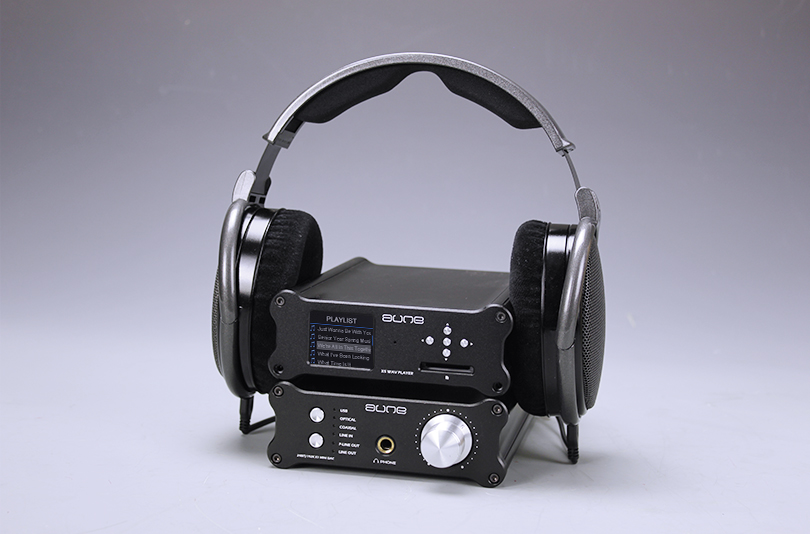

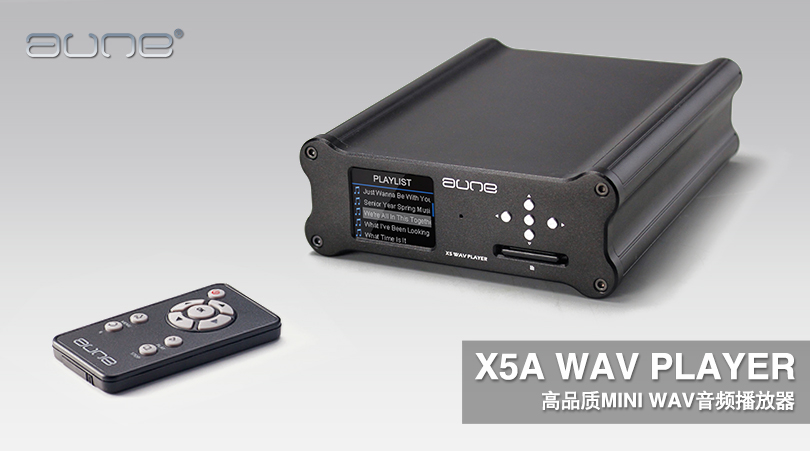

  X5A与X1的实物图:

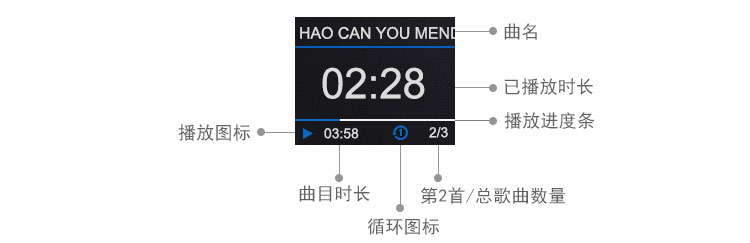

  X5A简洁的播放界面:





  性能规格:
  1) 产品全称:aune X5A WAV PLAYER
  2) 产品颜色:黑色
  3) 产品尺寸:135*170*51(mm)
  4) 产品重量:2(Kg)
  5) 产品材质:采用专用全铝机箱结构
  6) 产品工艺:全铝喷砂工艺;前面板厚度达到5mm

  产品特点:
  1)优秀的工业外形设计,采用全铝机箱和全铝按键结构
  2)采用外接优质线性电源,LM1086低噪稳压芯片二级稳压供电,采用ON系列稳压IC
  3)双重操作模式,全铝金属按键操作与人性化遥控操作
  4)采用高品质元器件,松下金字FC系列高速电容,精度高达0.5%高精度电阻,村田X7R贴片电容
  5)信号流向关键位置采用一枚村田COG贴片电容
  6)简洁的操作界面,支持多级文件夹浏览
  7)模块化接口设计,支持用户未来不断升级
  8)支持多种语言,英文, 简体中文, 繁体中文
  9)采用一枚aune特别订制的1PPM低抖动TCX0晶体

  产品配件:
  1) aune X5A WAV PLAYER一台
  2) 专用电源一个
  3) 遥控一个

  参数表:
  输入接口:SD卡,最大支持32G
  输出接口:光纤输出,同轴输出,IIS输出 X5-A带模拟输出
  数字输出误差:误差±1ppm,抖动0.8nS
  数字输出:THD+N:-130dB
  数字输出电平:0.5V p-p
  模拟输出:2V
  模拟输出THD+N:0.0038%
  输入电源:直流6V 1.5A
  测试指标·曲线

采用DS3数字测试仪器的实际测试指标

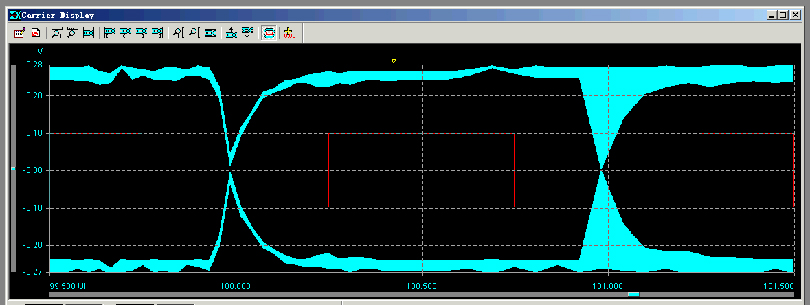

  上图为:数字输出网眼图

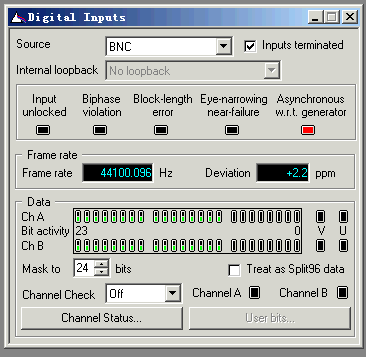

上图为:数字输出误差

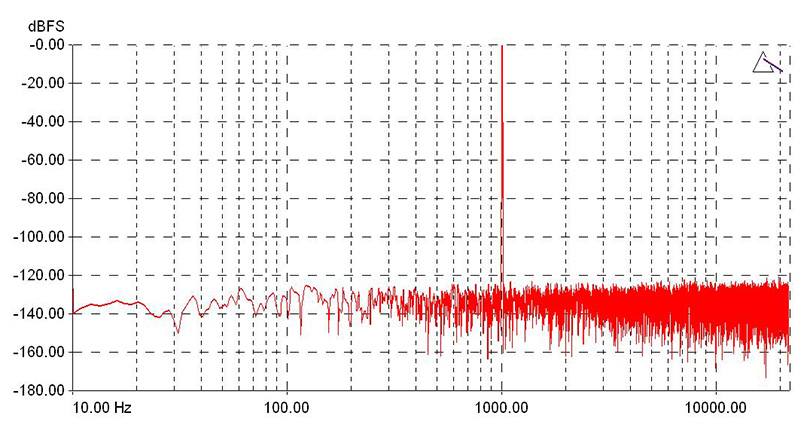

  上图为:数字输出THD+N



  采用whathifi五星榜SONIC frontiers SFD-2 MK2 DAC进行测试



  为了保持公正性,我们对比了价值5000元的ARCAM(雅俊)73数字输出,X5 WAV播放器没有让我们失望,在数据上明显超过ARCAM(雅俊)73,欢迎广大会员实测

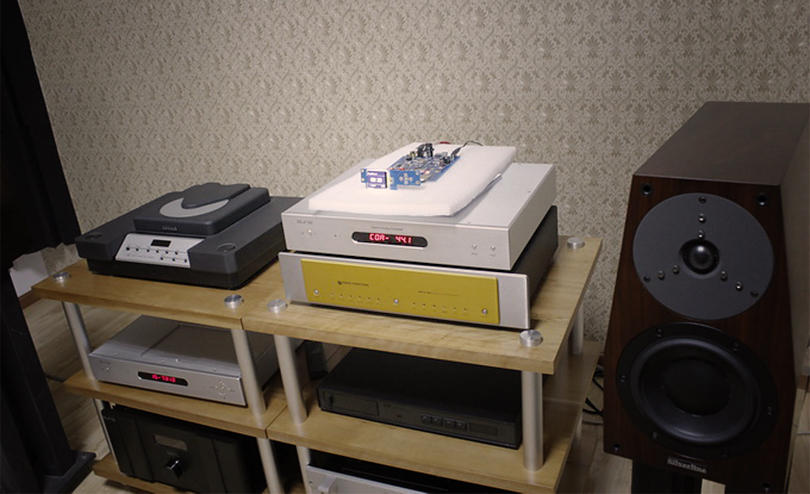

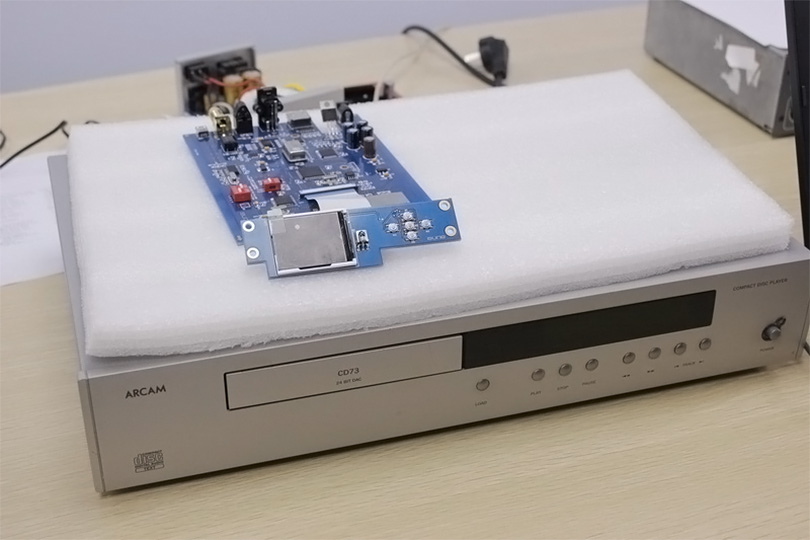

  下图为:X5A WAV播放器工程机与ARCAM(雅俊)73

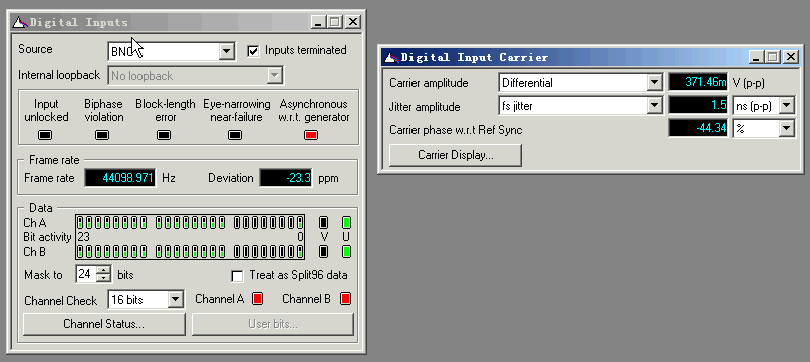

  下图为:73数字输出信号测试为-23.3PPM.抖动1.5NS




实物图

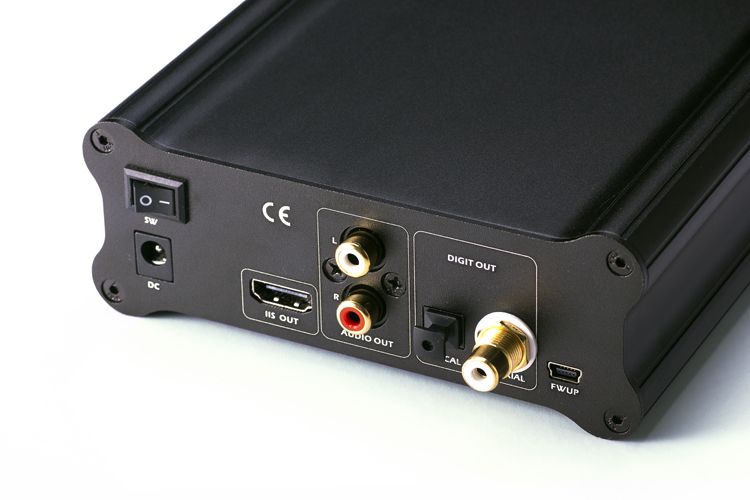

  X5A后板:





  X5A主板

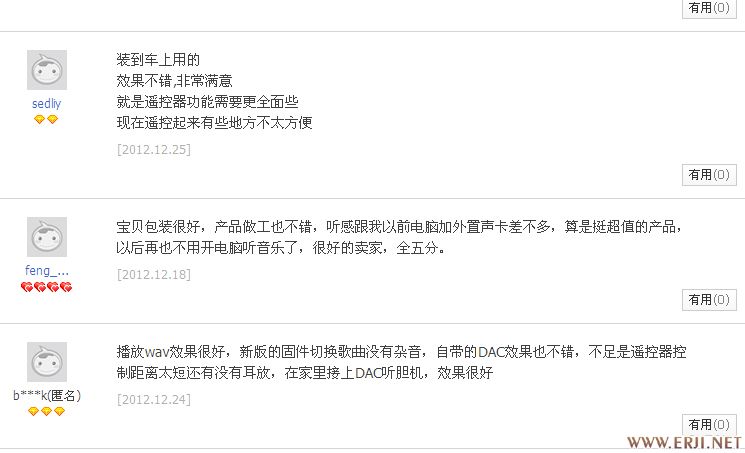

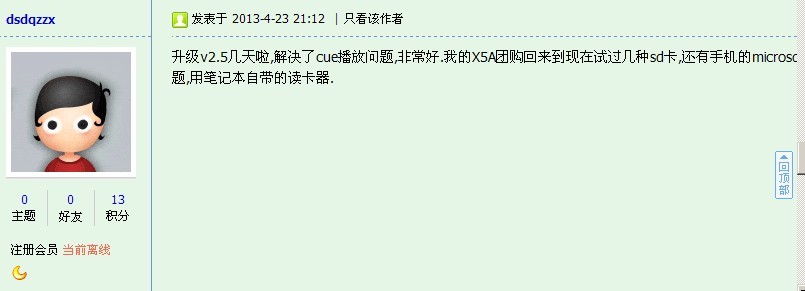

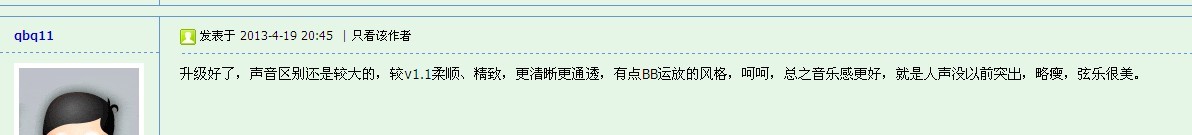

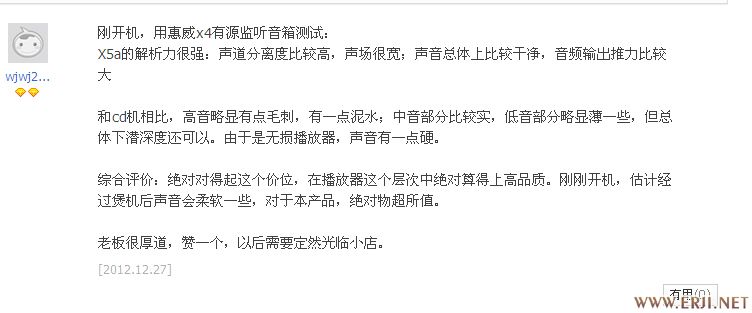

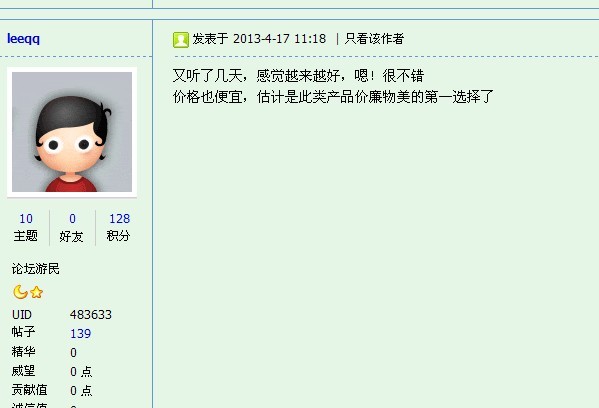

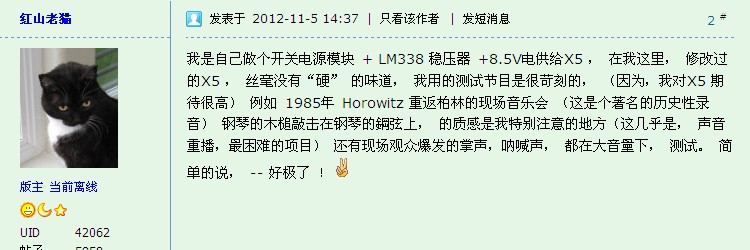

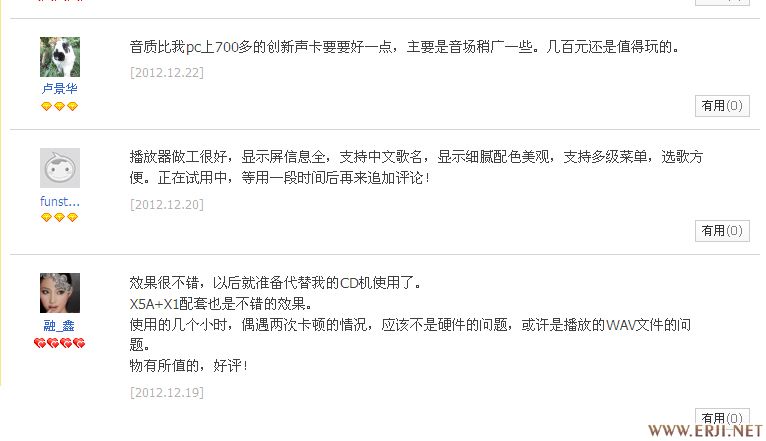

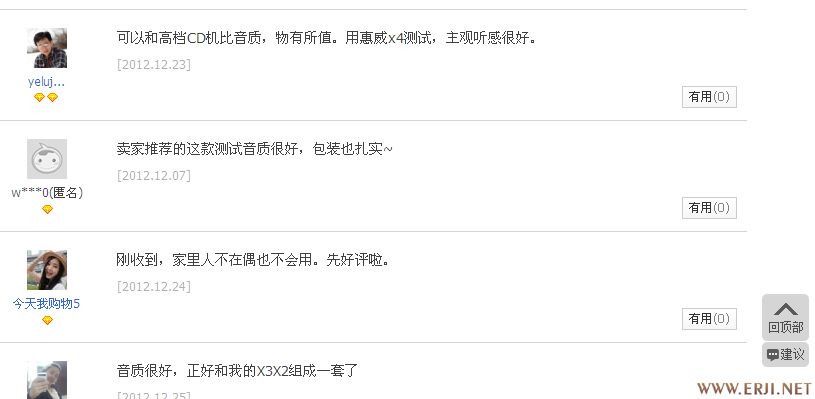

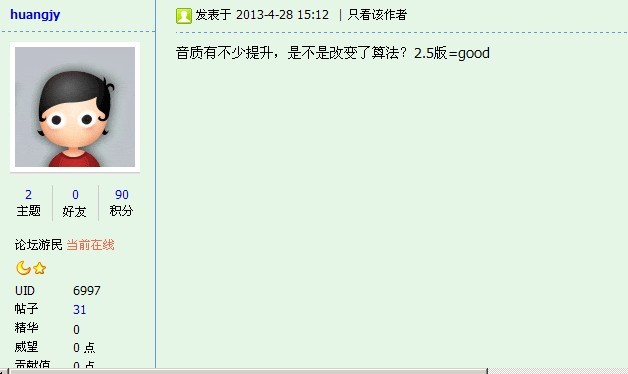

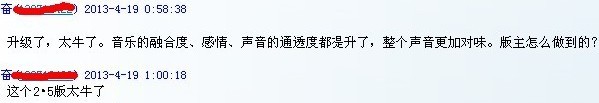

  X5用户评价
