买了台雷克NA6200没有变压器的功放,收到货后马上拆包,拆机用表测功放管好坏,因原机没有变压器还要查看各路电压输入是多少V,小电流滤波电容是470U25V就用交流15V的,大电流滤波电容是10000U50V的就用交流32V,上个月又买了3个大功率变压器(2个1000W 1个1500W),发现电压过高,只能用功率小的变压器(双30V)试机了,接线各路无误后通电试机听到继电器吸合声面板指示灯亮正常,原滤波电容是50V只能上到双34V,1500W的变压器电压是双15V和42V,双15V正好用在小电流上,不知道把10000U50V电容换成70V的可以用双42V电压吗,电压相差8V之多。

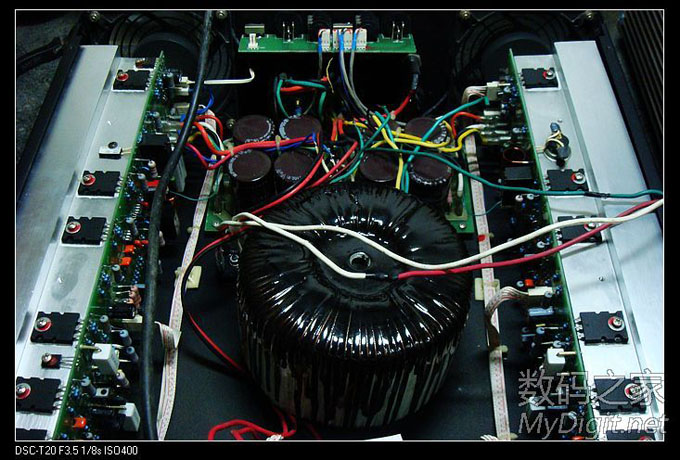

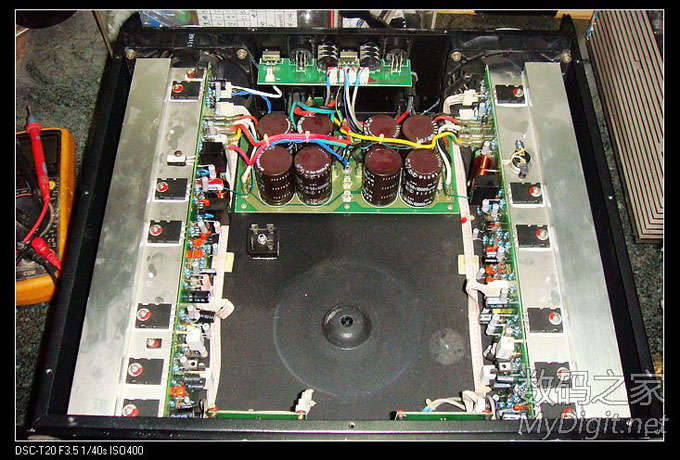

功放内全图

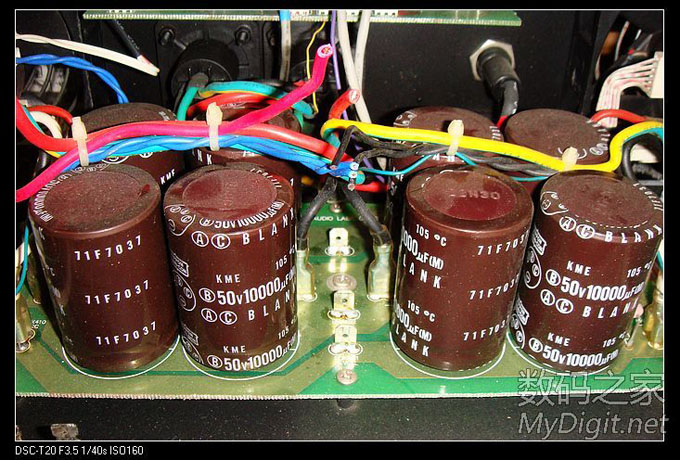

8个10000U50V电容

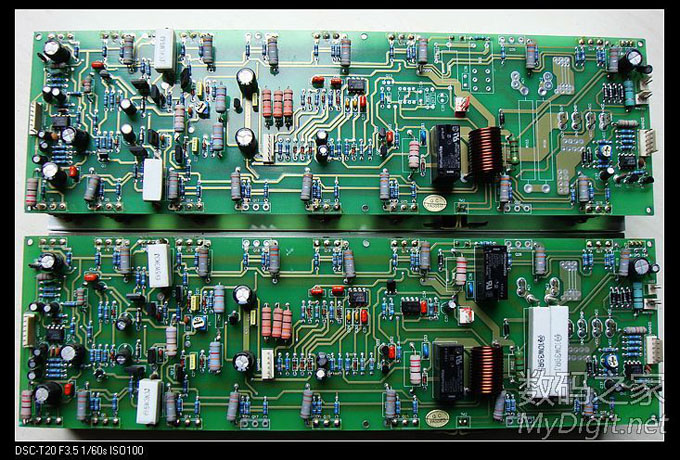

功放电路板
功放电路板

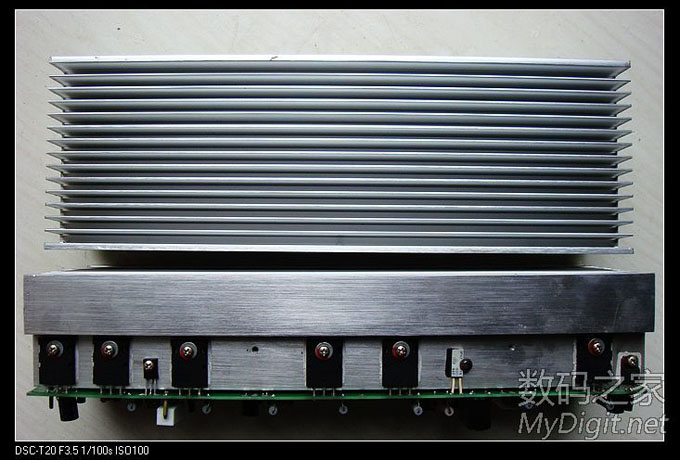

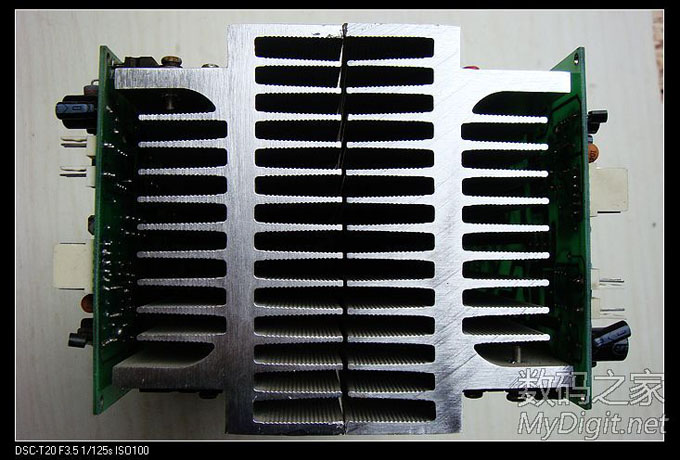

功放散热器长35CM连板重5.6斤
两块散热器则面
面板音量电位器前置板
功放前置板

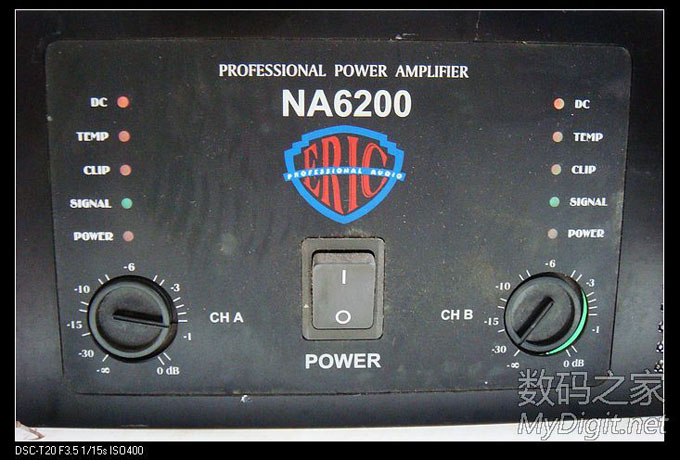

功放面板
功放后面板

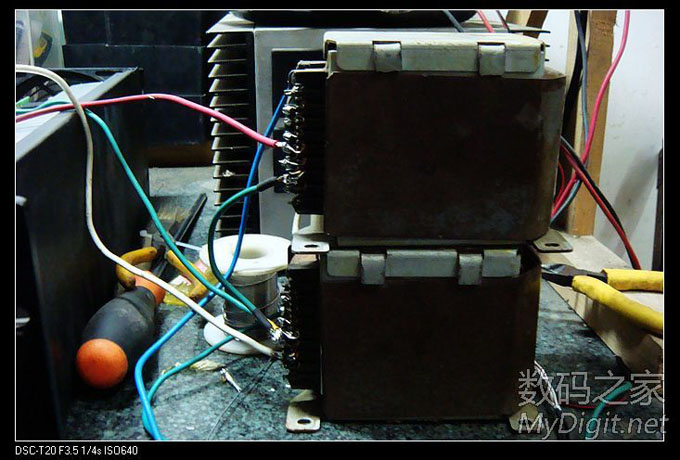

1500W的150元1000W的两个
用300W功率变压器试机

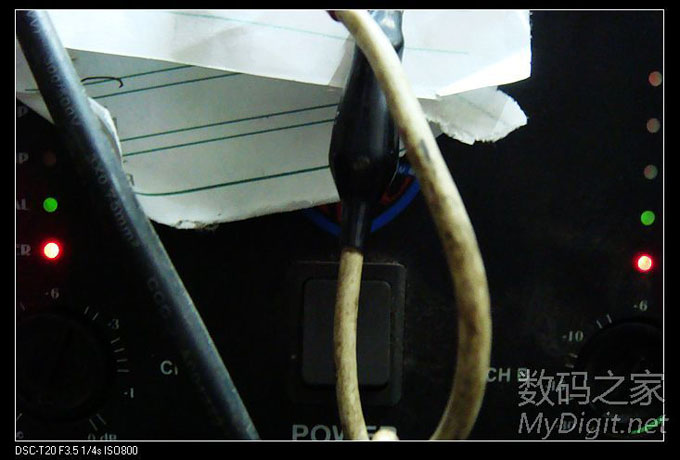

通电试机指示灯正常
1500W变压器
