真能以假乱真？ 柏林之声皮带传动系统再复刻

来源：http://www.hifidiy.net/ 发布者：BG5CJT 版权：原创

皮带传动的转盘，一直是高端器材的一个亮点。这在柏林之声里更是做到了极致，这需要极高的设计工艺与精密的机加工技术，所以，本次复刻...

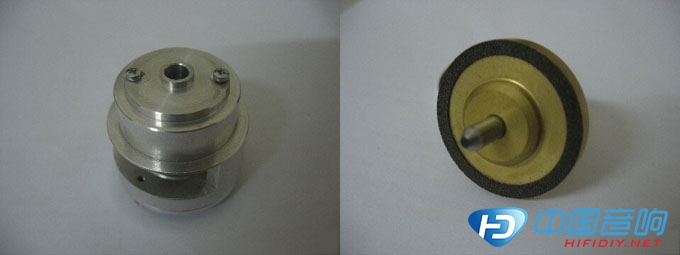

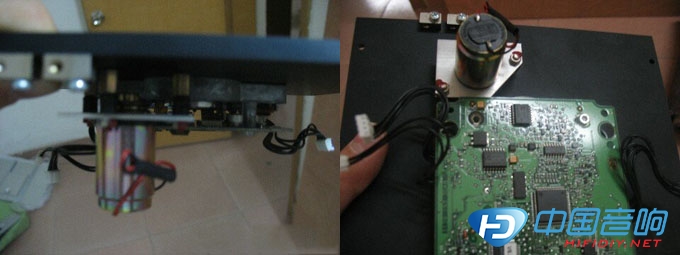

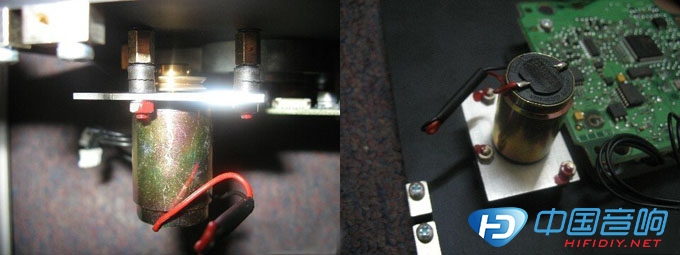

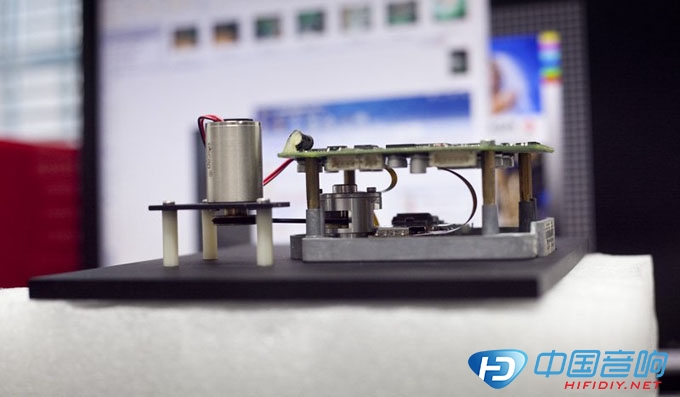

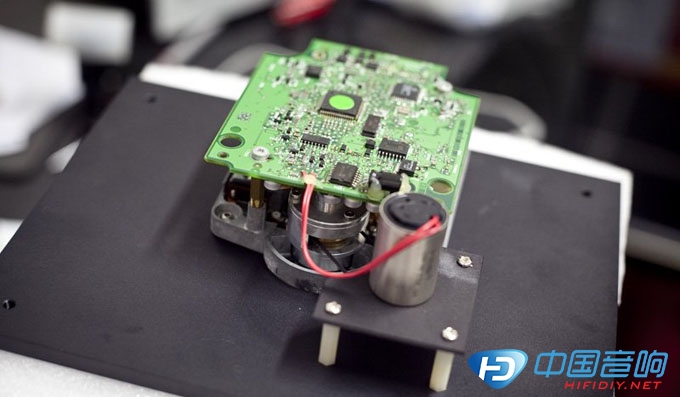

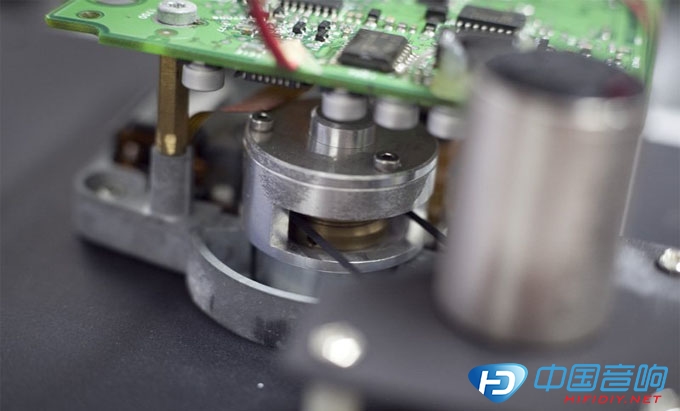

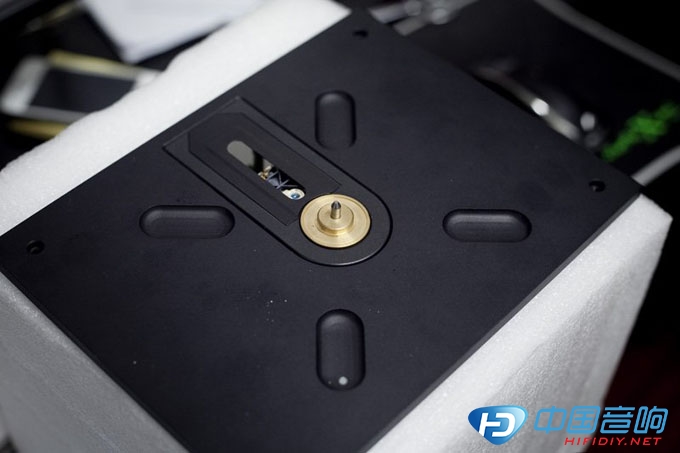

　　皮带传动的转盘，一直是高端器材的一个亮点。这在柏林之声里更是做到了极致，这需要极高的设计工艺与精密的机加工技术，所以，本次复刻算是一个不小的挑战，先上一组拆自柏林之声001的一组照片。本次复刻机加工精度要求+/- 0.005mm。

相关阅读：史上最完美复刻 柏林之声933后级 发烧力作 柏林之声933后级制作（续）

柏林之声933后级
柏林之声933后级
柏林之声933后级
　　这个是一位烧友搞出来的复刻版，已经稳定运行2年多。主轴加工精度就是+/-0.005mm。我准备在此版本上再优化下。
柏林之声933后级
柏林之声933后级
柏林之声933后级
柏林之声933后级

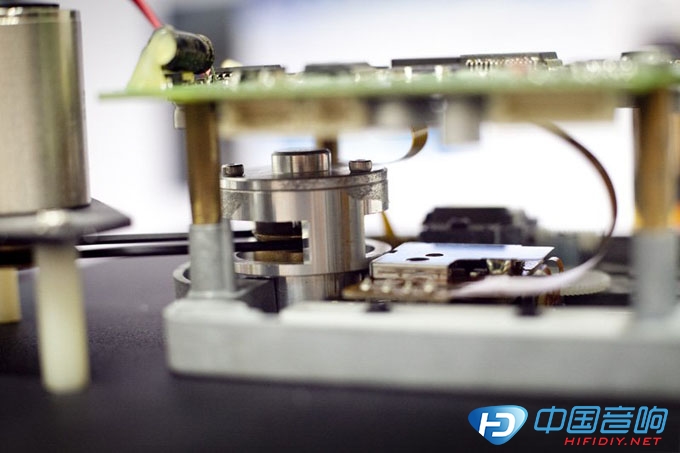

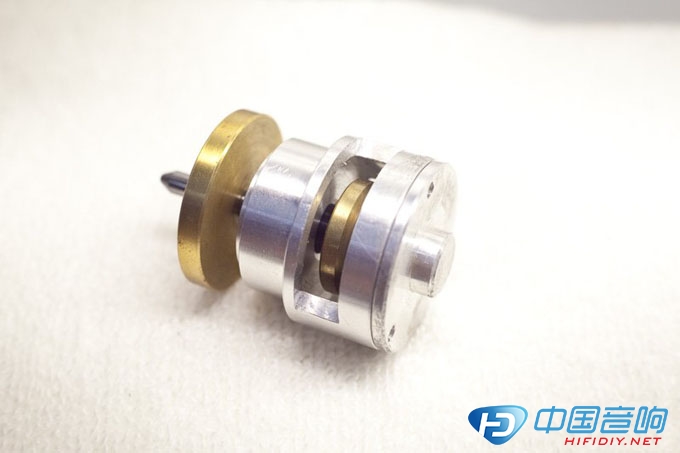

　　继续拆解分析这个复刻模组,主轴系统的装配完成图.
柏林之声933后级

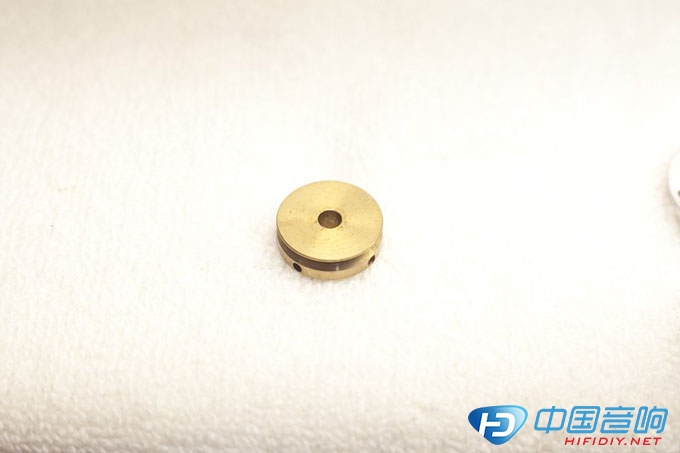

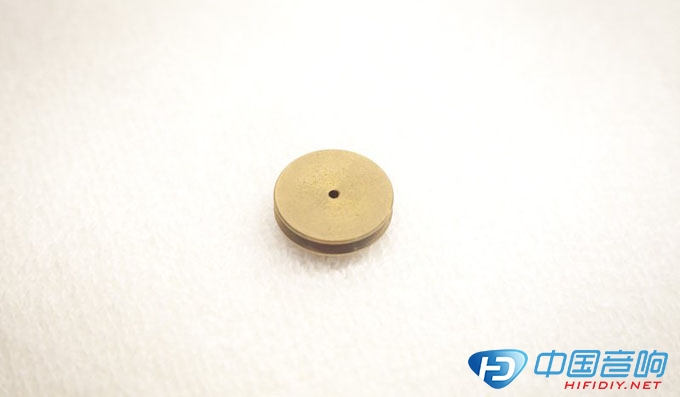

　　拆解后这个是皮带轮
柏林之声933后级
柏林之声933后级
柏林之声933后级

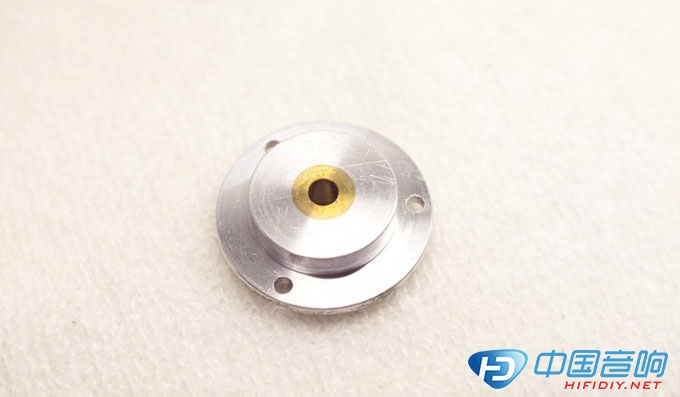

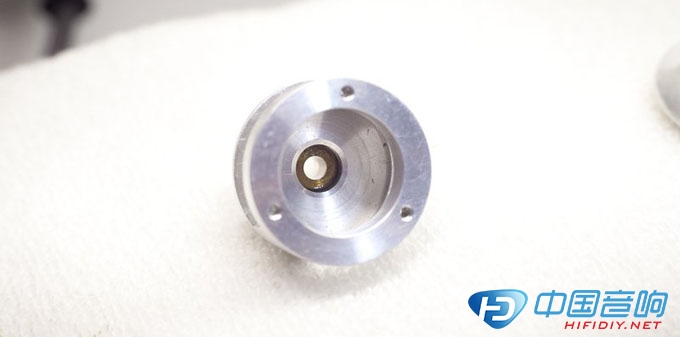

　　然后这个是主轴底部的底座
柏林之声933后级
　　可以看到轴套是紧配在里面的，原作者底部使用了氧化铝做主轴垫底，经过2年运行，可以看到一些磨损痕迹
柏林之声933后级

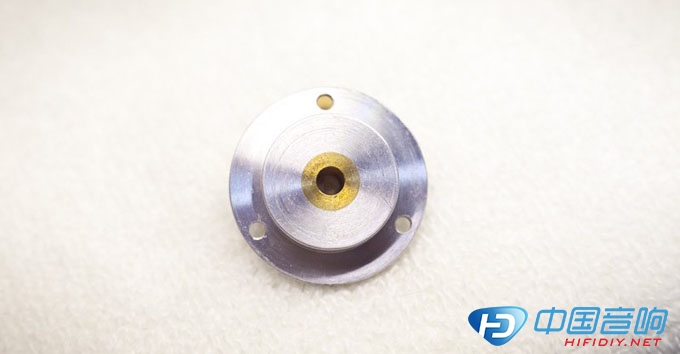

　　这个是主轴外壳了，上面还是紧配的轴套
柏林之声933后级
　　顶部图
柏林之声933后级

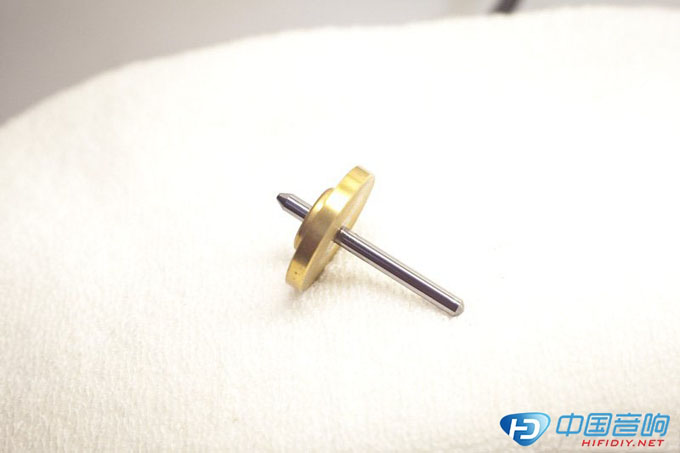

　　这个是复刻的主轴与紧配碟座
柏林之声933后级

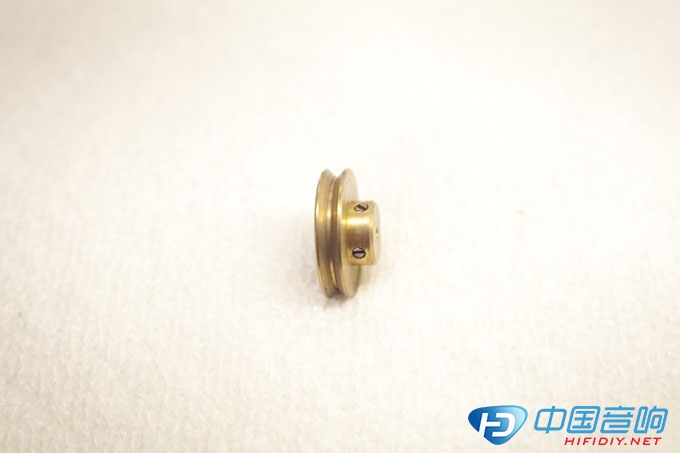

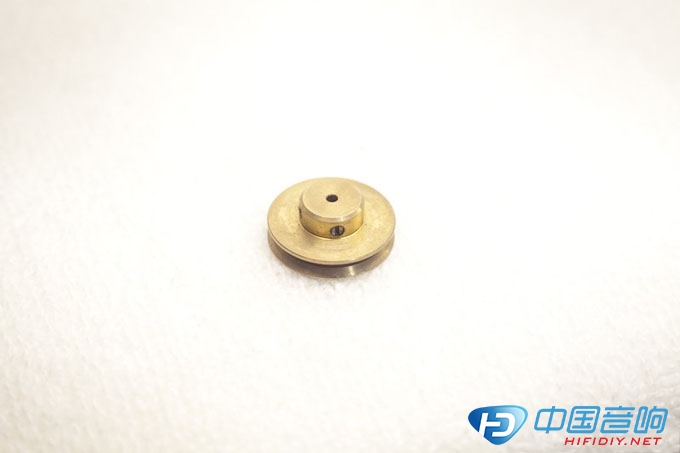

　　电机上面的皮带轮相对简单一些
柏林之声933后级
　　看似都是很简单的部件，但是对加工精度要求极高！贴几张本次复刻测绘用的卡尺.
柏林之声933后级
柏林之声933后级
