达人课堂 胆机制作实例

　　电路架构根据自己的特殊需求，限制了一些高频，加强了一点低频，减小了总谐波失真，输出功率也提高到25W。电压放大部分使用直流稳压电源供给灯丝回路，这样信噪比提高很多，现在S/N不低于88dB（不计权），8Ohms输出端静态噪声不大于0.5mV（即便耳朵贴在喇叭上也听不出噪声）与上台6P3P推挽相比在音源切换部分调整了一下电路，机器的AUX输入口与电路直通（通过-6dB的固定衰减电路），这样机器可以作为纯后级来使用，另外两路输入则通过电位器接入电路。

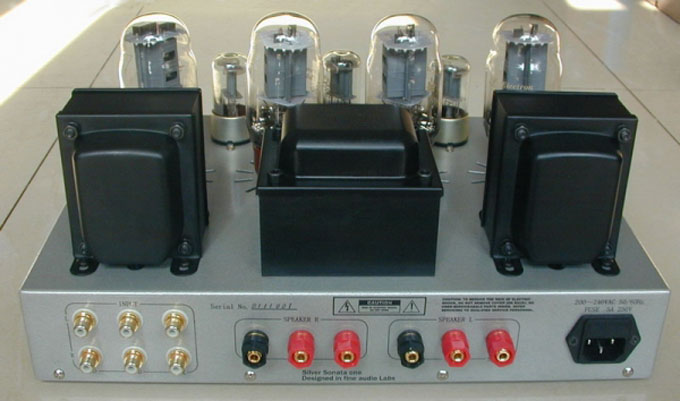

　　背面马马虎虎，这家机壳厂丝印还凑合，0.2mm的字还算清楚

　　看看Serial编号，可是2011年第一台Silver Sonata呢

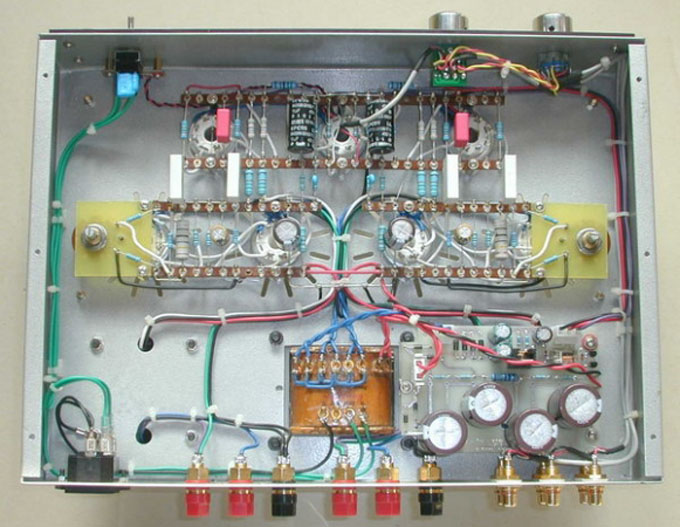

　　开膛破肚大出血，200B不习惯使用补品，身强体健用不着补，补了会流鼻血

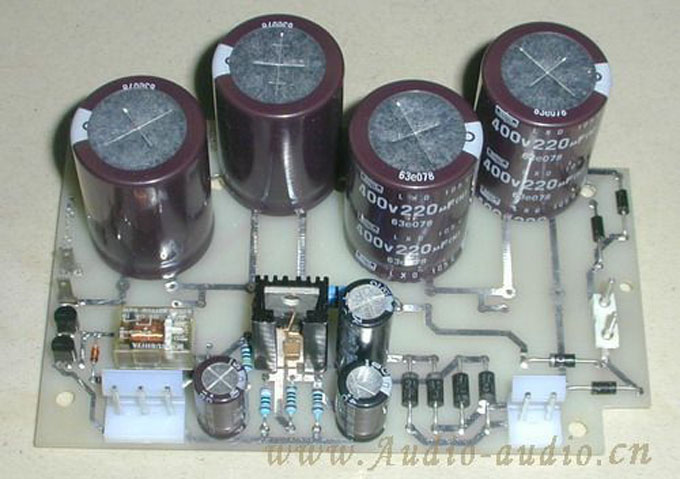

　　这几个滤波电容是机器肚子里最贵的元件，批发价每只6元

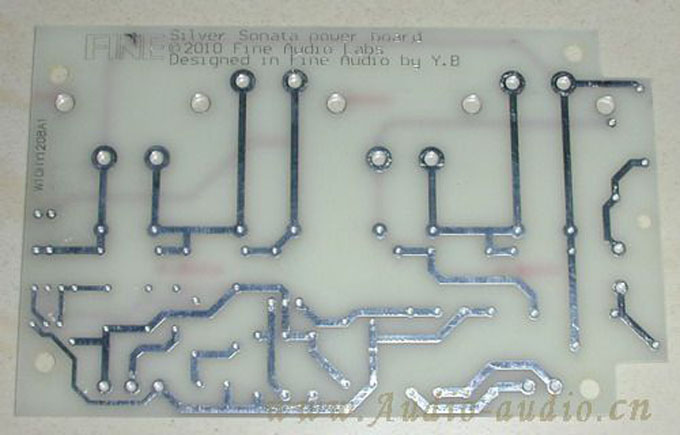

　　200B画的这块PCB特意把logo做在了上面，有点厂机的样子嘛，哈哈！

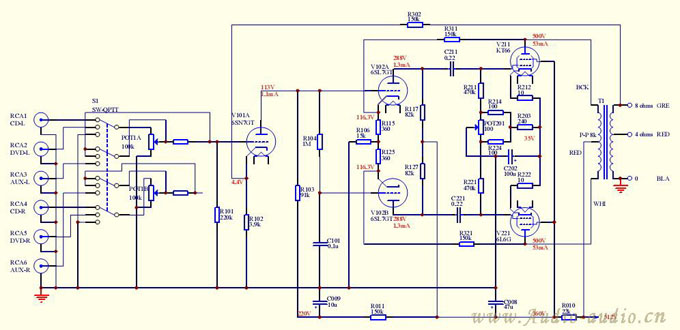

　　电路图来了，大环路反馈电阻上并联了一只22pF的电容，调试的时候加上去的，图中忘了画了。
