浅谈300B单端甲类胆机的问题与解决方案

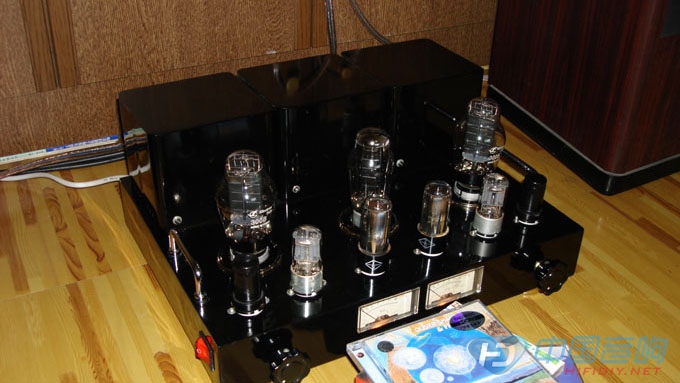

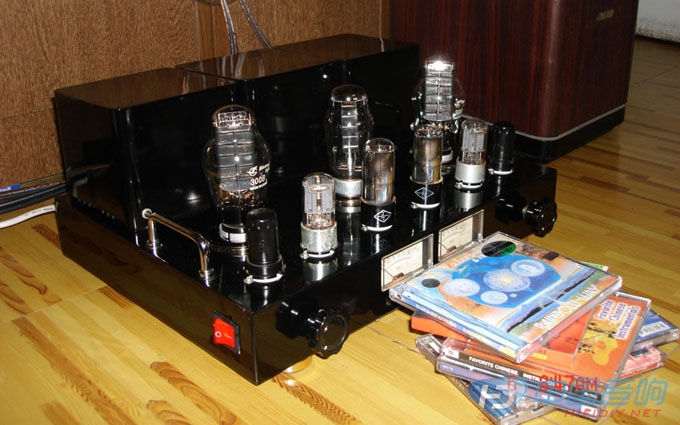

　　300B这只有着几十年历史的直热式三极管，其独特的声音魅力不知迷倒了多少音响发烧友。它哪美丽的中频与高频，温醇悦耳，柔美动人，通透流畅，声音圆润，有着非比寻常的吸引力。而低频段表现力采用什么办法来提升？前级放大兼推动采用什么样的电路比较好？整流滤波采用什么样形式比较合适？笔者通过多台多电路的（300B单端）装机经验，在这一台胆机（见外形图片）上较好的解决了上述提出的问题，与大家切磋，共同提高而已。

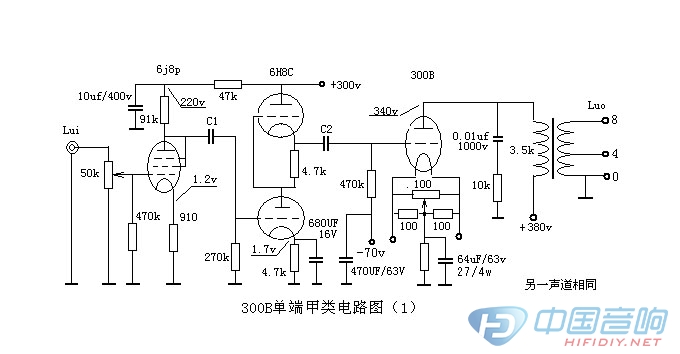

　　在大多数情况中，如果一部放大器它的非线性失真在没有降到一定程度情况下，而去谈功率放大、拓展频率响应的举措也就失去了意义。就目前各种音响杂志上介绍的300B电路，大多采用6J8P+300B或者是6N9P（SRPP）+300B电路，而6J8P采用五极管接法直推300B，笔者仿制过，就其音质而言；无可非议。但在播放大动态音乐时，出现深而不实的现象非常严重。且电路复杂，五极管做电压放大时的失真和管子的帘栅电压有相当大的关系，帘栅电压低则失真小，反之则大。问题是电压低输出动态也相应变小，推300B自然成问题，而笔者将其6J8P(前苏联的6Ж8)直接设计为三极管接法，相关阻容元件只有三个，而推动级采用6N8P（前苏联6H8C）做SRPP放大，相关阻容元件只有四个，且结构简单、线性好、过载能力强、电路相移少、输入阻抗高、输出阻抗低、在担任电压放大的同时，也提高了推动电流。俗话说“多一个香炉，就多一个鬼。”不好伺候。而这一款前级兼推动电路，加上电源电路总共使用了十个元件，放大性能特别好，输入波形与输出波形（量程不一样）几乎可以重叠。

　　直接关系到音色与音质的好坏，应给予高度重视。这早以成为众多发烧友的共识。但笔者通过前几次装机经验体会到；

　　1、一般的电容器做Π型滤波，多少缺了点通透、圆润的感觉。而全部使用国产CZJ、CJ、CDM--T系列的油浸电容（10-20uF／630v、 0.1uF/630v油浸电容），设两个电感，将高压电源分两路供电（见图2），却有意外的收获；滤波效果好，达到了减少纹波的目的。左右声道既互不干扰，又能量充足。音色明亮，晶莹通透。

　　2、电路图中采用极为简单的电容耦合方式，因为C1．C2起着承前启后的作用，笔者使用了较为优质的CRC 0.1uF/630v 油浸电容(容量不能过大，否则，高频细节就少，声音就没有什么味道了。另外有条件的发烧友,可以直接选择：丹麦原装JENSEND0.22UF/630V油浸电容)，效果极佳。

　　3、其效果主要表现在以下几个方面：（1）音色极为优美，各音域表现异常全面，几乎无懈可击。（2）速度非常快，决不拖泥带水，让你想起法拉利的赛车，该电容在小动态时优美动听，在大动态时从容不迫，轻而易举的完成爆棚，而且力度，音场让人都非常满意，你都想不明白这百万雄兵是从哪里冒出来瞬间又躲到了哪里。（3）细节非常丰富，表达非常细腻，在我用过的这些名牌电容中，这款电容是最具有胆味的产品，有网友说该电容是去除数码声的利器，对此我完全赞同。（4）该电容本身就具有浓郁的胆味。再和含银的线搭配效果最好，和铜线搭配效果就差些，假如高压直流的供电部分越好，该电容的效果就明显。

　　4、采用了固定偏压电路，并且使用法国SIC-SAFCD高级电容进行栅极负压的滤波（这一点非常重要，往往被人们所忽视）。 采用美国的DALE高精度无感轴向引脚发烧电阻作为阴极电阻，其它电阻选用国产军用“大红炮”既可。采用瑞典的RIFA电容作为旁路电容。这对整机的音色起到了比较重要的调节作用。

　　1、选择品质优良的高档电容（笔者使用了瑞典RIFA680uF/16V），做为6N8P的阴极电容，容量在470UF-680UF之间比较合适，这样很利于提高6N8P的低频推动力。

　　2、300B的高压滤波电容，其容量越往后应越大，以保证低频大动态过来时的能量补充。

　　3、用一个RC电路并在输出变压器初级端，使放大器总的负载阻抗尽可能不随频率变化而变化。这是因为放大器的实际负载并不是纯电阻，而是含有电感成分的，所以实际负载阻抗将随信号频率的增减而增减，因而使得阳极负载阻抗，也随着信号频率的增减而作相应的增减。采用RC电路，就可以达到稳定负载阻抗的目的。

　　RC的常用数值是：C=O.001-0.01UF  R=1.5Z

　　4、使用2mm粗的单根纯银线做地线（这一点非常重要），在保证中、高频段优势的前提下，低频段也会坚实有力，其声音的冲击力将得到加强。

　　5、使用固定偏压电路，好处在于不随电子管工作状态的变化而变化，提高了300B工作状态的稳定性。

　　1、为充分发挥300B电子管高保真音质的潜能，采用无负反馈单端甲类输出电路。

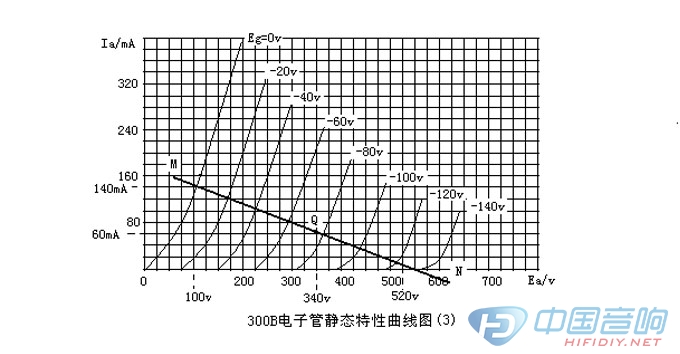

　　用图解法说明：根据300B电子管的静态特性曲线，基本参数和已知的电源电压380V，输出变压器初级端的交流阻抗3.5K。在（图3）上确定Q点（甲类状态Ia=60mA 、 Ea=350V），并根据输出变压器初级的交流阻抗3.5K。使Eamax=520v  lamax=140mA，(Ra=520v／0.14=3710Ω≈3.5k)，经过Q点做一斜线（M，N），即为300B的动特性曲线。我们根据这一条斜线，可以看出与其相应的栅偏压为Eg=-70v。(此线路已有不少文章说明，这里不在赘述)

　　最大理论输出功率为；

　　P1=1／2〔（Eamax-Eamin）／2〕*〔（1amax-Iamin）／2〕

　　=1／2((520V-100V)／2)*((140mA-20mA)／2)

　　=6w

　　阳极电源所供给的功率Po为：  Po=Ea*lao=350v*0.06A=21.w

　　放大器的阳极效率：  ηa=Pl／Po=6w／21.w=30％

　　综上所述；得出整机电路图以及各点电位数据。

　　2、输出变压器是从四川广汉凯立电器厂定做的(由于时间关系，没有自己绕制输出变压器)，其型号为kse50A，输入端阻抗为3.5K，输出端阻抗为0----4---8Ω，功率50W，该产品是采用分层分段设计，精工制作，用电缆纸作层间绝缘，耐高压，频率特性好，性价比较高，经使用验证，具有不凡的音色表现力和良好的绝缘性能。

　　3、功放组件的安装：l）机座设计图纸（见草图4）交五金铁皮厂加工，采用2mm厚的钢板冲压制作。并刷防锈漆，喷黑色金属漆，烤干即可。2）安装机座上所有的插接件及音量电位器。3）安装变压器和电容器，并且设置地线。4）选择较粗的双芯屏蔽线(实践证明这样做，交流干扰声特别小)作为前级交流灯丝的连接线，且紧贴于底板走线，屏蔽层接地。开机首先检验各灯丝电压是否正确。5）使用单芯镀银屏蔽线和卡达时RCA镀金插座，焊接信号线，且紧贴底板边缘走线。6）合理选择布置电阻和电容的安放位置。7）初调栅负压：使300B的栅负压为-70v左右。8）最后连接高压电路，通电测量各管阴极（对地电阻的电压）和阳极（对地电压）是否符合电路图中所给定的参考数据。如果差距太大，先考虑微调栅负压，再检查其它电路。（内部结构图5）

　　4、检查与调试

　　连接假负载或者扬声器。

　　开机反复调试：使300B的栅极负压为-70v，用电流表串接在300B阴极上读数为60mA，阳极电压为+350v（上述三个数值均为参考值，具体情况具体对待）。

　　5、测试调整：使用GB-98型真空毫伏表，测量无信号输入时，负载两端的电压应为3mV，若达不到此标准（耳朵距离音箱50厘米听不到交流声为原则），就应检查布线及滤波电路是否正确，使用的滤波元件容量是否够标称值（购买油浸电容时，最好用电容表测一下）。输出功率的测算；输入音乐信号，电位器置于最大状态，使用GB-9型电子管电压表测负载（4Ω）两端电压为5.1v，其额定输出功率；根据P=I*V，得P=V*V／R)=5.1*5.1／4=6.5W（这一参数接近前面提出的理论值）。

　　采用天龙--2560型，HL Compact 7ES音箱，超时空RSC-CD信号线，MITT2双线分音喇叭线，和发烧们一起试听；

　　当我们一口气听完了童彤的《天上草原》；顿感“松松的”、“甜甜的”，低频的宽松、中频的丰美、高频的柔和所汇聚而成的感染力使发烧们难忘，途中尽然没有一个人提出换碟。这让我们仿佛看到：这是一片为永恒、透明和和平所统治的雪山和草原的世界，这里是草原人民的家园。蔚蓝的湖水、碧蓝如洗的苍穹、写有喇嘛教经文的色彩鲜艳的藏族幡旗，以及远处隐约可见的神秘寺庙。在洁白的大雪山的山谷间散落着质朴的房屋，金黄色的玉米从屋檐上悬挂下来，忘情玩耍着的草原少年黝黑的笑脸是那么天真烂漫。

　　再放一曲《幽兰》第2 段那美艳不可方物的古琴，其线条的细致与顺滑，如精雕，如流水，这古朴而独具一格的旋律，把民乐的那种温情、含蓄、细腻刻画的淋漓至尽，余不由屏息静听；仿佛我们进入了花的神妙之中，与花共舞在大自然的阳光、雨露、风雪之中，让花的美，深驻心灵。

　　主观评价：音色明亮，泛音丰富，解析力高。拔下6J8P换上镀金脚6Ж8之后，更感音质晶莹通透，醇和厚实，能忠实再现音乐本身的内涵。
