总结音箱测量套件所需硬件及使用方法

发布者:2010款音箱测量整机套件 版权:原创

本套件本入门级音箱制作测试套件,主要用来测量喇叭参数和音箱曲线等指标,是制作音箱的基本工具

  经过三个多月的潜水,总算找到了音箱测量的门径,终于把我的HT650分频设计搞定。虽然还有一个问题,但也是取得了相当的成绩。而这些成果,便来源于论坛与测量套件,所以我便想把这些成果带给和我一样的初学者,让大家能够一起学习一起进步.

  废话就不多说了,切入主题。很多想入手音箱测量套件的朋友总是不敢下手,我总结了一下原因。

  1:音箱测量套件需要什么样的硬件配置才能使用。大家关心的无非就是使用什么声卡.

  在这段时间里,按我对测量软件的理解应该是任何一款有线路输入的声卡便能使用,因为软件有声卡校正功能。如果不放心的话,大家可以使用论坛里大侠们推荐的,(USB外接声卡创新sb270。一般价格在150元以下。)还有(大力神2)这个价格我不清楚。

  第二点便是如何使用音箱测量套件了,这个论坛里以前有很多先辈们发的贴子。

  我稍微做下总结。

  1:电脑设置。

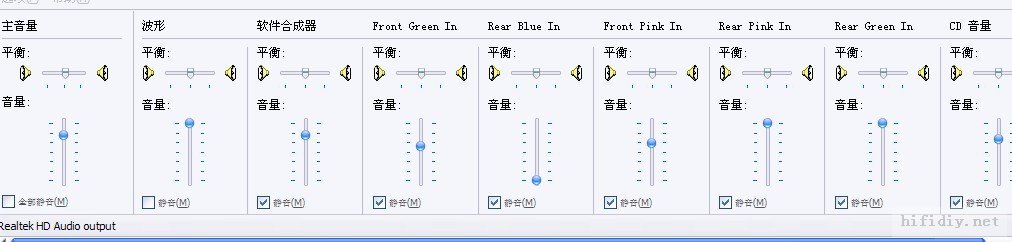

  (1)如图所示。除了总音量和波形两个打开之外其它先静音了。

  (2)然后再按图二所示,点(选项)(属性)弹出一个窗口后选择(录音)然后接(确定)

  (3)在弹出的窗口里选择(线路输入)

  电脑设置就完成了。接下来是调整音量,相信大家都会的。就不多说了。其它的电脑驱动也是相同的道理,大家在录音控制里找到线路输入就可以了。

  第二步就是开始学习测量软件了。

  先下载好两个软件,第一个lspcad,第二个是speakerworkshop.

  LSPCAD软件http://sq.onlinedown.net/down/HB_LspCAD525_SZL.rar

  这是华军上的地址本人试过四部电脑,在前几天还安装过,没有出现安装问题.如果不放心的朋友可以在论坛里重新搜一下。

  http://www.speakerworkshop.com/SW/Download.htm

  (这是OK版主提供的speakerworkshop软件英文版下载地址,我记得Lafeite版主 有一个汉化版的,可是贴子找不到了.以后找到再贴上吧)

  安装好LSPCAD和装好测量套件后,只要正确接上套件,就能做声卡校正和阻抗校正,(对于如何正确的插上线路输入的A头和B头,其实我想说,这两个头实在太麻烦,一接反了就不能做频响测量了,时不时的为了这两插头把开关臭骂一餐。不过现在容易了。因为我发现了一点。便是在做阻抗校正和阻抗测量时,正确的接线方法L声道的电平应该小于R声道。大家可以看图所示)

  阻抗测量和频响测量(校正和测量的方法在测量套件的说明里面以经有了。大家可以去下载然让认真的看一篇,只需要学习LSPCAD的测量和校正,speakerworkshop篇我建议不用去管它,等下再做说明.)

  说明书可以到OK版主的贴子里,lspcad之最菜教程里面下载。以下是地址

  http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=74045

  对两个软件有初步的认识后,大家就可以开始设计音箱了。

  很初学者不理解拿到一个单元后应该怎么样设计箱体,怎么样设计分频。这是很容易混肴的一点。

  因为设计箱体这部份要两个软件配合使用才能做到。

  在拿到单元以后,大家首先要做的是使用LSPCAD里面的测量功能,就是JUSTMLS软件,我们得测量两组阻抗,第一个测量自由振动时的单元阻抗曲线,第二个是测量附加重物的单元阻抗曲线。

  测量完后,我们就再用speakerworkshop软件计算设计箱体所需的数据。

  这里我们伟大的OK版主也以经有出教程了。而我需要做的只是把地址贴出来总结在一起。

  http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=87308

  各位想学会音箱测量的朋友只需要认真的学习看贴子。就一定能撑握这些知识。

  把阻抗转换成我们所需要的数据后,大家就回到OK版主的(lspcad之最菜教程) 学习箱体的设计。

  还有OK版提到的RLC前辈的(用lspcad设计倒相式音箱箱体)

  http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=74045

  http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=82054

  我想大家都明白想要入门一项技术性的学术,少则十天半月,多则一年半载,这需要耐力与信心。只要持之以恒必能学会。
