2010款音箱测量整机套件零件清单

发布者：2010款音箱测量整机套件 版权：原创

本套件本入门级音箱制作测试套件,主要用来测量喇叭参数和音箱曲线等指标,是制作音箱的基本工具

本测量套件因为涉及环节比较多!所以我们重点以网站图文并茂的装机说明为主,您可以通过以下地址找到装机说明!
主页---装机说明(顶部导航条)----- 2010款测量整机套件装机说明
主页---DIY论坛(顶部图标导航)—HIFIDIY 产品资料专区---2010款测量整机套件装机说明

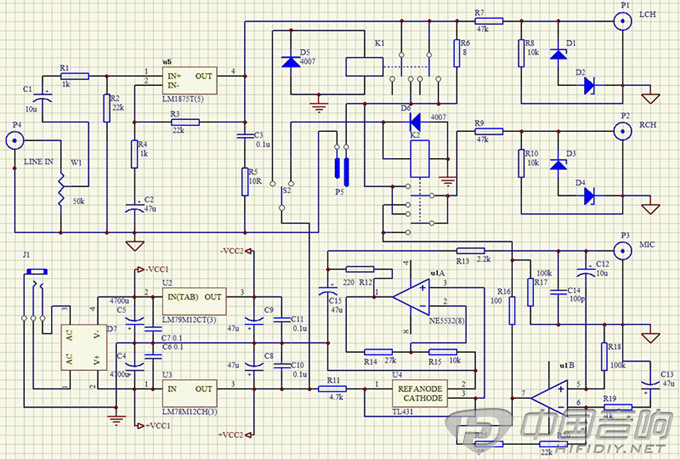

套件图纸：

零件清单：
电阻1/4W1K R1、R4、R19、R23 5.1V稳压管 D1、D2、D3、D4
电阻1/4W22K R2、R3、R20 IN4007 D5、D6
电阻1/4W10K R8、R10、R15、R24 绿色LED D7
电阻1/4W47K R7、R9 310全桥 D8
电阻1/4W100K R17、R18 12V继电器 K1、K2
电阻1/4W3.3K R21 3档开关 S1
电阻1/4W4.7K R11、R22 2档开关 S2
电阻1/4W2.2K R13 6.35耳机座4脚 J1
电阻1/4W27K R14 4联RCA座 P1、P2、P3、P4
电阻1W10欧 R5 台湾产A50K W1
电阻2W15欧 R6、R6* 小扇形散热器 1个
电阻1/4W100欧 R16 1875转接pcb 1片
电阻1/4W220欧 R12 35V4700UF C4、C5
金色电容50V10UF C1、C12、C17 Wm61a 1个
金色电容25V47UF C13、C15、C16、C2、C8C9 TL431 U1
独石电容100P C14 LM1875 U2
独石电容0.1UF C6、C7、C10、C11、C3 NE5532 U3
短路 R25 LM7812 U4
30W双15V变压器 1个 LM7912 U5
3pin航空插座 1套 代垫螺丝 1
鳄鱼夹 1对 机箱 1
3.5立体声转RCA线 2条 LM1875绝缘垫 1套
PCB H75052A 1片 梅花接线柱 1
云母片 1套  细热缩管 10CM
3*10代垫螺丝 1个  3M螺帽 1
3*10平头 4  3*10自攻螺丝 1
3*12白色内六角 4
